NORMES DE SÉCURITÉ GÉNÉRALE ATTENTION : Toute opération de
montage, réparation ou réglage de l'appareil est interdite à du personnel
non qualifié et si toutes les précautions nécessaires n’ont pas été prises
pour éviter de possibles accidents : alimentation électrique interrompue
(y compris d’éventuelles batteries tampon). Toute utilisation non prévue
par ce livret d’instructions et/ou toute modification arbitraire apportée à
ce produit ou à ses composants, soulève DASPI de toute responsabilité
dérivant de dommages ou lésions conséquentes à des choses, personnes
ou animaux. Ce produit n’est pas adapté pour être installé en atmosphère
explosive. Conserver scrupuleusement le présent manuel en le joignant
au fascicule technique de l’installation dans un lieu adapté et connu de
tous les intéressés afin de le rendre disponible dans le futur.
TYPE DE PRODUIT La centrale électronique SIGILE RX a été conçue
pour commander un moteur mod. SKY C à 24 Vdc, pour des portes
de sectionnement ou basculantes avec ressorts. Elle est pourvue de
ralentissements, d’un embrayage électronique (réglable aussi bien en
ouverture qu’en fermeture), d’un récepteur incorporé, d’un amorçage
pour récepteur extractible et d’une fonction soft start qui garantit une
plus grande durée de vie des organes mécaniques. La centrale est
équipée d’une entrée programmable pour les dispositifs de sécurité, de
2 boutons-poussoirs en fonctionnement avec présence d’homme (pour
le tarage des fins de course) d’un temps de travail fixe de 60 secondes
et d’une lumière minutée à 90 secondes. DASPI ne s’assume aucune
responsabilité en cas d’utilisation différente de celle prévue de la centrale
SIGILE RX.

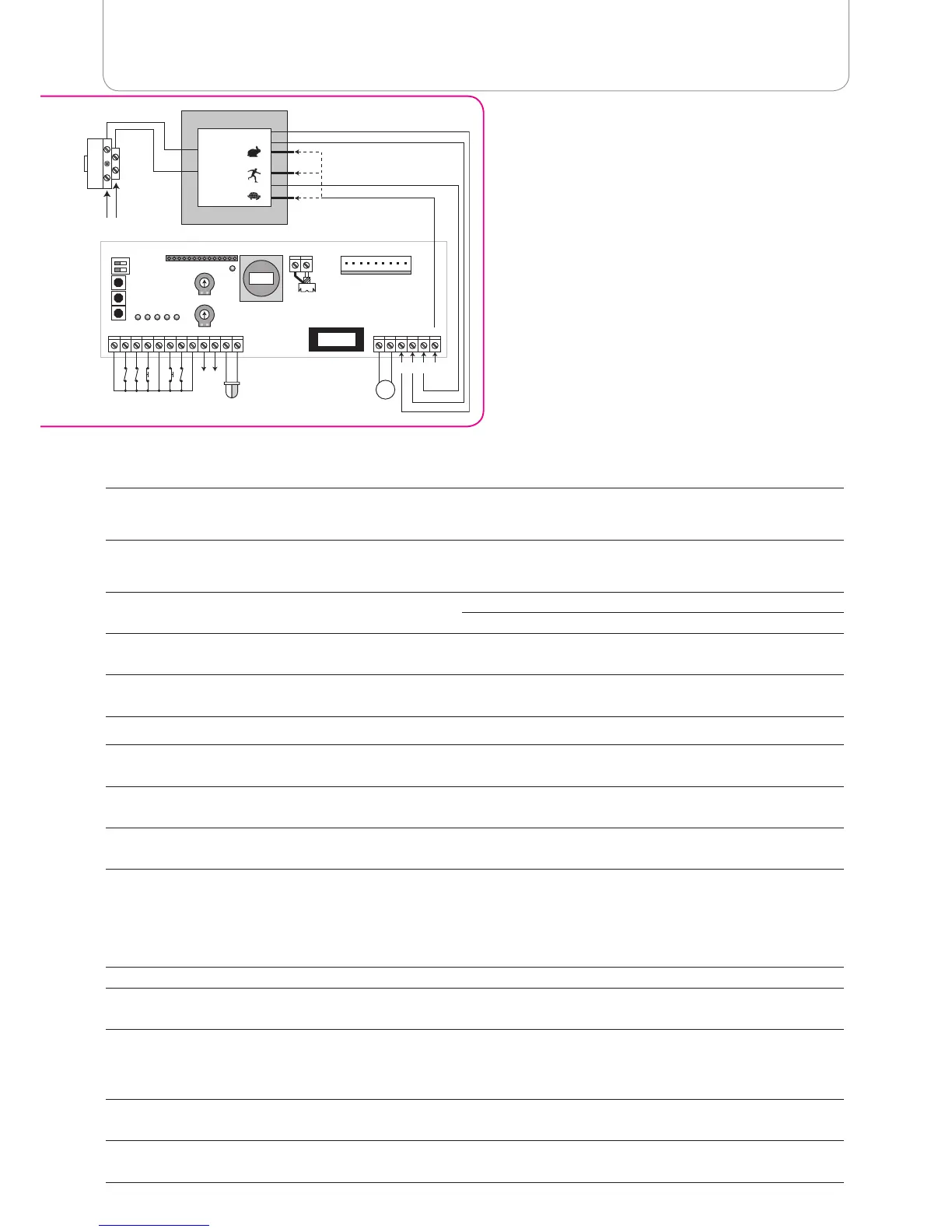

DESCRIPTION DES COMPOSANTS PRINCIPAUX
F1
Fusible de 8A protection accessoires 24v (moteur,
clignotant, lumière et sortie 24v)
P.CLOSE
Bouton-poussoir pour fermeture avec présence
d’homme (tarage de la fin de course fermeture) en
programmation permet la sélection du type de sécurité
(bord sensible ou photocellule)
F2
Fusible de 2A de protection 220V primaire
transformateur
P.OPEN
Bouton-poussoir pour ouverture avec présence
d’homme (tarage de la fin de course en ouverture)
en programmation permet le réglage du temps de
fermeture automatique
SW1
Sélection fonction immeuble
/ préclignotant
CLOSE
Réglage de la force du moteur en fermeture
OPEN
Réglage de la force du moteur en ouverture
RX
Connecteur pour récepteur extractible
J1
Module radio intégré
SET
Bouton-poussoir pour entrée programmation
PL1
Lumière de service (24Vdc max 10W)
Voyants de signalisation de l’état des entrées de la carte (pouvant être vérifiés après avoir alimenté la centrale)
F.CH
Indique l’état de la fin de course en fermeture,
contact N.C. normalement allumé
START
Indique l’état de l’entrée commande start, contact
N.O. normalement éteint
F.AP
Indique l’état de la fin de course en ouverture,
contact N.C. normalement allumé
SAFE
Entrée pour dispositifs de sécurité (voir instructions
pour la sélection du type de sécurité)
STOP
Indique l’état de l’entrée arrêt d’urgence, contact N.C.
normalement allumé
DL1
Visualise l’état de programmation (apprentissage
radio, refermeture automatique et type de sécurité)
Si ce qui est indiqué ci-dessus ne correspond pas, vérifier les branchements et l’efficacité des différents dispositifs branchés.
PROGRAMMATION ET RÉGLAGES DE LA CARTE
La programmation de la centrale doit toujours être exécutée avec la fin de course de fermeture occupée (porte fermée) ou après avoir alimenté la
centrale et avant la commande START.
PROGRAMMATION SW1:
OFF ON
SW1/1
Fonction immeuble exclue
Fonction immeuble habilitée (durant phase d’ouverture et durant
le temps de fermeture automatique, la centrale n’accepte pas de
commandes start)
SW1/2
Préclignotement exclu
Préclignotement habilité (le clignotement s’active 3 secondes avant le
départ du moteur)
RÉGLAGES DES TRIMMERS:
CLOSE
Règle le couple du moteur durant la fermeture, quand le seuil programmé est dépassé le moteur s’arrête et inverse
son sens pendant 2 secondes (sens des aiguilles d’une montre pour augmenter, sens contraire pour diminuer) non
actif durant le ralentissement.
OPEN
Règle le couple du moteur durant l’ouverture, quand le seuil programmé est dépassé le moteur s’arrête et inverse
son sens pendant 2 secondes (sens des aiguilles d’une montre pour augmenter, sens contraire pour diminuer) non
actif durant le ralentissement.
C E n t R A L E é L E C t R o n I q u E S I G I L E R X
