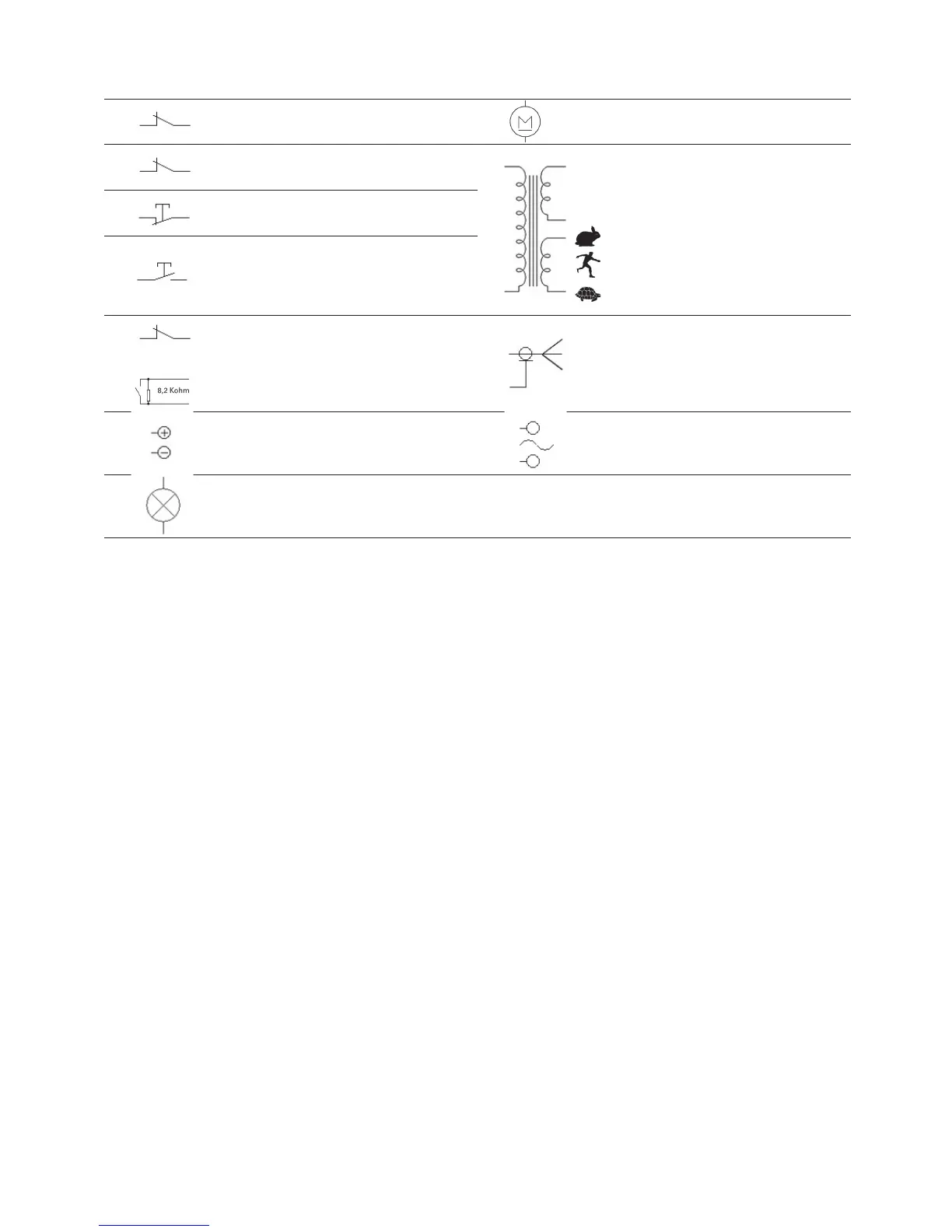

DESCRIZIONE DEI MORSETTI
Gli ingressi normalmente chiusi N.C. se non utilizzati devono essere ponticellati
Se si utilizzano più contatti N.C. sullo stesso morsetto questi vanno collegati in serie, se invece si utilizzano più contatti N.A. sullo stesso morsetto
vanno collegati in parallelo.
1
2
Ingresso per finecorsa in chiusura il primo
impulso comanda il rallentamento il secondo
l’arresto. Contatto N.C
13
14
Uscita per motore 24 Vdc
1
3
Ingresso per finecorsa in apertura il primo
impulso comanda il rallentamento il secondo
l’arresto. Contatto N.C.
15
16
17
18
15 collegato all’uscita trasformatore 0 Vac
16 collegato all’uscita trasformatore 12 Vac
17 collegato all’uscita trasformatore 22 Vac
18 velocità del motore (Speed Motor)
selezionabile su 3 livelli, tramite faston:
Alta velocità
Media velocità
Bassa velocità
4
5
Ingresso pulsante STOP se premuto ferma
qualunque manovra e annulla la richiusura
automatica. Contatto N.C
5
6
Ingresso pulsante START,comanda la partenza
del motore da fermo , durante l’apertura ferma
la manovra e durante la chiusura inverte il
movimento. ContattoN.A
7
8
oppure
oppure
Ingresso sistemi di sicurezza programmabile:
fotocellule, bordi sensibili meccanici o resistivi
(per default l’ingresso è abilitato come ingresso
fotocellule attive solo in chiusura, ferma la
manovra e riapre totalmente. Contatto N.C.
20
19
Ingresso antenna morsetto 20 polo caldo,
morsetto 19 calza di antenna
9
10
Uscita 24Vdc morsetti: 9 positivo – 10 negativo
21
22
ingresso alimentazione 230Vac
11
12
Uscita lampeggiante 24 Vdc (11+ /12-)
max 10W (1 lampeggio al secondo durante
l’apertura, 2 lampeggi al secondo durante la
chiusura)
MESSA IN FUNZIONE Alimentare la centrale e controllare lo stato degli ingressi (i led dei contatti normalmente chiusi devono essere accessi). La
programmazione della centrale deve sempre essere eseguita con finecorsa di chiusura occupato (porta chiusa) o dopo aver alimentato la centrale e
prima del comando di START.
PROGRAMMAZIONE DELL’INGRESSO DI SICUREZZA: L’ingresso SAFETY è adatto per il collegamento di fotocellule, bordi di sicurezza meccanici o
bordi resistivi; per selezionare il tipo di sicurezza premere il pulsante SET, il led DL1 inizia a lampeggiare, premere poi il pulsante P.CLOSE si entra
nella fase di selezione del dispositivo di sicurezza. Il led DL1 lampeggia ciclicamente mostrando l’attuale programmazione:
- un lampeggio ogni 2 secondi per la costa meccanica (inverte solo durante la chiusura per circa 2 secondi) contatto normalmente chiuso
- 2 lampeggi ogni 2 secondi per costa resistiva (inverte solo durante la chiusura per circa 2 secondi)
ATTENZIONE non è un contatto normalmente chiuso, in condizione normale sui morsetti è presente una resistenza di 8,2Kohm a bordo premuto la
resistenza va a 0 ohm. Il led SAFETY in questa configurazione non risulta acceso in condizione normale ma si accende solo a bordo premuto.
- 3 lampeggi ogni 2 secondi per fotocellula (Default – Impostazione di fabbrica) inverte solo durante la chiusura e riapre totalmente la porta
Ad ogni pressione del tasto P.CLOSE cambia il numero dei lampeggi a seconda del tipo di sicurezza da installare
NB: dopo aver selezionato il tipo di sicurezza per uscire dalla programmazione premere il pulsante SET
MEMORIZZAZIONE DEI RADIOCOMANDI: Premere per una volta il pulsante SET, il led DL1 inizia a lampeggiare, la centrale è ora pronta ad acquisire
un nuovo codice (fino ad un massimo di 32 codici diversi) restando in attesa del codice per un tempo non superiore a 11 secondi.
CANCELLAZIONE DI UN RADIOCOMANDO: Premere contemporaneamente il pulsante SET e il pulsante P.CLOSE per non più di un secondo, il led
DL1 inizia a lampeggiare velocemente, premere il tasto del radiocomando che si desidera eliminare (la centrale resta in attesa del codice per non
più di 11 sec.)
CANCELLAZIONE DI TUTTI I RADIOCOMANDI DALLA MEMORIA: Premere contemporaneamente il pulsante SET e il pulsante P.CLOSE e mantenerli
premuti per più di 11 secondi, in questo tempo il led DL1 lampeggia velocemente, allo spegnimento del led rilasciare i 2 tasti (Default- Impostazione
di fabbrica)
IMPOSTAZIONE DEL TEMPO DI CHIUSURA AUTOMATICA: Premere il tasto SET (il led DL1 inizia lampeggiare) entro 11 secondi premere il tasto
P.OPEN (il led DL1 lampeggia velocemente e la luce di cortesia si accende ogni 2 secondi per indicare il tempo di chiusura automatica che si stà
impostando, es. 30 accensioni = 60 secondi). Stabilito il tempo desiderato premere di nuovo il tasto P.OPEN.
DISABILITARE LA CHIUSURA AUTOMATICA: Premere il tasto SET (il led DL1 inizia lampeggiare) entro 11 secondi premere il tasto P.OPEN per 2 volte
consecutive (il led DL1 si spegne) (Default- Impostazione di fabbrica)
RIPRISTINO IMPOSTAZIONI DI FABBRICA (DEFAULT): Alimentare la centrale tenendo premuto il tasto SET, fino alla accensione del led DL1, al
rilascio del tasto la chiusura automatica sarà disabilitata, l’ingresso SAFETY impostato per funzionamento con fotocellule e nessuna trasmettitore
memorizzato.
COLLAUDO: Da eseguire con la porta a metà della sua corsa e solo dopo aver installato tutti i dispositivi di sicurezza previsti dalle normative vigenti
al fine di ridurre al minimo ogni rischio. Regolare la forza di spinta del motore che non deve superare i limiti imposti nei punti indicati dalle vigenti
normative. Verificare il corretto funzionamento di tutti i dispositivi di sicurezza installati al fine di ridurre al minimo ogni eventuale rischio. Istruire il
personale addetto all’uso dell’automazione sui relativi comandi, dispositivi di sicurezza e pericolosità derivante dall’uso dell’automazione. Compilare
il fascicolo tecnico ed adempiere agli eventuali obblighi derivanti dalle normative vigenti.
