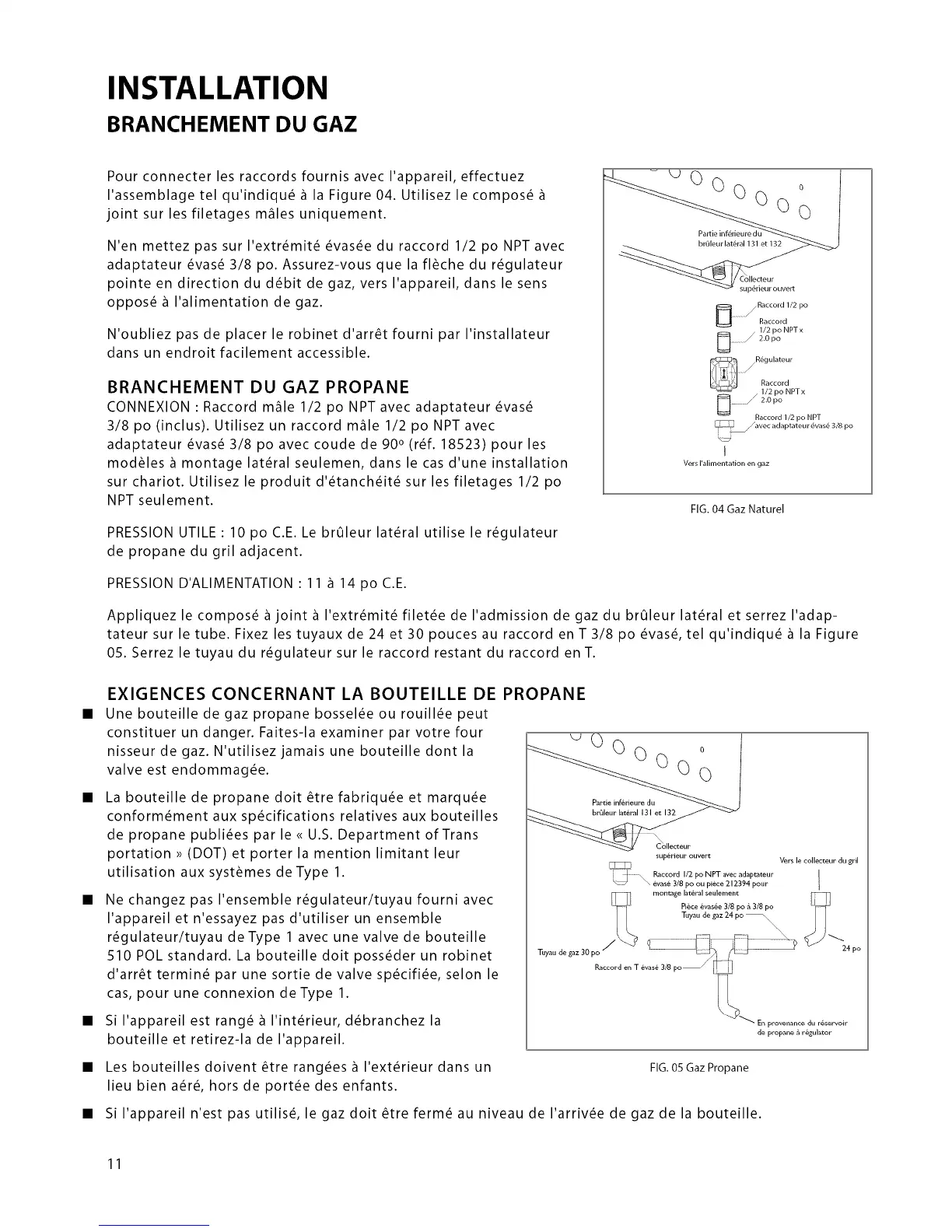

INSTALLATION
BRANCHEMENT DU GAZ
Pour connecter les raccords fournis avec I'appareil, effectuez
I'assemblage tel qu'indiqu_ _ la Figure 04. Utilisez le compos_
joint sur les filetages m_les uniquement.
N'en mettez pas sur I'extr_mit_ _vas_e du raccord 1/2 po NPT avec
adaptateur _vas_ 3/8 po. Assurez-vous que la fl_che du r_gulateur
pointe en direction du d_bit de gaz, vers I'appareil, dans le sens
oppos_ _ I'alimentation de gaz.
N'oubliez pas de placer le robinet d'arr_t fourni par I'installateur
dans un endroit facilement accessible.
BRANCHEMENT DU GAZ PROPANE
CONNEXION : Raccord m_le 1/2 po NPT avec adaptateur _vas_
3/8 po (inclus). Utilisez un raccord m_le 1/2 po NPT avec
adaptateur _vas_ 3/8 po avec coude de 90 ° (r_f. 18523) pour les
modules _ montage lateral seulemen, dans le cas d'une installation
sur chariot. Utilisez le produit d'_tanch_it_ sur les filetages 1/2 po
NPT seulement.
PRESSION UTILE : 10 po C.E. Le brOleur lateral utilise le r_gulateur
de propane du gril adjacent.
PRESSION D'ALIMENTATION : 11 _ 14 po C.E.
/Raccord 1/2 po
.........._ Raccord
1/2 po NPT x
2.0 po
_ R_gulateur
D / 2.0 po
Raccord 1/2 po NPT
avec adaptateur _vas_' 3/8 po
I
Vers I'alirnentation en gaz
FIG. 04 Gaz Naturel
Appliquez le compos_ _ joint _ I'extr_mit_ filet_e de I'admission de gaz du brOleur lateral et serrez I'adap-
tateur sur le tube. Fixez les tuyaux de 24 et 30 pouces au raccord en T 3/8 po _vas_, tel qu'indiqu_ _ la Figure
05. Serrez le tuyau du r_gulateur sur le raccord restant du raccord en T.
EXlGENCES CONCERNANT LA BOUTEILLE DE PROPANE
Une bouteille de gaz propane bossel_e ou rouill_e peut
constituer un danger. Faites-la examiner par votre four
nisseur de gaz. N'utilisez jamais une bouteille dont la
valve est endommag_e.
La bouteille de propane doit _tre fabriqu_e et marquee
conform_ment aux specifications relatives aux bouteilles
de propane publi_es par le <<U.S. Department of Trans
portation >>(DOT) et porter la mention limitant leur
utilisation aux syst_mes de Type 1.
Ne changez pas I'ensemble r_gulateur/tuyau fourni avec
I'appareil et n'essayez pas d'utiliser un ensemble
r_gulateur/tuyau de Type 1 avec une valve de bouteille
510 POL standard. La bouteille doit poss_der un robinet
d'arr_t termin_ par une sortie de valve sp_cifi_e, selon le
cas, pour une connexion de Type 1.
Si I'appareil est rang_ _ I'int_rieur, d_branchez la
bouteille et retirez-la de I'appareil.
0
0©©©©
sup&rieur ouvert Vers le collecteur du gril
Raccorcl I/2 po NPT avec adaptateur I
_ _ ewse 3/8 po ou piece 212394 pour I
montage lateral seulement
Pi&ce &vas_e 3/8 po _ 3/8 po -
Tuyau de gaz 24 po _ .........
_ En provenance du r_servoir
de propane g regulator
• Les bouteilles doivent _tre rang_es _ I'ext_rieur dans un FIG.OSGazPropane
lieu bien a_r_, hors de port_e des enfants.
• Si I'appareil n'est pas utilis_, le gaz doit _tre ferm_ au niveau de I'arriv_e de gaz de la bouteille.
11
