DCS DRH-48N - Schéma de Câblage

15

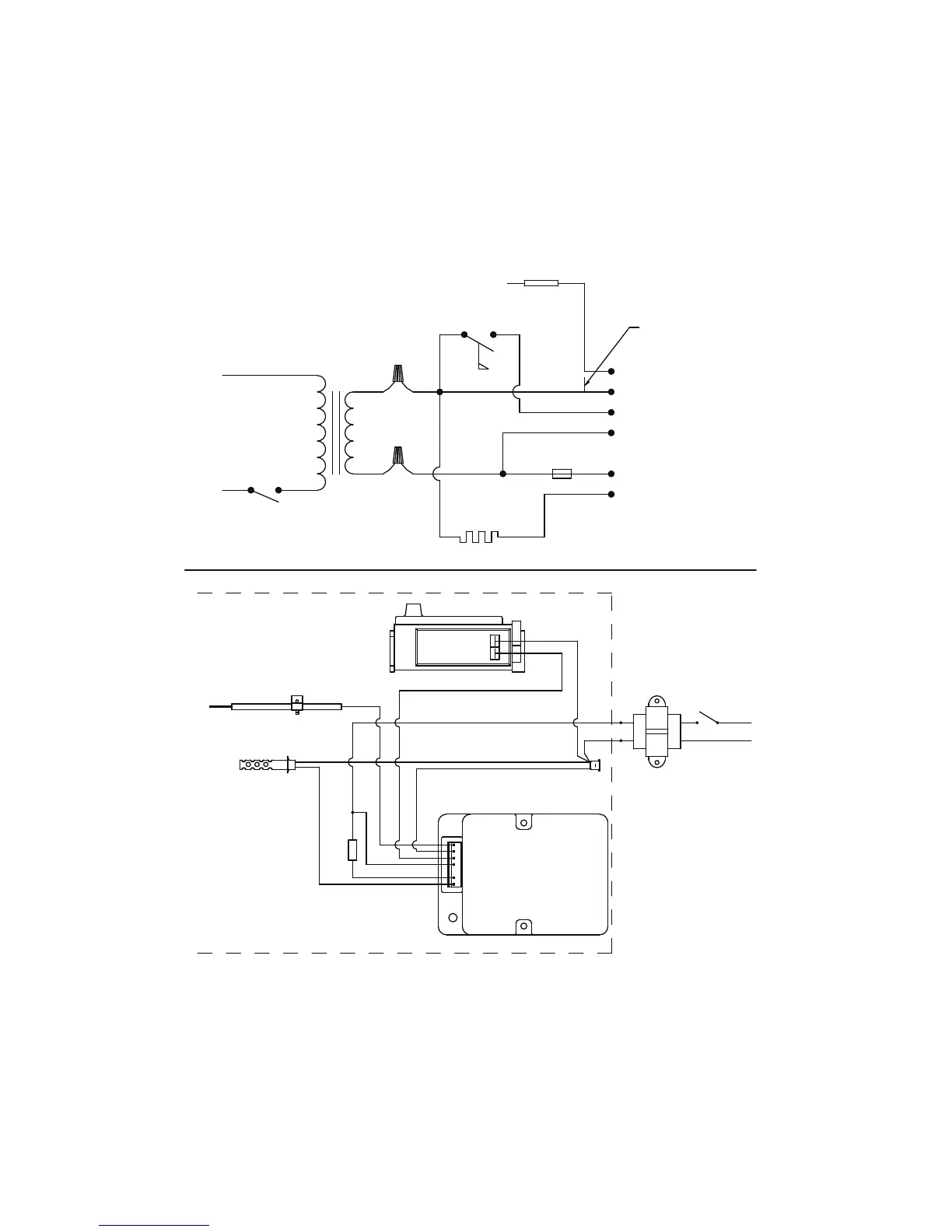

SCHÉMA DE CÂBLAGE
Schéma de câblage
Schéma de câblage/des composants
Détecteur de amme
Court-circuit pour éviter
détecteur de amme
Robinet de gaz
#2 #1
Allumeur
Fusible 10 A - 32 volts
24 V c.a.
120 V c.a.,
60 H z
Commutateur
Neutre
Ligne 1
F
usible
1
2
3
4
5
6
7
1
2
Patte de
terre
Module
d'allumage
Mini-allumeur
Robinet
de gaz
24 V c.a.
Transformateur
1. Violet – détecteur de amme
2. Vert – terre
3. Bleu – robinet de gaz (term n° 1)
4. Orange - thermostat
5. (vierge)
6. Noir - 24 V c.a.
7. Rouge – allumeur
Détecteur de amme
Neutre
Ligne 1
