203 RR
R
Notice d’emploi et avertissements
26
1-2
3-4 Contact disponible portée max 5 A : ce contact peut être utilisé pour commander un
voyant portail ouvert (P27=0) ou pour une veilleuse (P27≠0)
5-6 Sortie clignoteur 230 V a.c. max 40W
7-8-9 Sortie moteur max 2X 500W (7 ouvre, 8 commune, 9 ferme)
10-11 Sortie électroserrure 12 V a.c max 15VA
11 Commune entrées
12 Entrée N.C. dispositifs de sécurité externe. Si elle est activée elle inverse le mouvement
(P18=0) ou l’arrête (P18=1). Si vous ne l’utilisez pas, court-circuitez à la borne n°11
13 Entrée N.C. fin de course ouverture. Si vous ne l’utilisez pas, court-circuitez à la borne n°11
14 Entrée N.C. fin de course fermeture. Si vous ne l’utilisez pas, court-circuitez à la borne n°11
15 Entrée N.O. bouton piétons. Si elle est activée, elle détermine l’ouverture partielle du
portail.
16 Entrée N.C. photocellule. Si elle est activée, seulement le mouvement en fermeture est
inversé (P26=0) ou le mouvement en fermeture est inversé et celui en ouverture est blo-
qué (P26=1). Par contre, si vous ne l’utilisez pas, court-circuitez à la borne n°11
17 Entrée N.C. blocage . Si elle est activée, elle bloque le mouvement pendant toute
manœuvre. Par contre, si vous ne l’utilisez pas, court-circuitez à la borne n°11
18 Entrée N.O. ouvre Si elle est activée, elle détermine l’ouverture ou la fermeture ; peut
fonctionner en modalité “ inversion “ (P25=0) ou “pas-à-pas” (P25=1)
19 Entrée masse antenne radio
20 Entrée signal antenne radio
21-23 Sortie +24 V a.c. alimentation circuits auxiliaires et dispositifs de sécurité qui ne sont
pas contrôlés. Cette sortie peut être utilisée pour alimenter des dispositifs auxiliaires, le
récepteur de la photocellule (en tout cas) et des dispositifs de sécurité si vous souhaitez
vérifier le fonctionnement de ceux-ci avant chaque manœuvre
22-23 Sortie 24 V a.c. alimentation dispositifs de sécurité contrôlés. Utilisez pour l’alimentation
du transmetteur photocellule (en tout cas) et des dispositifs de sécurité si vous souhaitez
vérifier le fonctionnement de ceux-ci avant chaque manœuvre.
23 Commun dispositifs de sécurité

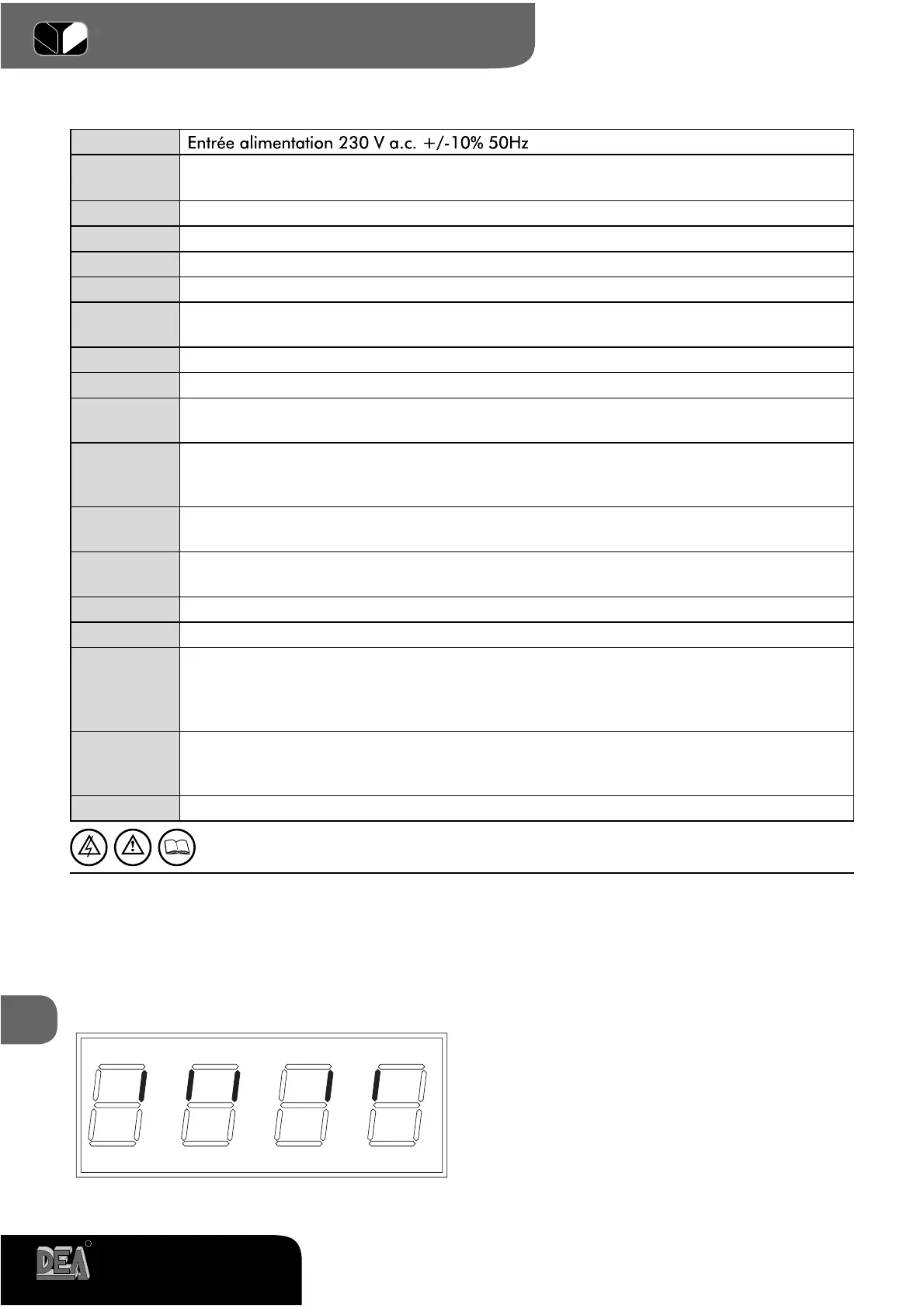

Tableau 1 Branchement au borniers
8 NOTICE D’EMPLOI
Appuyez sur la touche “ OK “ pour vérifier le correct branchement de toutes les entrées.
CST
PE
D
FCC
FCA
ST
O
P
FOT
O
ST
ART
Après avoir exécuté correctement tout branchement aux borniers en vous rappelant ponter, si besoin
est, les entrées inutilisées (voir “ branchement aux borniers “), alimentez la carte: le display affiche pour
quelques secondes le message “rES-” suivi par le symbole de portail fermé “----”.
8.1 Visualisation état des entrées
En appuyant sur la touche “ OK “ lorsque l’armoire
de commande attend des commandes (“----” ) le
display affiche des segments verticaux, chacun d’eux
est associé à une entrée différente de la centrale (voir
figure en haut). Quand le segment est allumé cela
signifie que le contact de l’entrée associée est fermé,
au contraire s’il est éteint cela signifie que le contact
est ouvert. Maintenant vous devez positionner les
deux ventaux au point de leur complète ouverture.
Pour le faire :
