5 COLLEGAMENTI ELETTRICI
Eseguire i collegamenti elettrici seguendo le indicazioni dello schema.
ATTENZIONE Per una adeguata sicurezza elettrica tenere nettamente separati (minimo 4 mm in aria o 1 mm attraverso l’isolamento)
il cavo di alimentazione 230 V da quelli a bassissima tensione di sicurezza (alimentazione motori, comandi, elettroserratura, antenna,
alimentazione ausiliari) provvedendo eventualmente al loro • ssaggio con adeguate fascette in prossimità delle morsettiere.
ATTENZIONE Collegarsi alla rete 230 V ~ ± 10% 50 Hz tramite un interruttore onnipolare o altro dispositivo che assicuri la onnipolare
disinserzione della rete, con una distanza di apertura dei contatti = 3 mm.

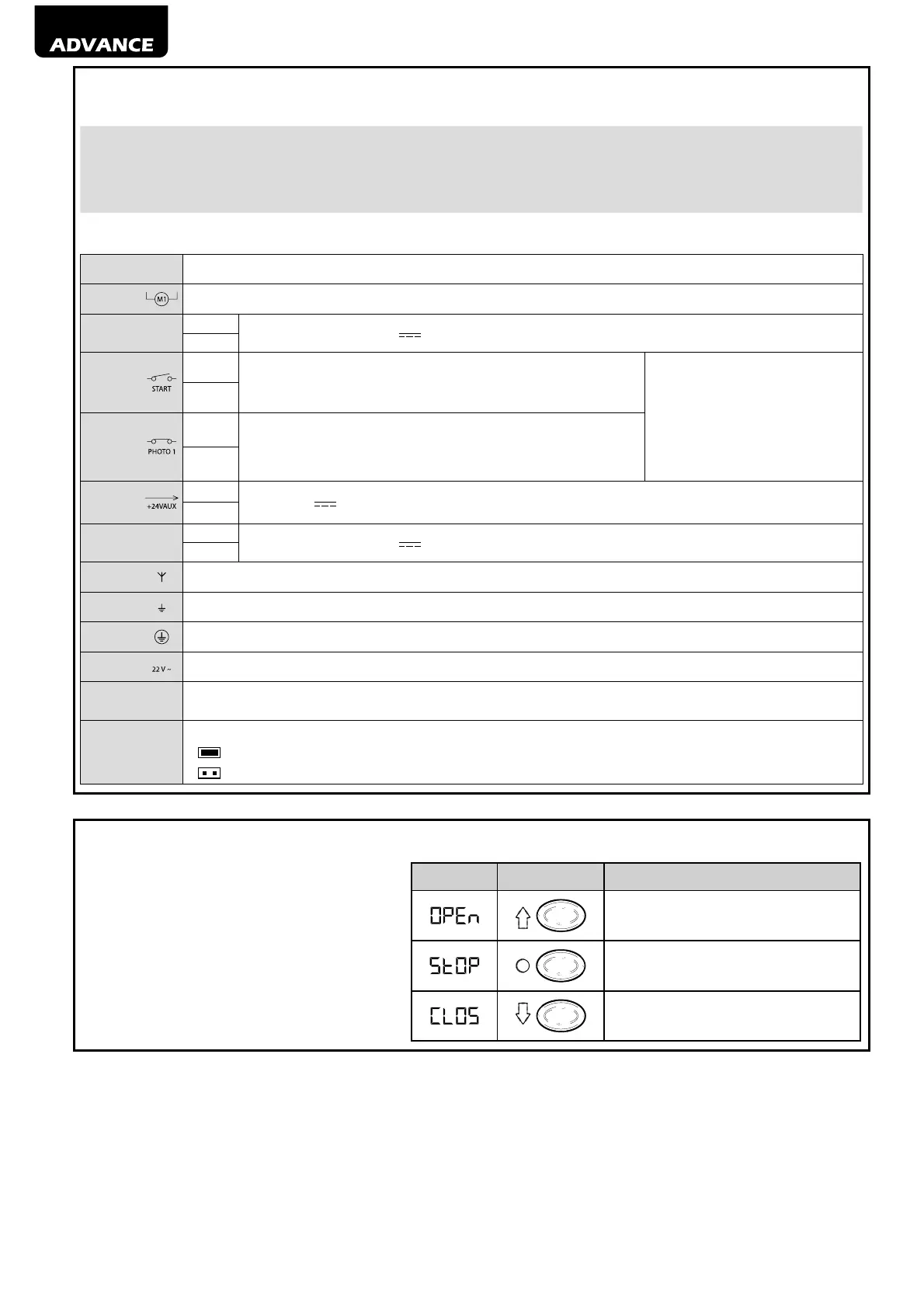

Tabella 1 “collegamento alle morsettiere”
1-2-3 Uscita encoder motore 1
4-5 Uscita motore 1 max 5A
6-7
6 (+)
Uscita 1 con• gurabile 24V
max 5W (vedi P066 per i valori selezionabili)
7 (-)
8-10
8 - N.O.
Input 1 START. In caso di intervento provoca l’apertura o chiusura del
motore. Può funzionare in modalità “inversione”(P049=0) o “passo -
passo” (P049=1).
Nel caso in cui l’installazione richie-
da comandi diversi e/o aggiuntivi
rispetto allo standard, è possibile
con• gurare ciascun ingresso per il
funzionamento desiderato.
Fare riferimento al capitolo
“Programmazione Avanzata”.
10 - Com
9-10
9 - N.C.
Input 2 PHOTO 1. Quando abilitato (Vedi P050 in tabella parametri),
l’attivazione dell’ingresso PHOTO 1 provoca: l’inversione del moto (du-
rante chiusura), l’arresto del moto (durante apertura), impedisce l’av-
vio (con cancello chiuso). Se non utilizzato ponticellare.
10 - Com
11-12
11 (-)
Uscita 24 V
alimentazione ausiliari max 200mA
12 (+)
13-14
13 (+)
Uscita 2 con• gurabile 24V
max 5W (vedi P062 per i valori selezionabili)
14 (-)
15
Ingresso segnale antenna radio
16
Ingresso massa antenna radio
CON 1
Connessione parti metalliche dei motori
CON 2
Ingresso alimentazione 22 V ~ da trasformatore
CON 3 Uscita luce di cortesia
J4 (jumper)
Jumper selezione modalità di funzionamento:
•
(chiuso) = Funzionamento normale;
•
(aperto) = Modalità programmazione
6 FUNZIONI DI BASE
Dopo aver installato il motore ed eseguito i collega-
menti elettrici e regolazioni, sarà possibile comanda-
re direttamente la porta con i tasti posti sulla scatola
elettrica.
Display Tasto Descrizione
Se premuto provoca l’apertura del portone
Se premuto blocca il movimento durante
qualsiasi manovra.
Se premuto provoca la chiusura del
portone.
