Dea GEKO User Manual

G E K O
2
ATTENZIONE L’errata valutazione delle forze d’impatto può essere causa di gravi danni a persone, animali o cose. DEA System
ricorda che l’installatore deve verificare che tali forze d’impatto, misurate secondo quanto indicato dalla norma EN 12445, siano
effettivamente inferiori ai limiti previsti dalla norma EN12453.
ATTENZIONE Eventuali dispositivi di sicurezza esterni utilizzati per il rispetto dei limiti delle forze d’impatto devono essere con-
formi alla norma EN12978.
ATTENZIONE In ottemperanza alla Direttiva UE 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE),
questo prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto portandolo al
punto di raccolta municipale locale per un opportuno riciclaggio.
3 MODELLI E CONTENUTO IMBALLO
GEKO è un motoriduttore per l’automazione di cancelli e porte ad anta di medie e piccole dimensioni. E’ costituito essenzialmente da:
-Un motoriduttore
-Una centrale di comando programmabile (regolazione forza, velocità, corsa motori, ecc.) completa di ricevitore radio 433,92 MHz
incorporato.
Ispeziona il “Contenuto dell’imballo” (Fig. 1) confrontandolo con il tuo prodotto, ti potrà essere utile durante l’assemblaggio.
4 ISTRUZIONI PER L’USO
4.1 Dati tecnici
Vedi tabella “DATI TECNICI”
4.2 Trasporto
GEKO è sempre fornito imballato in scatole che forniscono
una adeguata protezione al prodotto; fare comunque attenzione
a tutte le indicazioni eventualmente fornite sulla scatola stessa per
lo stoccaggio e la manipolazione.
4.3 Installazione e montaggio
Per una soddisfacente posa in opera del prodotto è importante:
• Verificare che la struttura sia conforme alle norme vigenti e
successivamente definire il progetto completo dell’apertura
automatica;
• Verificare che il cancello sia ben bilanciato e che non presenti
punti d’attrito sia in chiusura che in apertura;
• Individuare una zona di fissaggio che consenta una manovra
manuale fluida e in sicurezza del motoriduttore;
• Verificare che l’ingombro del motoriduttore sia compatibile
con la zona prescelta per il montaggio (Fig. 2);
• Verificare che lo spazio per la rotazione del braccio sia suffi-
ciente (Fig. 3).
• Utilizzare il grafico lunghezza/peso e le quote d’installazione
fornite (Fig. 4) valutando se si preferisce un’apertura di 90°
(Fig 4.b) o di 120° (Fig. 4.c).
Tabella “DATI TECNICI”
GEKO
Tensione alimentazione (V) 230 V ~ ±10% (50/60 Hz)
Tensione alimentazione motore (V) 24 V
Potenza assorbita (W) 80 W
Ciclo di lavoro 30%
Coppia massima (Nm) 180 Nm
Lunghezza max anta (m) 2 m
Massa max. anta (kg) 240 Kg
Peso del prodotto con imballo (kg) 12 Kg
Temperature limite di funzionamento (°C) -20÷60
Tempo di apertura 90°(s) 10÷16
Grado di protezione IP44

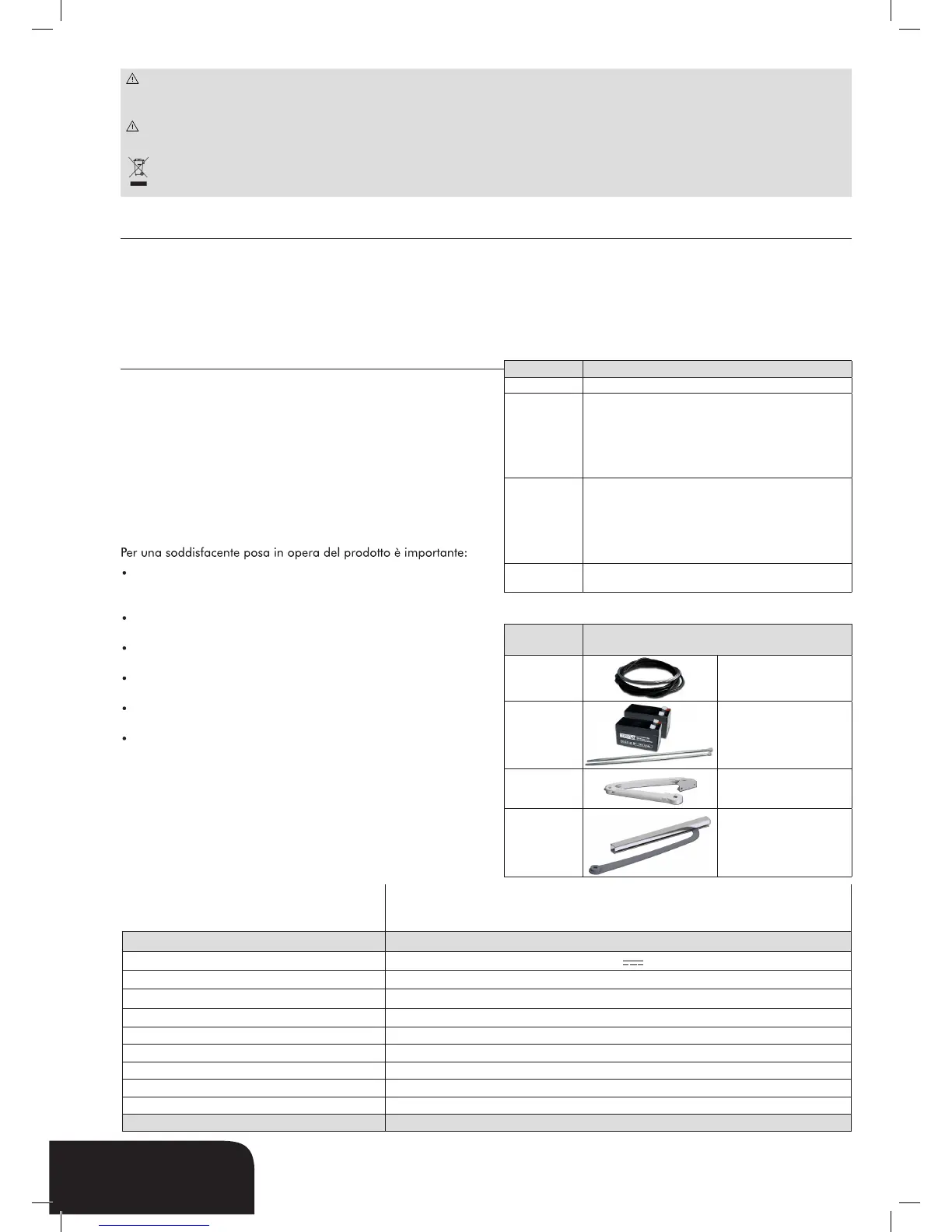

Tabella “ACCESSORI PRODOTTO”
Articolo
Codice
Descrizione
GEKO/SF
Cordino sblocco
a filo per GEKO
BAT
Kit batterie
per 24V
GEKO/BA Braccio articolato in
alluminio
GEKO/BS
Braccio a slitta
Tabella “MODELLI DISPONIBILI”
Articolo Descrizione
GEKO -N°1 motoriduttore con centrale di comando NET24
GEKO KIT
-N°1 motoriduttore con centrale di comando NET24
-N°1 motoriduttore senza centrale di comando
-N°1 coppia do fotocellule
-N°1 lampeggiante con antenna
-N°2 radiocomandi TR2
-N°1 coppia di bracci articolati in alluminio
GEKO KIT/BUS
-N°1 motoriduttore con centrale di comando NET24/BUS
-N°1 motoriduttore senza centrale di comando
-N°1 coppia do fotocellule BUS
-N°1 lampeggiante con antenna
-N°2 radiocomandi TR2
-N°1 coppia di bracci articolati in alluminio
GEKO/2
-N°1 motoriduttore con centrale di comando NET24
-N°1 motoriduttore senza centrale di comando
