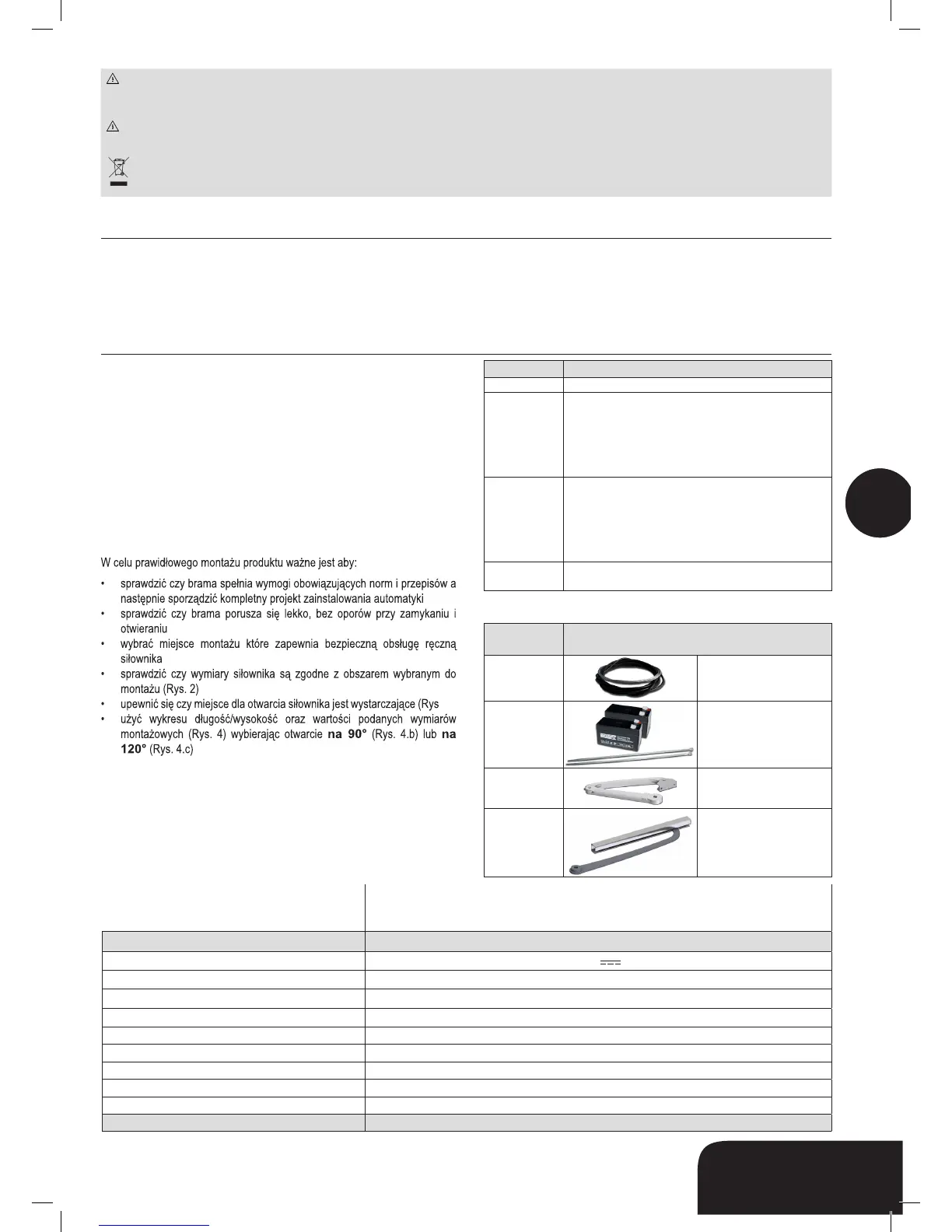

Dea GEKO User Manual

G E K O
PL
57
UWAGA Bledna ocena sily uderzeniowej moze powodowac powazne szkody dla ludzi, zwierzat i przedmiotów materialnych. DEA System przypomina,
ze instalator powinien zwerykowac czy taka sila, której pomiaru dokonuje sie tak jak nakazuje norma EN 12245, w rzeczywistosci nie przekracza limitów
przewidzianych przez norme EN 12453.
UWAGA Ewentualne zewnetrzne urzadzenia bezpieczenstwa, zainstalowane w celu respektowania limitów sily uderzeniowej, musza byc zgodne z norma
EN 12978.
UWAGA Zgodnie z Dyrektywami UE 2002/96/CE dotyczacymi utylizacji odpadów urzadzen elektrycznych i elektronicznych (RAEE), ten produkt elekt-
ryczny nie moze byc traktowany jako odpad miejski mieszany. Prosi sie o utylizacje produktu, zanoszac go do lokalnych punktów odbioru odpadów
miejskich w celu ich odpowiedniego zagospodarowania.
3 DOSTĘPNE MODELE I ZAWARTOŚĆ OPAKOWANIA
GEKO jest siłownikiem do automatyzacji bram i drzwi średnich i małych rozmiarów. Do jego podstawowych elementów składowych zalicza się:
-siłownik
-centralę sterującą programowaną (regulacja siły, prędkości, drogi ruchu siłownika, itp.) posiadającą odbiornik radiowy 433,92 MHz, wbudowany w płytkę
centrali.
Zaleca się sprawdzenie zawartości opakowania z zaprezentowanym na Rys. 1 wykazem elementów składowych opakowania.
4 INSTRUKCJE MONTAŻU I
UŻYTKOWANIA
4.1 Dane techniczne
Patrz tabela “DANE TECHNICZNE”
4.2 Transport
GEKO jest zawsze dostarczany w kartonowych pudełkach, co winno
gwarantować właściwą ochronę produktu. Zaleca się jednak uważne zapozna-
nie się ze wszystkimi wskazówkami umieszczonymi na pudełku, które dotyczą
sposobu magazynowania i obchodzenia się z siłownikiem.
4.3 Instalacja i montaż
W celu prawidłowego montażu produktu ważne jest aby:
• sprawdzić czy brama spełnia wymogi obowiązujących norm i przepisów a
następnie sporządzić kompletny projekt zainstalowania automatyki;
• sprawdzić czy brama porusza się lekko, bez oporów przy zamykaniu i
otwieraniu;
• wybrać miejsce montażu które zapewnia bezpieczną obsługę ręczną
siłownika;
• sprawdzić czy wymiary siłownika są zgodne z obszarem wybranym do
montażu (Rys. 2);
• upewnić się czy miejsce dla otwarcia siłownika jest wystarczające (Rys . 3).
• użyć wykresu długość/wysokość oraz wartości podanych wymiarów
montażowych (Rys. 4) wybierając otwarcie na 90° (Rys. 4.b) lub na
120° (Rys. 4.c).
Tabela “DANE TECHNICZNE”
GEKO
Zasilanie (V) 230 V ~ ±10% (50/60 Hz)
Zasilanie siłownika (V) 24 V
Moc pobierana (W) 80 W
Cykl pracy 30%
Moment rozruchowy (Nm) 180 Nm
Maksymalna długość skrzydła (m) 2 m
Maksymalna waga skrzydła (kg) 240 Kg
Waga produktu w opakowaniu (kg)
12 Kg
Zakres temperatur pracy (°C) -20÷60
Czas otwarcia 90°(s) 10÷16
Stopień ochrony IP44
Tabela “AKCESORIA”
Artykuł
Codice
Opis
GEKO/SF
Linka odblokowania
do GEKO
BAT
Zestaw akumulatorów
na 24V
GEKO/BA Ramię łamane aluminiowe
GEKO/BS
Ramię ślizgowe
Tabela “DOSTĘPNE MODELE”
Artykuł Opis
GEKO -N°1 siłownik z centralą sterującą NET24
GEKO KIT
-N°1 siłownik z centralą sterującą NET24
-N°1 siłownik bez centrali sterującej
-N°1 komplet fotokomórek
-N°1 lampa ostrzegawcza z anteną
-N°2 nadajniki TR2
-N°1 para ramion aluminiowych łamanych
GEKO KIT/BUS
-N°1 siłownik z centralą sterującą NET24/BUS
-N°1 siłownik bez centrali sterującej
-N°1 komplet fotokomórek BUS
-N°1 lampa ostrzegawcza z anteną
-N°2 nadajniki TR2
-N°1 para ramion aluminiowych łamanych
GEKO/2
-N°1 siłownik z centralą sterującą NET24
-N°1 siłownik bez centrali sterującej
