Boat
N

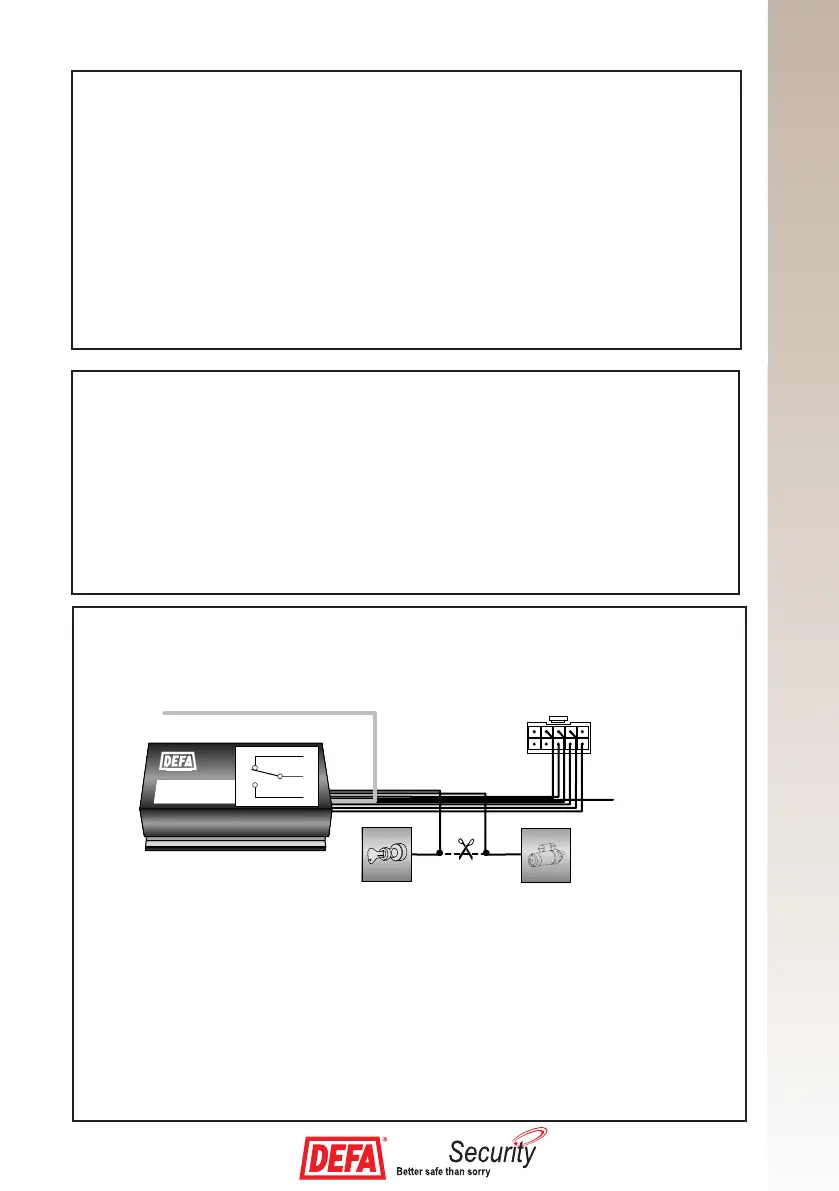

5.2. TILKOBLING AV STARTMOTOR
Klipp båtens ledning mellom tenningslås og startersolenoid på 2 punkter så langt fra hver-
andre som mulig.
Ledning merket 4 fra sentralenheten kobles til ledningen fra tenningslåsen.
Ledning merket 5 fra sentralenheten kobles til ledningen mot startersolenoidet.
Ledning merket 6 isoleres.
Det er viktig at ledningen som er merket 4 og ledningen som er merket 5, kobles eksakt
som beskrevet over. For å unngå startproblemer, se til at skjøtene blir ordentlig utført.
Om ledningene skjøtes brukes minimum samme kabeldimension (0,75 mm²), men helst
1,5 mm².
5.1. FUNKSJONSKONTROLL
Fremgangsmåte for hvert brytepunkt:
1. Klipp ledning for kretsen som skal brytes (alternativt jord eller + koble, avhengig av
funksjon).
2. Kontroller at motoren ikke starter.
3. Tilkoble reléfunksjonen i BG201.
4. Aktiver BG201 og kontroller at motoren starter.
5. KJØRESPERREKRETSER
Viktig å merke seg ved montering av BG201: I kabelmatten ut av sentralenheten nnes
9 stk. svarte ledninger som bare er merket i endene. Merkingen skal fjernes ved montering
for å vanskeliggjøre identikasjon og forbikobling.
For eventuell feilsøking kan en midlertidig merking av ledningene etter montering forenkle
feilsøkingen.
Ved montering skal alle tilkoblingspunkter/brytepunkter kontrollmåles for å sikre kjøres-
perrens funksjon. (Se funksjonskontroll). Det er meget viktig at monteringsanvisningen
følges nøye for ikke å påvirke eksisterende funksjoner i båten.
11
10
6
5
4
5
1
50
6
