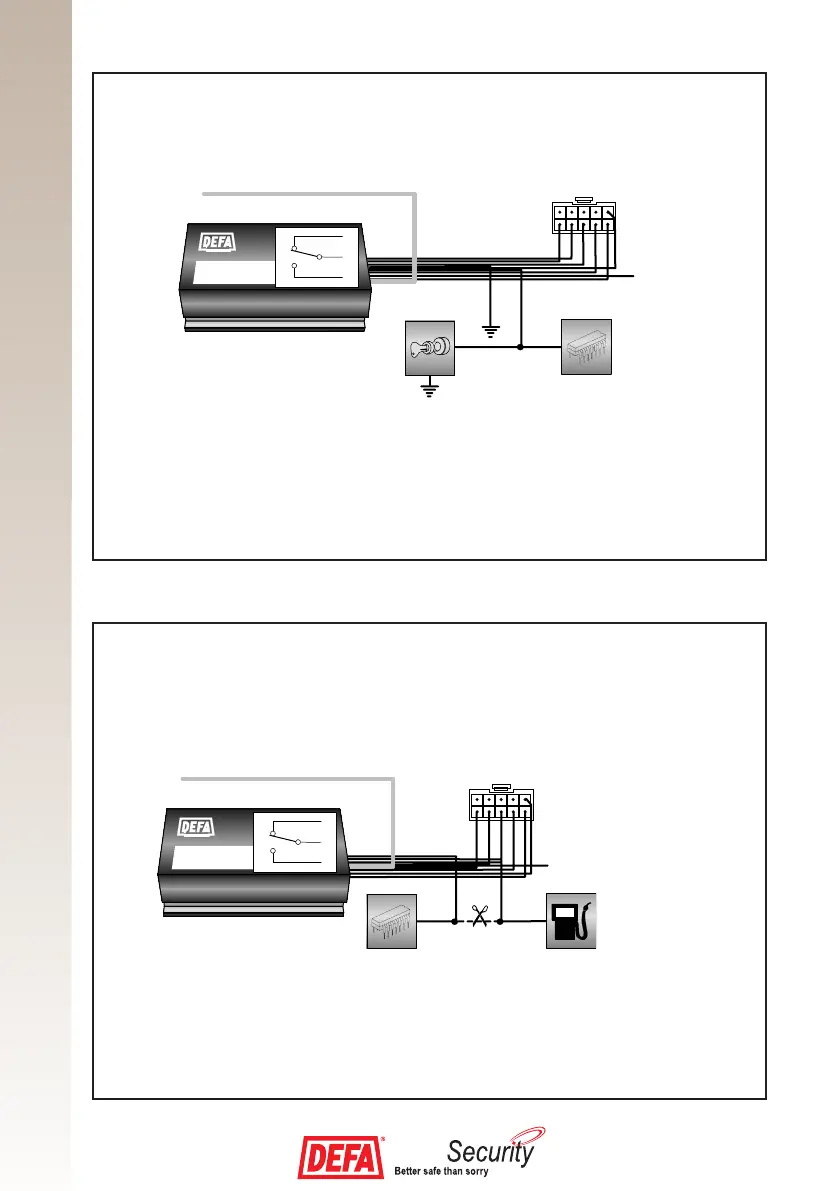

5.4 TILKOBLING AV DRIVSTOFFPUMPE (Alternativ tilkobling)
Klipp ledningen fra drivstoffpumpen på 2 punkter så langt fra hverandre som mulig.
Ledning merket 7 fra sentralenheten tilkobles ledningen fra motorens styreenhet til driv-
stoffpumpen.
Ledning merket 8 fra sentralenheten kobles til ledningen mot drivstoffpumpen.
Ledning merket 9 isoleres.
5.3. TILKOBLING AV STOPPKRETS
Ledningen skal kobles parallelt med motorens eksisterende ledning for stoppkretsen
mellom tenningslås og tenningssystem.
Ledning merket 8 fra sentralenheten kobles til båtens ledning mellom tenningslåsen og
styreenhet for motor.
Ledning merket 9 kobles til jord.
Ledning merket 7 isoleres.
12
10
6
7
8
5
1
EL MODUL
9
10
6
9
8
5
1
EL MODUL
7
