B
oat
FIN
17
10
6
1
2
5
1
15
3
(3, 5 ja 8 metrin jatkokaapeleita on saatavissa lisävarusteena).
5. KÄYNNISTYKSENESTOPIIRIT
Tärkeää varkaussuojan asennuksen yhteydessä:
Johtosarjassa on 9 mustaa johtoa, joissa on merkinnät vain päissä. Merkinnät tulee asen-
nuksen yhteydessä leikata pois tunnistuksen ja ohituskytkentöjen vaikeuttamiseksi.
Mahdollisen vianhaun yhteydessä kannattaa johtoihin tehdä omat tilapäiset merkinnät.
Varkaussuojaa asennettaessa on jokainen yksittäinen kytkentäkohta tarkistettava var-
kaussuojan toiminnan varmistamiseksi. (Ks. ”Toiminnan tarkistus”). Ohjeiden noudattami-
nen on erittäin tärkeää, jotta asennus ei vaikuttaisi veneen toimintoihin.

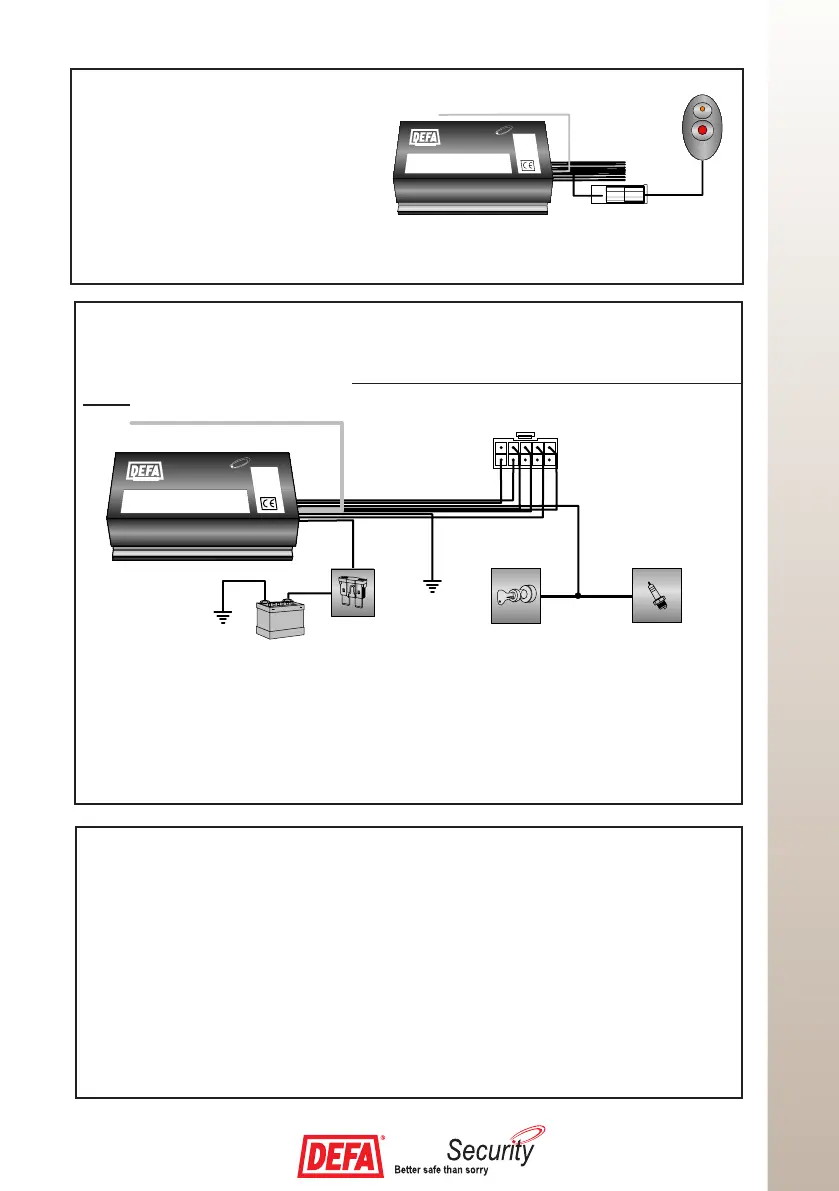

3. PIN-KOODIPANEELI
Asenna PIN-koodipaneeli kojelautaan
siten, että se näkyy hyvin ulos ja että pa-
neelin painikkeeseen pääsee helposti
käsiksi. PIN-koodipaneeli voidaan asentaa
myös moottoriin. Yhdistä PIN-koodipaneelin
liitin keskusyksikköön.
4. VIRRANSYÖTTÖ JA MAADOITUS
Musta johto, jossa merkki 3 :
Kytketään johtoon, josssa on jännite (+) sytytysvirran ollessa kytkettynä ja käynnistysmoottorin pyö-
riessä! Johdon ollessa väärin kytketty ei käynnistyksenesto toimi.
Musta johto, jossa merkki 2 :
Varkaussuojan maajohto. Kytketään moottorin lohkossa olevaan maadoitusliittimeen.
Musta johto, jossa merkki 1 :
Varkaussuojan päävirtajohto. Kytketään veneen akkuun sulakkeen (1 A) kautta.
Vaihtoehtoisesti käynnistysmoottorin plus-kaapeliin sulakkeen (1 A) kautta. (Kytkettäessä päävir-
tajohto käynnistysmoottoriin ei varkaussuojan valodiodi vilku päävirtakytkimen ollessa pois päältä).
