Boat
FIN
18
10
6
7
8
5
1
EL MODUL
9
10
6
9
8
5
1
EL MODUL
7
10
6
5
4
5
1
50
6

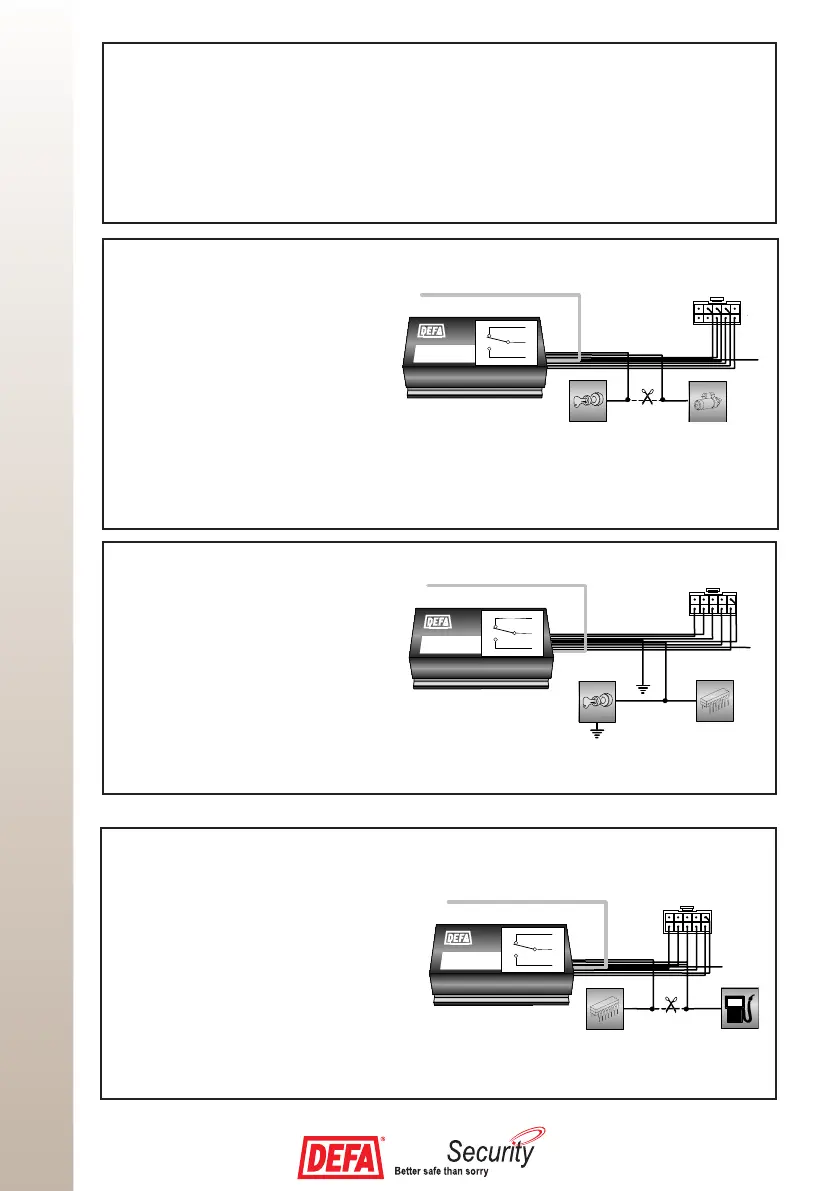

5.2. KÄYNNISTINMOOTTORI
Kytke merkillä 5 varustettu johto solenoidille menevään johtoon.
Eristä merkillä 6 varustettu johto.
5.1. TOIMINNAN TARKISTUS
Menettelytapa jokaisen virtapiirin katkaisukohdan osalta:
1. Katkaise virtapiiri johon ajonesto kytketään (vaihtoehtoisesti maadoita se tai kytke
siihen jännite, piirin toiminnosta riippuen).
2. Tarkista toiminta yrittämällä käynnistystä (ei saa käynnistyä)
3. Asenna BG201:n reletoiminto, kytke laite päälle, ja tarkista ettei moottori käynnisty.
5.4 POLTTOAINEPUMPPU (vaihtoehtoinen kytkentä)
5.3. PYSÄYTYSPIIRI
Maadoita merkillä 9 varustettu johto. Eristä merkillä 7 varustettu johto.
Kytkeään moottorin virtalukon ja
sytytysjärjestelmän välisen pysäytyspii-
rin johtimen rinnalle.
Kytke varkaussuojalta tuleva johto mer-
killä 8 virtalukon ja moottorin ohjainyk-
sikön väliseen johtoon.
Katkaise veneen virtalukon ja käyn-
nistinmoottorin solenoidin välinen johto
kahdesta kohdasta, jotka ovat mahdol-
lisimman etäällä toisistaan.
Kytke varkaussuojalta tuleva, merkillä
4 varustettu johto virtalukolta tulevaan
johtoon.
Katkaise veneen polttoainepumpulle
menevä johto kahdesta kohdasta, jotka
ovat mahdollisimman etäällä toisistaan.
Kytke varkaussuojalta tuleva johto merkillä
7 siihen päähän, josta polttoainepumppu
saa käyttöjännitteen.
Kytke varkaussuojalta tuleva johto merkillä
8 polttoainepumpulle menevään päähän.
Eristä merkillä 9 varustettu johto.
