DEFA BG201 - Page 21

Boat
FIN
19
MUSTA
Käynn.moottori IN
(virtalukolle) max.
7 A
Käynn.moottori
OUT (solenoidille)
max. 7 A
Maadoitus
Johdon väri Johdon merkintä
Virransyöttö +15
(sytytysvirta)
MUSTA
MUSTA
1
2
3
4
5
6
7
8
9
Pysäytyspiiri
(kytketään rinnan)
max. 7 A
Maadoitus
Virransyöttö +12 V
Varkaussuojayksikkö
Yksikköön juotetut
johdot
RELE 1
RELE 2
Eristetään
Eristetään
MUSTA
MUSTA
MUSTA
MUSTA
MUSTA
MUSTA
+12 V
MAA (-12V)
SYTYT.

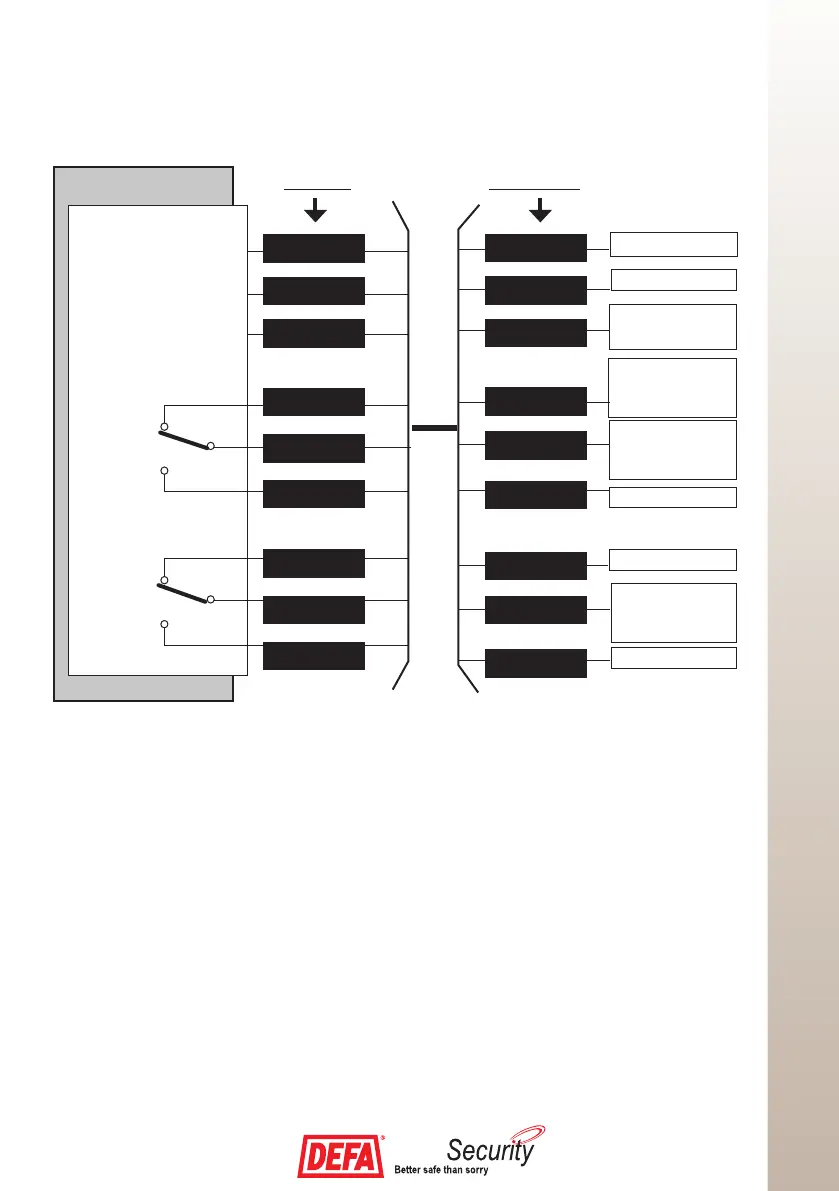

KYTKENTÄKAAVIO – käynnistyksenestolaite BG201
ULKOLAITAMOOTTORI (PERÄMOOTTORI), EI SÄHKÖISTÄ BENSIINIPUMPPUA
