Boat
NL
32
10
6
7
8
5
1
EL MODULE
9
10
6
9
8
5
1
EL MODULE
7

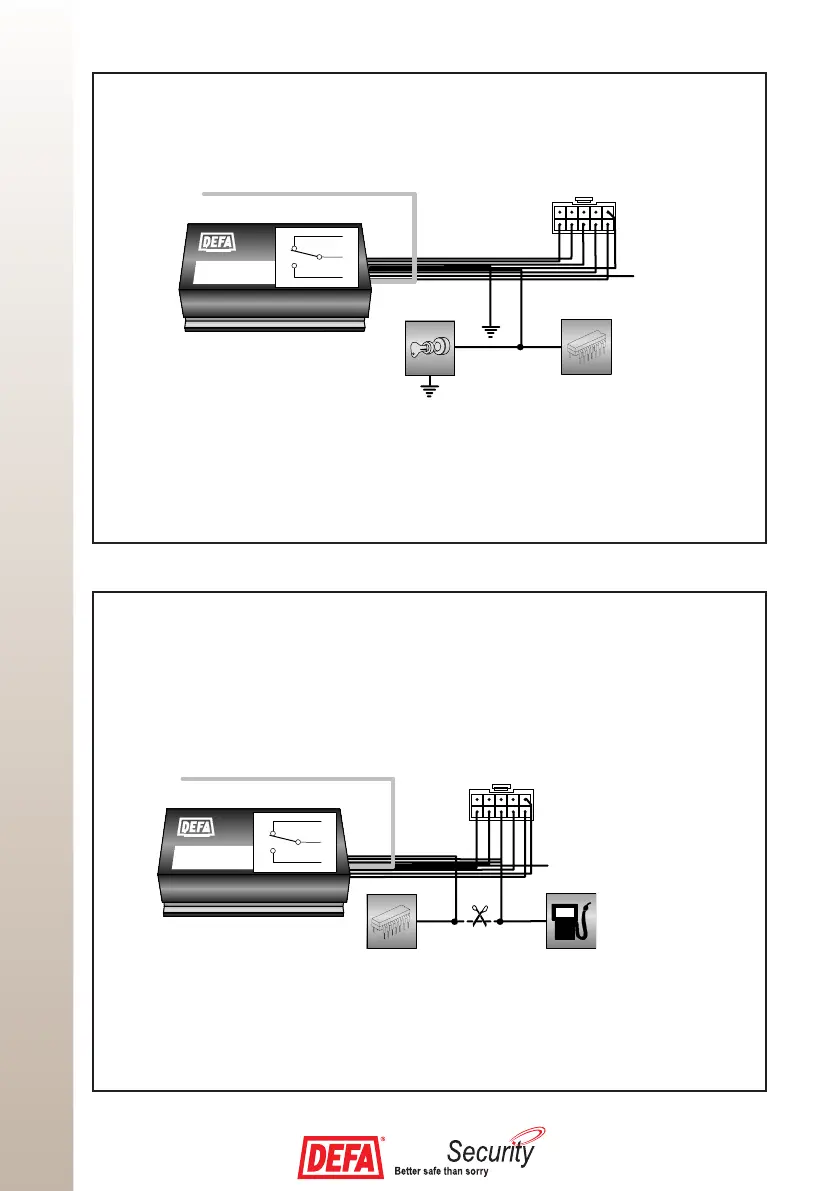

5.4 BRANDSTOFPOMP AANSLUITEN (alternatieve aansluiting)
Knip de draad van de brandstofpomp door op twee plaatsen die zo ver mogelijk van elkaar
verwijderd zijn.
Draad nummer 7 van de centrale eenheid wordt aangesloten op de draad vanaf de motor-
regeleenheid naar de brandstofpomp.
Draad nummer 8 vanaf de centrale eenheid wordt aangesloten op de draad die naar de brand-
stofpomp gaat.
Draad nummer 9 is geïsoleerd.
5.3 HET STOPCIRCUIT AANSLUITEN
De draad voor het stopcircuit tussen het contactslot en het ontstekingssysteem moet parallel
worden aangesloten aan de bestaande motorkabel.
Draad nummer 8 vanaf de centrale eenheid wordt aangesloten op de draad tussen het con-
tactslot en de motorregeleenheid.
Draad nummer 9 wordt verbonden met massa.
Draad nummer 7 is geïsoleerd.
