BEDRADINGS- SCHEMA BG201
Startmotor IN (vanaf
contactslot) max. 7 A
Startmotor UIT(naar
het startrelais) max. 7 A
Massa
Draadkleur Draadnummer
+15 V spanningstoe-
voer ontsteking
Stopcircuit (parallelle
aansluiting) max. 7 A
Massa
+12 V
spanningstoevoer
Centrale eenheid
Ingekapselde draden
Isoleren
Isoleren
+12 V
MASSA (-12 V)
ONT

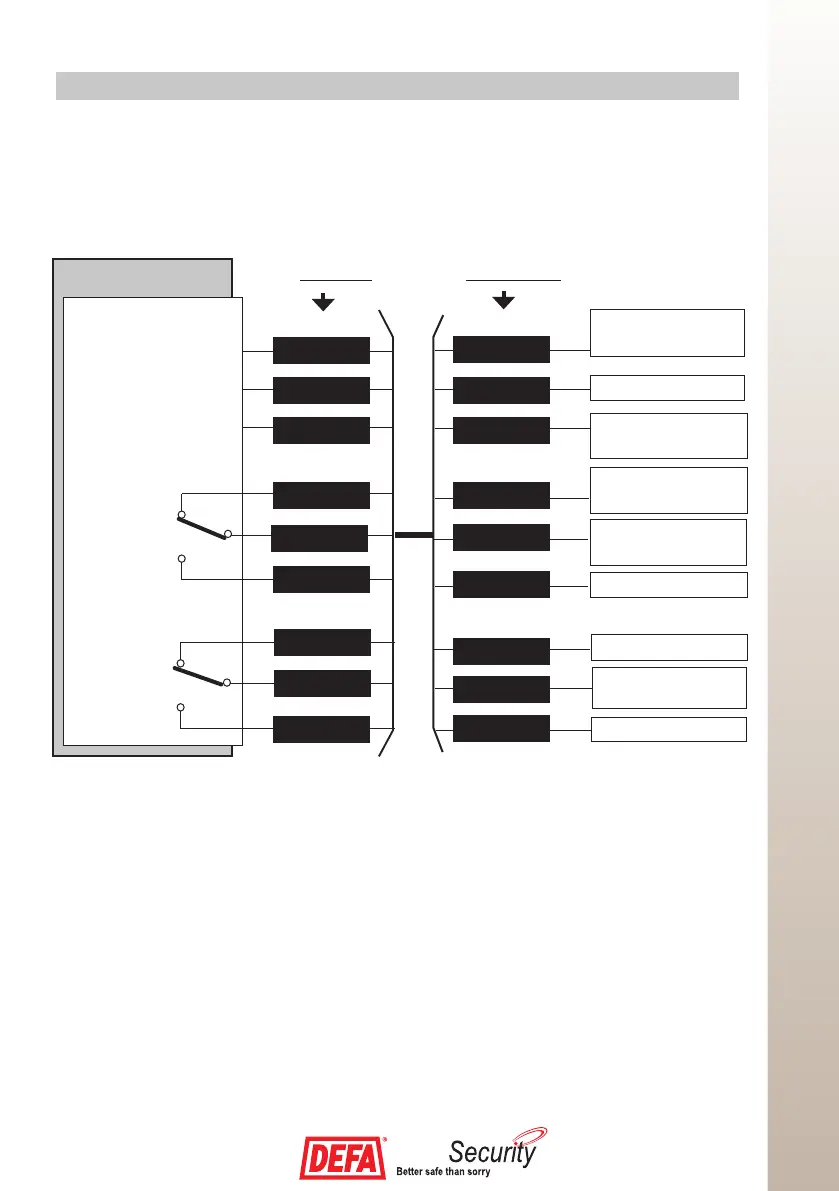

BEDRADINGS- SCHEMA BG201 STARTBLOKKERING VOOR:
BUITENBOORDMOTOREN ZONDER ELEKTRISCHE BRANDSTOFPOMP
RELAIS 1
RELAIS 2
ZWART
ZWART
ZWART
ZWART
ZWART
ZWART
ZWART
ZWART
ZWART
9
8
7
6
5
4
3
2
1
