DEFA BG201 - Page 6

Boat
S

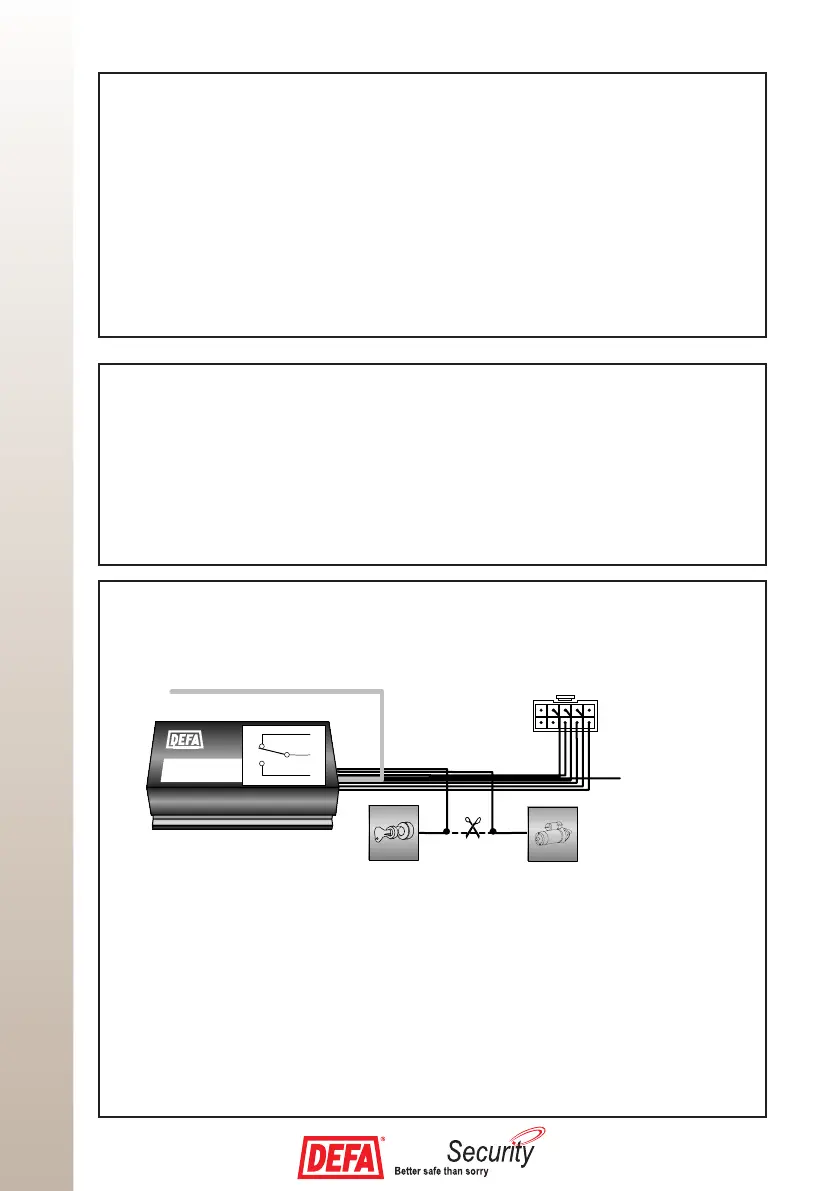

5.2. STARTMOTOR
Kapa båtens bentliga ledning mellan tändlås och startsolenoid på 2 punkter så långt ifrån
varandra som möjligt.
Svart ledning märkt 4 från stöldskyddet anslutes till båtens ledning från tändlåset.
Svart ledning märkt 5 från stöldskyddet ansluts till ledningen mot startsolenoiden.
Isolera svart ledning märkt 6.
Koppla Svart ledning märkt 4 och Svart ledning märkt 5 exakt som beskrivits ovan. Se till
att skarvarna blir ordentligt gjorda, annars kan startproblem uppstå.
Om ledningarna skarvas måste minst samma kabeldimension användas (0,75 mm
2
),
men helst 1,5 mm².
5.1. FUNKTIONSKONTROLL
Tillvägagångssätt för varje brytpunkt:
1. Klipp skyddspunkt (alt. jorda eller +koppla, beroende på funktion)
2. Kontrollera funktion genom startförsök (skall ej starta)
3. Anslut reläfunktionen i BG201
4. Aktivera BG201, prova att starta (skall ej starta)
5. STARTSPÄRRSKRETSAR
Viktigt vid montering av stöldskyddet. I kablaget nns det 9 st svarta kablar som endast
är märkta i ändarna. Markeringarna ska klippas bort i samband med installationen för att
försvåra identikation och förbikoppling.
Gör en egen tillfällig markering på kablarna för eventuell felsökning.Vid installation av
stöldskyddet skall varje enskild brytpunkt kontrolleras, för att säkerställa funktionen av
stöldskyddet. ( Se funktionskontroll)
Det är av yttersta vikt att anvisningen följs för att övriga funktioner på båten ej skall
påverkas.
