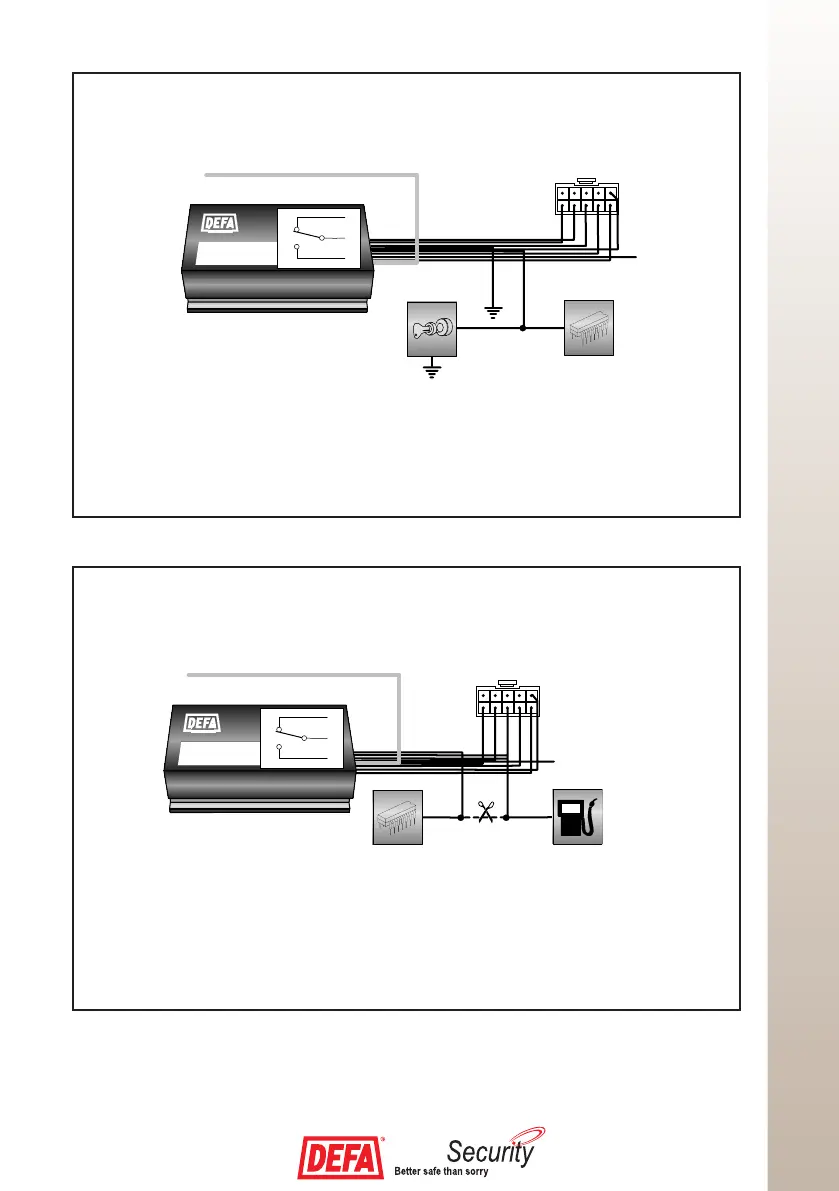

5.3. STOPPKRETS
Anslut kabeln parallellt till motorns bentliga ledning för stoppkretsen mellan tändlås och
tändningssystem.
Svart ledning märkt 8 från stöldskyddet ansluts till båtens ledning mellan tändlåset och
motorstyrbox.
Svart ledning märkt 9 ansluts jord.
Isolera svart ledning märkt 7.
5.4 BRÄNSLEPUMP (Alternativ inkoppling)
Kapa motorns bentliga ledning till bränslepumpen på 2 punkter så långt ifrån varandra
som möjligt.
Svart ledning märkt 7 från stöldskyddet ansluts till änden som matar bränslepumpen.
Svart ledning märkt 8 från stöldskyddet ansluts till änden mot bränslepumpen.
Isolera svart ledning märkt 9.
5
 



    
   
       

        





 



    
   
       

        





10
6
7
8
5
1
EL MODUL
9
10
6
9
8
5
1
EL MODUL
7
