SAVIENOJUMI
Piezīme: Visas ieejas un izejas ir programmējamas. Skatieties specifiskajā mašīnas
uzstādīšanas instrukcijā, lai uzzinātu šo savienojumu izmaiņas.
Barošanas Vadi (P1)
Sarkanais vads (pin 1): Piegādā barošanu vadības blokam un citām barošanas izejām. Pievi-
enojiet atsevišķu drošinātāju (25A) ar patstāvīgu +12V barošanu.
Melnais vads (pin 3): Virsbūves sazemējums uz vadības bloku. Pievienojiet sazemējuma
punktam.
Pagrieziena Lukturi (P2)
Atkarībā no mašīnas ir iespējami divi pagrieziena gaismu pievienošanas varianti.*
Pievienošana kreisās un labās puses pagrieziena gaismām.
Pievienojiet Gry/Red (Pin 4) un Gry/Blk (Pin 8) uz P2 pie vadiem, kuri iet uz kreisajām un
labajām pagrieziena gaismām.
Pievienošana Avārijas signalizācijas gaismu slēdzim.
Pievienojiet Vispārējas Nozīmes izeju, kura ir paredzēta avārijas gaismu slēdža vadībai. Tas ir
atkarīgs no mašīnas, parasti tiek lietoti Grn (Pin 2) vai Blu/Red (Pin 7) uz P2.
* Skatīt specisko mašīnas uzstādīšanas pamācību sīkākai informācijai.
Sirēna
Uzstādiet sirēnu zem motora pārsega, pēc iespējas labāk paslēptu no ūdens šļakatām un
karstiem izplūdes kolektora un turbo pūtēja komponentiem (minimālais attālums 30 cm). Sirēnas
atvērtais gals ir jāvirza uz leju, lai novērstu ūdens uzkrāšanos tajā.
Sirēna nedrīkst būt aizsniedzama no mašīnas apakšas.

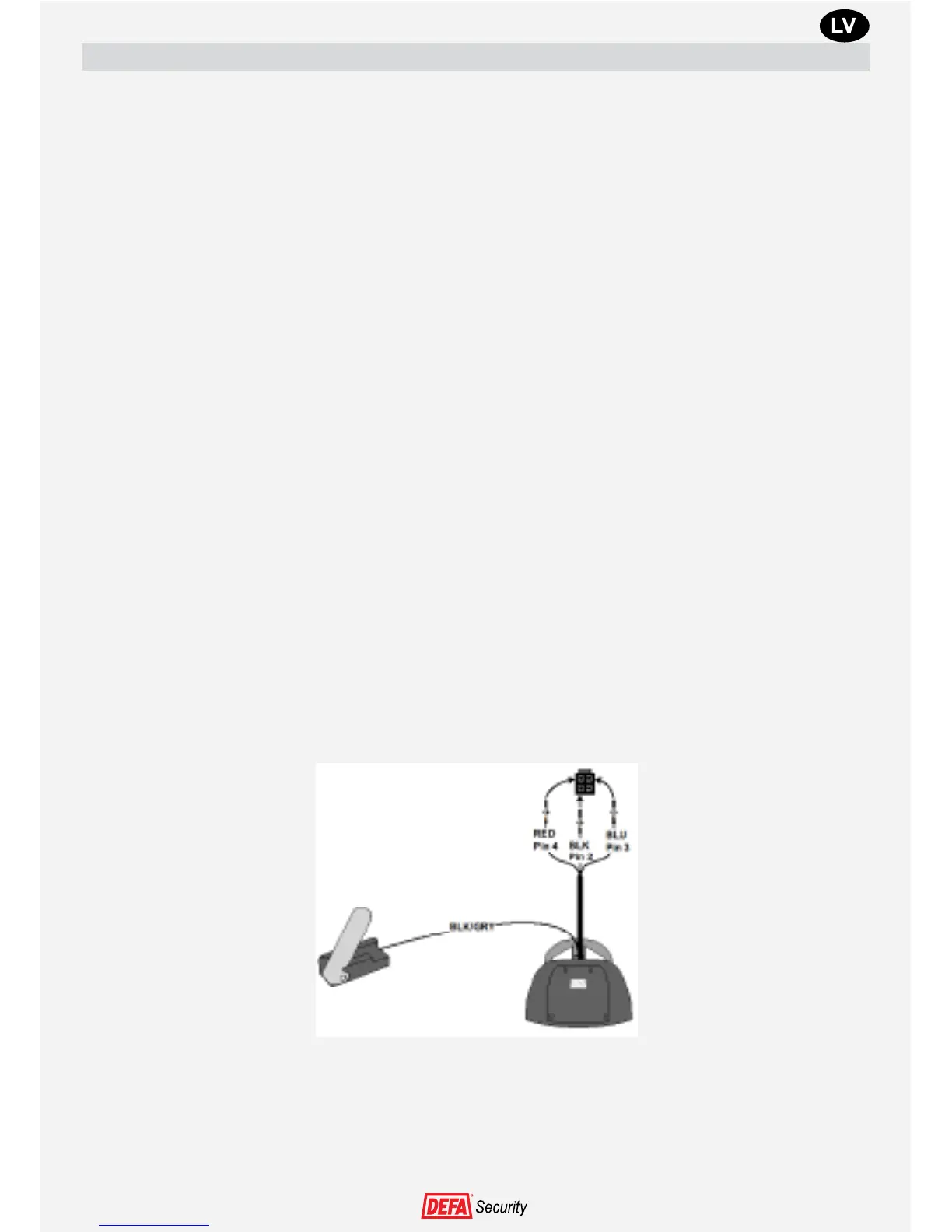

Izvelciet Red, Blk un Blu vadus cauri starpsienai un pievienojiet tos klāt pieliktajam spraudnim
sekojošā secībā:
Pievienojiet vadu LIN bus spraudnim (P6 vai P7) uz vadības bloka. Nelietojiet LIN bus sadalītāju
līdz sirēnai.
Atstājiet Blk/Gry vadu motora nodalījumā, lai pievienotu motora pārsega slēdzi.
Svarīgi: Nekad neuzstādiet Sirēnu ar atvērumu uz augšu.
