7
ÜHENDUSED
Märkus: Kõik sisendid ja väljundid on programeeritavad. Kontrollige konkreetse auto paigal-
dusjuhendit nende ühenduste muutmiseks.
Toitejuhtmed (P1)
Punane juhe (kontakt 1): Varustab toitega signalisatsiooniseadet ja toiteväljundeid. Ühendage
püsiva +12 V allikaga eraldi kaitset (25 A) kasutades.
Must juhe (kontakt 3): Kere maanduse ühendus signalisatsiooniseadmega. Ühendage maan-
dusklemmiga.
Suunatulede signaal (P2)
Autost sõltuvalt on tulede ühendamiseks kaks võimalust.*
Vasaku ja parema suunatulega ühendamine.
Ühendage autole hall/punane (kontakt 4) ja hall/must (kontakt 8) P2-l pistik, vasaku ja parema
suunatulega.
Ohulülitiga ühendamine.
Ühendage üldotstarbeline väljund, mida kasutatakse ohulüliti kontrollimiseks. See sõltub autost
– tavaliselt kasutatakse rohelist (kontakt 2) või sinist/punast (kontakt 7) P2-l.
* Täpsem info autospetsiilisest paigaldusjuhendist.
Sireen
Paigaldage sireen mootoriruumi, nii et pritsiv vesi ning heitgaasitorustiku ja turboülelaaduri
osade kuumus seda võimalikult vähe mõjutavad (minimaalne kaugus 30 cm). Sireeni ava peab
olema alla suunatud, et sellesse vesi ei koguneks.
Sireenile ei tohi juurde pääseda auto alt.

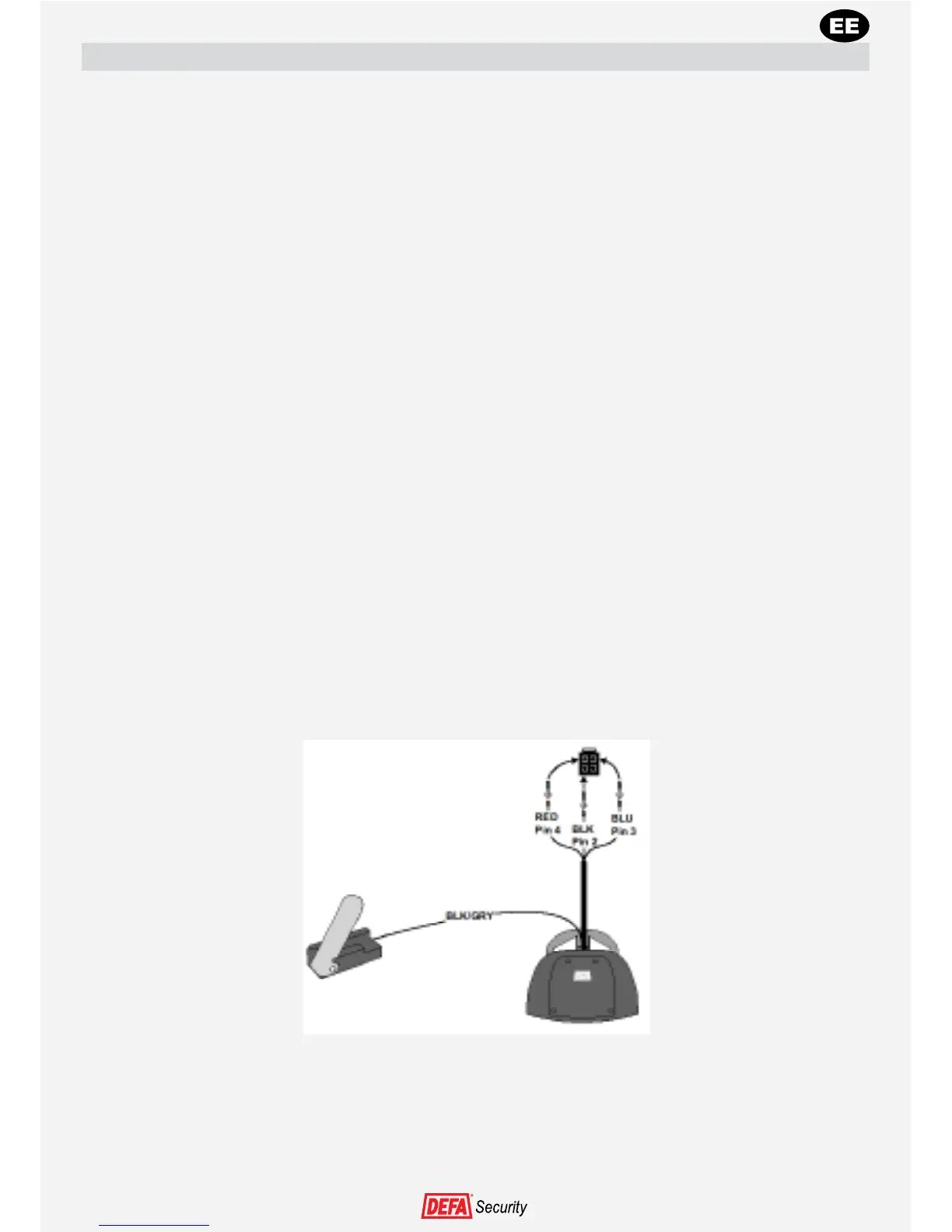

Tõmmake punane, must ja sinine juhe läbi autosalongi ja ühendage juhe kinnisesse pistiku
kesta järgmiselt:
Ühendage juhe LIN-liini konnektoriga (P6 või P7) signalisatsiooniseadmel. Ärge kasutage
sireeni ühendamiseks LIN-liini jaoturit.
Jätke must/hall juhe mootoriruumi kapotilüliti ühendamiseks.
Tähtis teada! Sireeni ei tohi paigaldada avaga ülespoole.
