Delchi AWX - Page 17

17
Français Deutsch Español
fig. 14

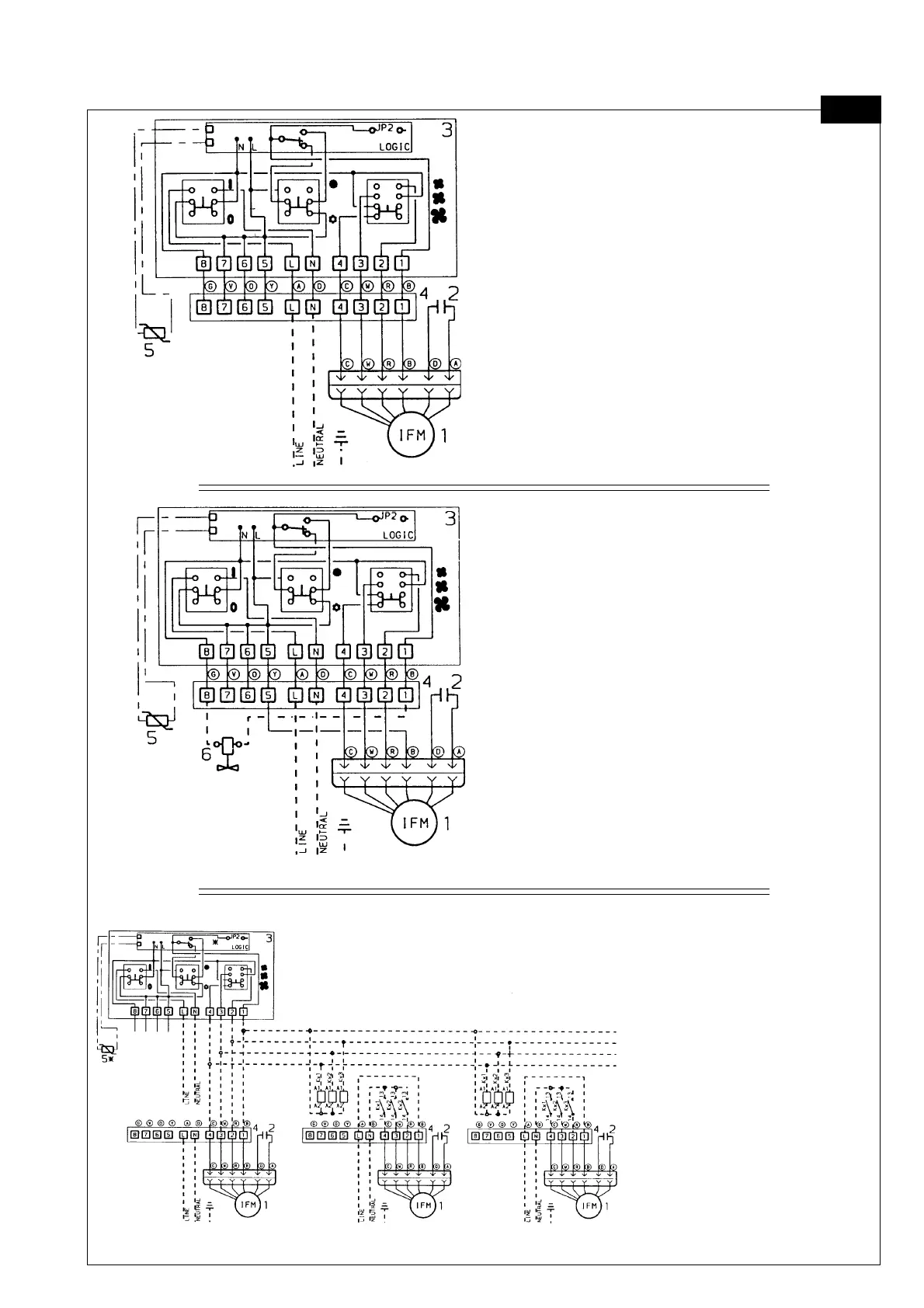

Type Y control, ON/OFF + 3 speeds+ thermostat + built-
in summer/winter switch
Control package to control room temperature through fan
Comando tipo Y, ON/OFF + 3 velocità + termostato +
cambio stagionale incorporato
Schema di collegamento per la regolazione della temperatura
ambiente mediante controllo sul ventilatore
Contrôle type Y, ON/OFF + 3 vitesses + thermostat +
inverseur manual été/hiver.
Système de contrôle de la température ambiante par
la ventilation.
Regelungstyp Y, ON/OFF + drei Drehzahlen + Thermostat +
eingebauter Saison-Umschalter
Anschlußplan für Regelung der Raumtemperatur durch die
Ventilator-Regelung.
Mando de tipo Y, ON/OFF + 3 velocidades + termostato +
cambio de estación incorporado
Esquema de conexión para regular la temperatura ambiente
mediante ventilador
Type Y control, ON/OFF + 3 speeds+ thermostat + built-in
summer/winter switch
Control package to control room temperature through water
volume
Comando tipo Y, ON/OFF + 3 velocità + termostato + cambio
stagionale incorporato
Schema di collegamento per la regolazione della temperatura
ambiente mediante controllo sulla portata d'acqua
Contrôle type Y, ON/OFF + 3 vitesses + thermostat + inverseur
manual été/hiver.
Système de contrôle de la température ambiante agissant
sur la vanne.
Regelungstyp Y, ON/OFF + drei Drehzahlen + Thermostat +
eingebauter Saison-Umschalter
Anschlußplan für Regelung der Raumtemperatur durch
Wasserdurchfluß-Regelung.
Mando de tipo Y, ON/OFF + 3 velocidades + termostato +
cambio de estación incorporado
Esquema de conexión para regular la temperatura ambiente
mediante caudal de agua
Type Y control with central
connection to more than one unit
Comando tipo Y con collegamento
con più macchine (centralizzato)
Contrôle de plusieurs ventilo
convecteurs à partir d’un seul
contrôle type Y.
Regelungstyp Y mit zentralem
Anschluß an mehr als eine Regelung
Control tipo Y con conexión central a
más de una unidad.
