Dell W4200HD - Vue du Dessous

À propos de votre téléviseur 55
EMPLACEMENT DE FICHIER : C:\Documents and Settings\solinak\Ƈ¦±\OM update\ch1f.fm
CONFIDENTIALITÉ DELL – PRÉLIMINAIRE 10/8/04 – POUR PREUVE UNIQUEMENT
www.dell.com | support.dell.com

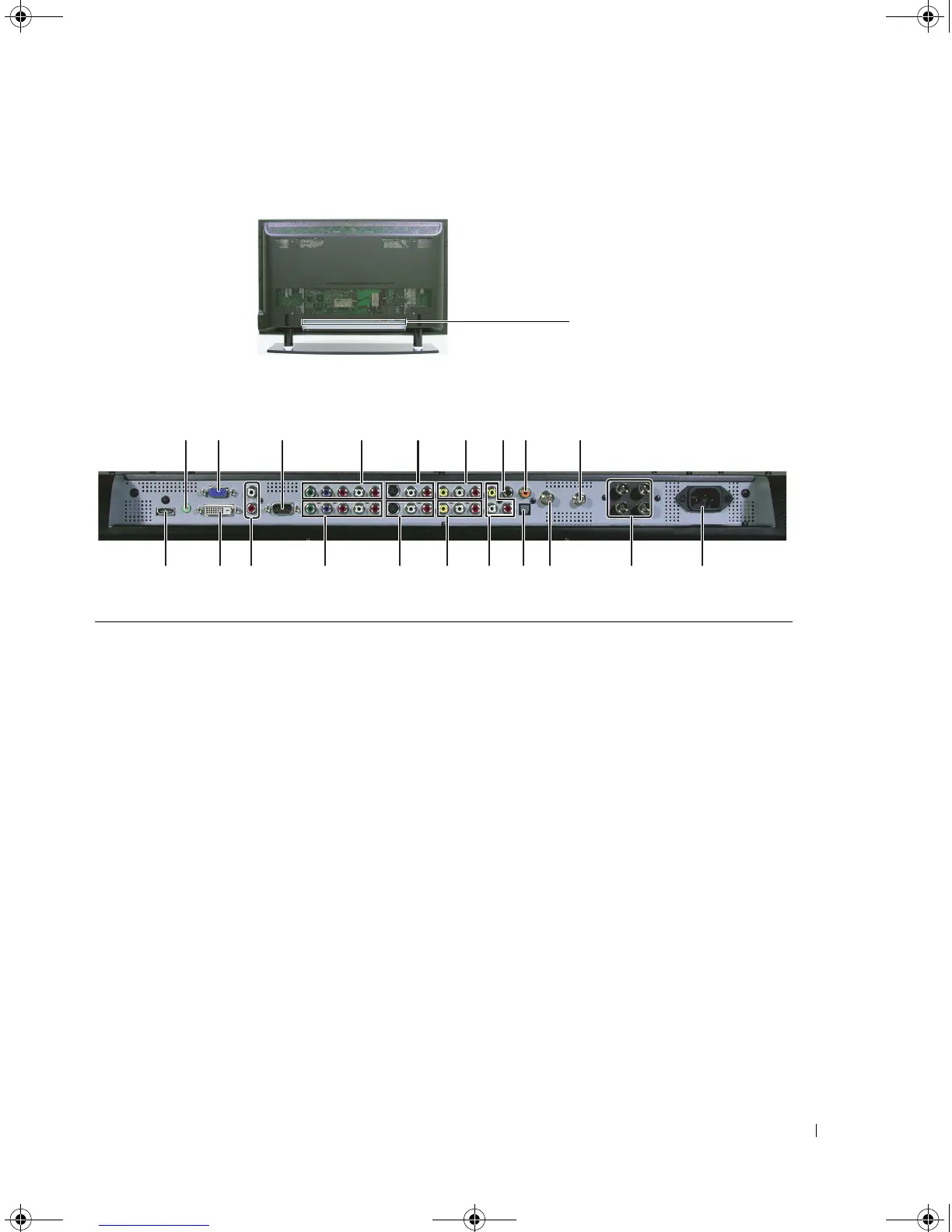

Vue du dessous
1 Connecteur HDMI Branchez des périphériques, tels qu’un lecteur de DVD ou un boîtier
décodeur.
2 Connecteur audio pour VGA Branchez le câble audio de votre ordinateur à votre téléviseur.
3 Connecteur DVI Branchez des périphériques tels qu’un lecteur de DVD, un boîtier
décodeur ou votre ordinateur.
4 Connecteur VGA Branchez sur le câble VGA de votre ordinateur à votre téléviseur.
5 Connecteurs audio
DVI (D/G)
Raccordez les connecteurs audio DVI si vous avez branché un
périphérique tel qu’un lecteur de DVD ou un boîtier décodeur
sur le connecteur DVI.
6 RS232 Réservé à l’installation en usine
7 Connecteurs audio et vidéo
composants (AV2)
Branchez des périphériques tels qu’un lecteur de DVD, un boîtier
décodeur ou un récepteur réseau câblé.
8 Connecteurs audio et vidéo
composants (AV1)
Branchez des périphériques tels qu’un lecteur de DVD, un boîtier
décodeur ou un récepteur réseau câblé.
9 Connecteur S-Vidéo (AV4) Branchez des périphériques tels qu’un système de jeux vidéos ou un
lecteur de DVD.
10 Connecteurs S-Vidéo (AV3) Branchez des périphériques tels qu’un système de jeux vidéos ou un
lecteur de DVD.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
Les connecteurs se
trouvent à cet endroit.
