4) Appliquez dans le trou l’accessoire bride 12 fourni avec
l’appareil.

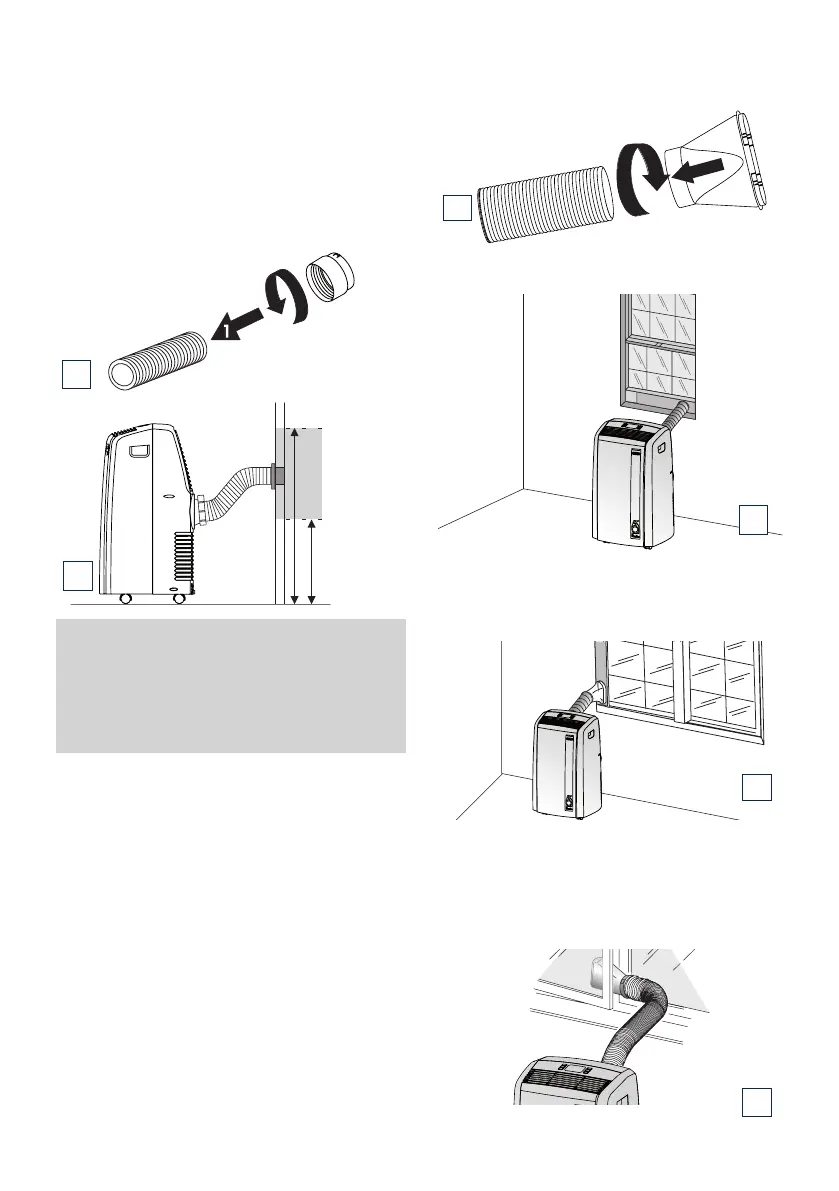

5) Vissez l’adaptateur du tuyau 14 à l’extrémité du tuyau 13
(g. A).
6) Installez le tuyau d’évacuation d’air dans le logement à
l’arrière de l’appareil comme illustré sur la gure A.
7) Screw the wall mounting accessory 15 into the hose 13
(g. D) and t it into the wall ange 12 as shown in g. E.
Quand le tuyau 13 n’est pas raccordé, il est conseillé de boucher
le trou avec le bouchon de la bride 12.
Climatisation sans installation
Pour des bonnes resultats positionner la traverse dans une
fenetre a gouillotine:
1) Placez la traverse sur le seuil de la fenêtre, allongez
complètement la traverse à l’intérieur du cadre de la
fenêtre, xez la traverse en utilisant la vis puis baissez la
fenêtre sur la traverse. (Si la traverse est trop grande pour
la fenêtre, le plastique peut être coupé avec une scie par
un professionnel).
2) Appliquer l’adaptateur tuyau assemblé dans le logement
du tuyau d’évacuation d’air prévu à l’arrière de l’appareil
(voir g. A).
3) Appliquer l’ embout pour fenêtre 17 à l’autre extrémité du
tuyau d’évacuation d’air (g. F).
4) Insérez l'embout pour fenêtre du tuyau d'évacuation dans
l'orice de la fenêtre prévu à cet eet (g. G).
Other set-up methods:
• Grâce à les goupilles, vous pouvez utiliser la patte avec
fenêtres glissantes. Placez le trou vériant que une
correcte installation soit garantie (voir la gure H).
• Si vous avez une fenêtre à battants (gure 7), suivez
les étapes 2 et 3 et placez l’embout pour fenêtre B3 à
l’extérieur de la fenêtre pour évacuer l’air chaud.).
2
D
MAX100 cm
MAX 39 inches
MIN 35 cm
MIN 14 inches
E
Remarque:
• Car des outils spéciaux sont requis pour l’installation on
Vous conseille de faire intaller l’appareil par personnel
spécialisé.
• Limitez au minimum la longueur et les coudes des tuyaux
d’air et évitez les étranglements.
G
H
I
1
2
F
