15
A
INTRODUCTION
Nous vous remercions d’avoir choisi un appareil De’Longhi.
Prenez le temps de lire la notice; elle contient des information
importantes qui vous permettront d'utiliser votre appareil en
toute sécurité.
DESCRIPTION
Description de l’appareil (Voir page 3 )
1 Grille de sortie d’air
2 Tableau de commande
3 Poignées
4 Roulettes
5 Logement du télécommande
6 Filtre
7 Grille d’aspiration d’air d’évaporateur
8 Logement du tuyau d’évacuation d’air
9 Grille d’aspiration d’air de condenseur
10 Cordon d’alimentation
11 Drainage avec 2 bouchons
12 Bride murale et bouchon
13 Tuyau d’évacuation d’air
14 Adaptateur de tuyau
15 Accessoire pour montage mural
16 Support de fenêtre
17 Support supplémentaire pour fenêtre
18 Tuyau de sortie pour fenêtre
19 Télécommande
Branchement électrique
Avant de brancher la che sur la prise de courant, vériez si:
la tension du secteur correspond à celle indiquée sur la
plaque signalétique au dos de l’appareil ;
la prise et la ligne d’alimentation électrique peuvent sup-
porter la charge requise ;
la prise est une prise à trois trous mise à la terre . Si ce
n’est pas le cas, vous devez choisir une autre prise.
Le fabricant décline toute responsabilité en cas de non-
respect de ces consignes de sécurité importantes.
Vous trouverez ci-après toutes les indications nécessaires pour
préparer au mieux le fonctionnement de votre climatiseur.
L’appareil doit toujours être installé en veillant à ce qu’il n’y ait
aucun obstacle à l’aspiration et au refoulement de l’air.
PRÉPARATION À L’EMPLOI
Climatisation avec installation
Pour des résultats optimaux, veuillez congurer votre appareil
comme suit:

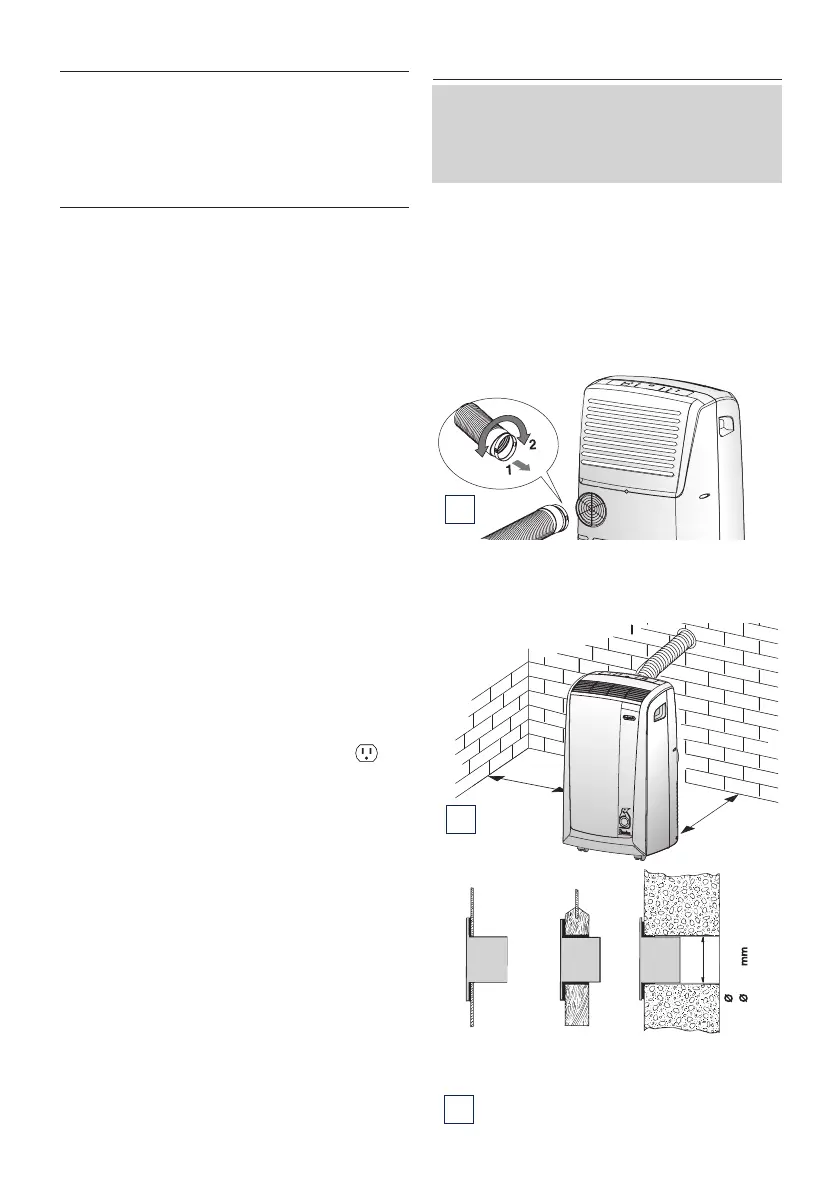

1) Vissez un adaptateur de tuyau 13 sur une extrémité du tu-
yau d’évacuation d’air 12.
2) Installez le tuyau d’évacuation d’air dans le logement à
l’arrière de l’appareil. Insérez-le comme illustré sur la gure
A.
3) percer un trou ø 5,25 inches (ø134mm) dans un mur
communiquant avec l’extérieur ou à travers la vitre
d’une fenêtre. Respectez la mesure de la hauteur et les
dimensions du trou indiquées gures B et C.
Note:
Cet appareil est fourni avec une fonction dauto-évapo-
ration pour l’élimination des condensats l’activité de
refroidissement et de déshumidication.
12 inches
30 cm
30 cm
12 inches
B
134
5.27 inches
C
dans la vitre de la
fenêtrepanel
dans le socle en
bois de la porte-
fenêtre
dans le mur: nous con-
seillons d’isoler la section
du mur avec un matériau
isolant approprié.
