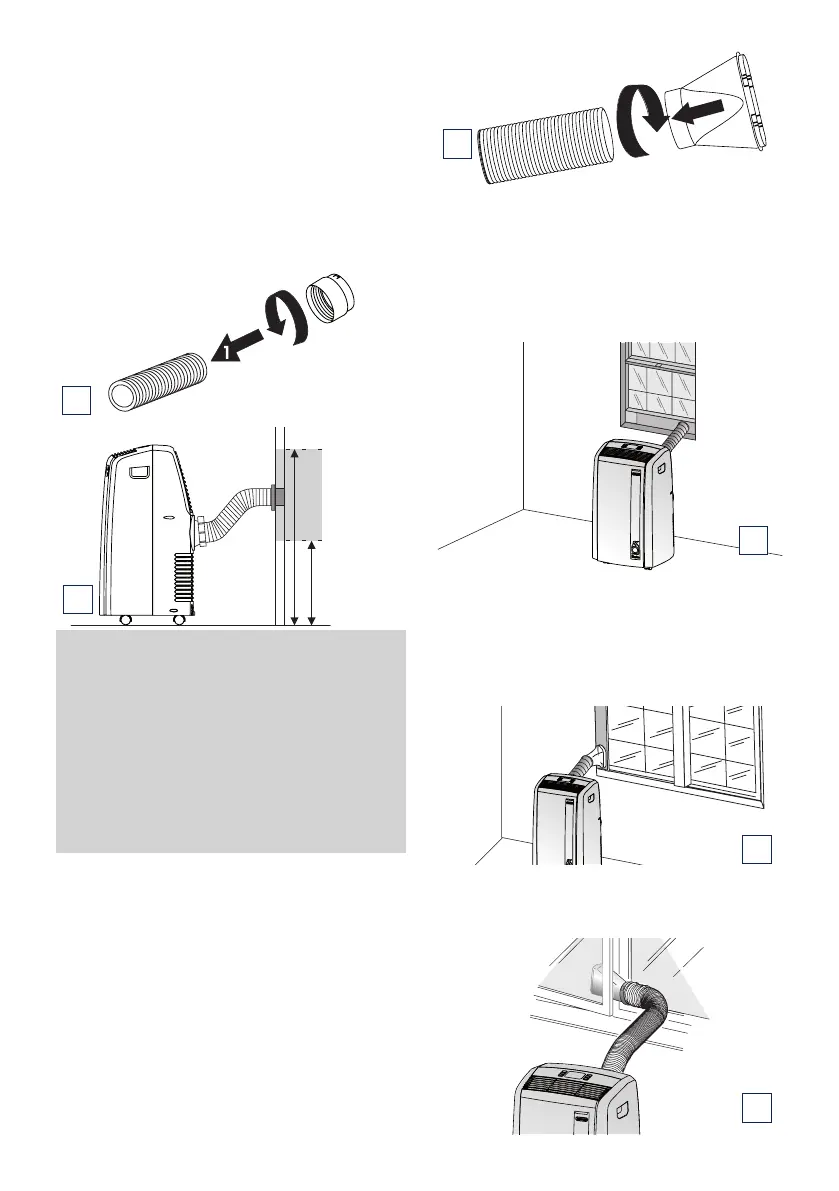

4) Aplique el accesorio brida 12 incluido en el equipamiento
en el agujero.
5) Atornille el adaptador de manguera 14 al extremo de la
manguera 13 (g. A).
6) Coloque la manguera de descarga de aire en el alojamiento
en la parte trasera del electrodoméstico como se muestra
en la gura A.
7) Atornille el accesorio de instalación de pared 15 a la
manguera 13 (g. D) y colóquelo dentro de la brida de
pared 12 como se muestra en la g E.
Cuando la manguera 13 no esté colocada, puede cerrar el
oricio con el tapón de la brida 12.
Aire acondicionado sin instalación
1) Ponga la grapa en el alfeizar de la ventana y extiéndala
por completo dentro del marco de la ventana, je la grapa
utilizando el perno, entonces baje la ventana sobre la grapa.
(Si la grapa de la ventana fuera muy larga para la ventana,
haga cortar el plástico con una sierra por un profesional
experto.)
2) Conecte tubo de vaciado de aire ensamblado (B2) en el
otro extremo del tubo A.
3) Conecte la boquilla para ventana 17 en el otro extremo
del tubo (g. F).
4) Cuando retire el soporte de ventana y una las dos piezas,
preste atención para no cubrir el oricio para el desagüe
de la ventana (g. G).
Otros métodos de conguración:
• Gracias al pasador de inmovilización, es posible utilizar el
soporte de ventana también para ventanas corredizas.
Coloque el oricio del soporte de modo que permita la
instalación adecuada de la manguera de descarga (ver la
gura H).
• En el caso de ventana de batiente (gura I) siga los puntos
2 y 3 y coloque la boquilla de salida B3 fuera de la ventana
para evacuar el aire caliente.
2
D
MAX100 cm
MAX 39 inches
MIN 35 cm
MIN 14 inches
E
Nota:
• Dado que se requieren herramientas especiales para la
instalación, le sugerimos que el electrodoméstico sea
instalado por personal especializado.
• Cuando instale de modo semipermanente el equipo
de aire acondicionado, debe dejar ligeramente abierta
una puerta (aunque sea sólo 1 cm (1/2 inches) para
garantizar una ventilación adecuada.
• Mantenga las mangueras de aire tan cortas y sin curvas
como sea posible para evitar estrangulamientos.
G
H
I
