Delta 570 Series - INSTALLATION INSTRUCTIONS; Connect Faucet and Water Lines

1
3
2
2
A.
B.

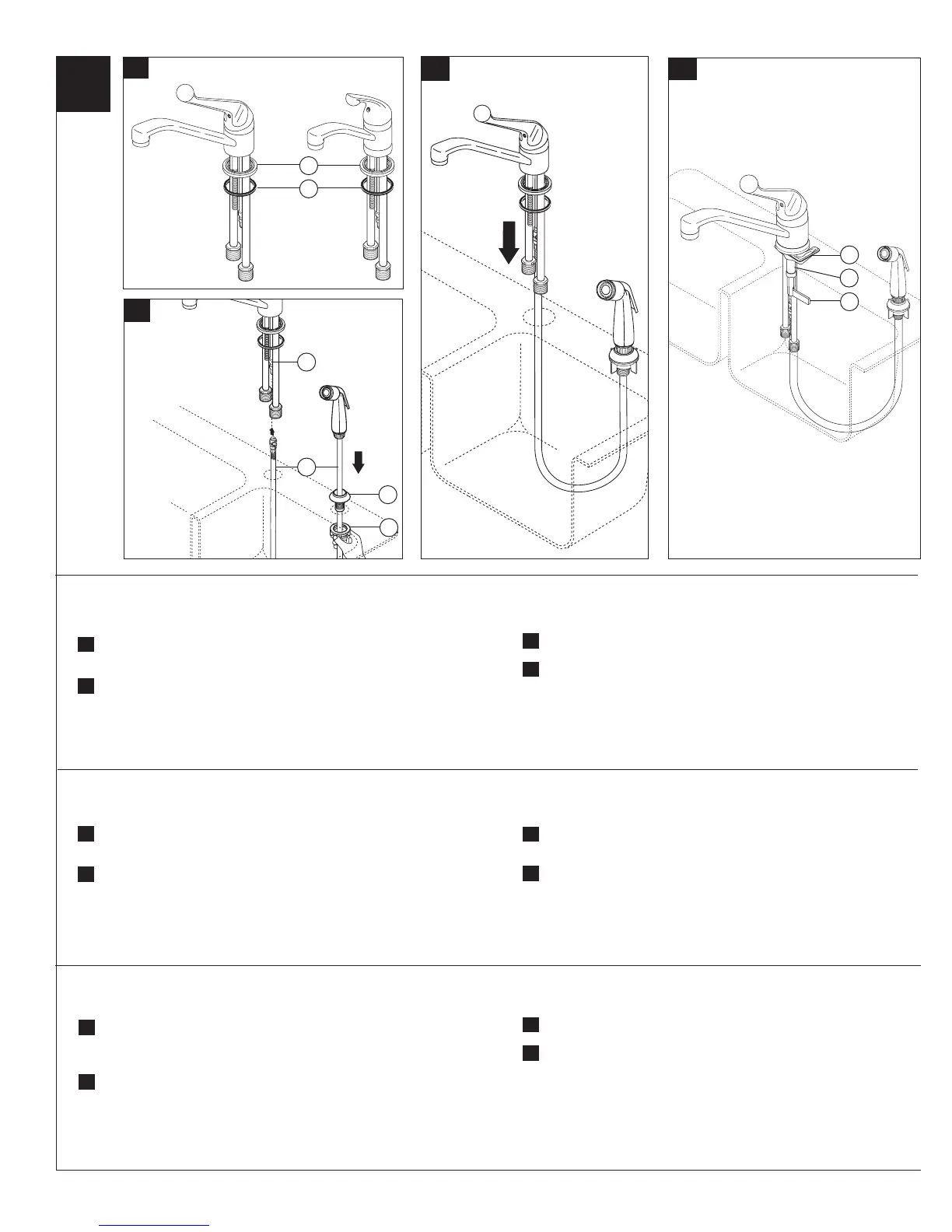

INSTALLATION INSTRUCTIONS
Shut Off Water Supplies.
A.
Place base (1) and gasket (2) on faucet. OPTION: If sink is uneven,
use silicone under the gasket.
B.
IF YOUR MODEL HAS A SPRAY, install spray support (1) and hand
tighten nut (2). Insert spray hose (3) through spray support and up
through sink. Snap quick connect spray hose (3) onto hose nipple (4).
Pull down moderately to insure the connection has been made.
C.
Feed tubes down through hole of sink.
D.
Secure faucet to sink with washer (1) and spacer (2) IF REQUIRED,
using wrench (3).
39347 Rev. C
C.
D.
2
3
1
INSTRUCTIONS D'INSTALLATION
Coupez l'eau.
A.
Placez l'embase (1) et le joint (2) sur le robinet. FACULTATIF : Si
l'évier/lavabo est inégal, appliquez du composé d'étanchéité à la
silicone sous le joint.
B.
MODELE AVEC DOUCHETTE. Installez le logement de douchette
(1) et serrez l'écrou (2) à la main. Introduisez le tuyau souple de
douchette (3) dans le logement de la douchette en le faisant passer par
le dessous de l'évier. Encliquetez le tuyau souple à raccord rapide (3) de
la douchette sur le mamelon (4) du tuyau souple de la douchette.
Tirez modérément sur le tuyau souple pour vous assurer qu’il est
bien branché.
C.
Introduisez les tubes de cuivre, dans le trou de l'évier/lavabo.
D.
Fixer le robinet à l'évier/lavabo à l'aide de la rondelle (1) et de
la bague d'espacement (2), AU BESOIN, en vous servant de
la clée (3).
INSTRUCCIONES PARA LA INSTALACIÓN
Cierre los Suministros de Agua.
A.
Coloque la base (1) y el empaque (2) en la llave. OPCIÓN: Si el
fregaderos/lavamanos esta desnivelado, use silicon debajo del empaque.
B.
SI SU MODELO TIENE UN ROCIADOR, instale el soporte del
rociador (1) y apriete a mano la tuerca (2). Incerte la manguera del
rociador (3) a través del soporte del rociador y hacia arriba a través del
fregaderos.
Conecte a presión la manguera del rociador de conexión
rápida (3) en la entrerrosca de la manguera del rociador (4). Hale hacia
abajo moderadamente para asegurar que la conexión se ha hecho.
C.
Avance los tubos hacia abajo a través del hoyo en el
fregaderos/lavamanos.
D.
Fije la llave en el fregaderos/lavamanos con la arandela (roldana)
(1) y el separador (2) SI ES REQUERIDO, utilizando una llaves de
tuercas (3).
1
2
1
4
