92728 Rev. E

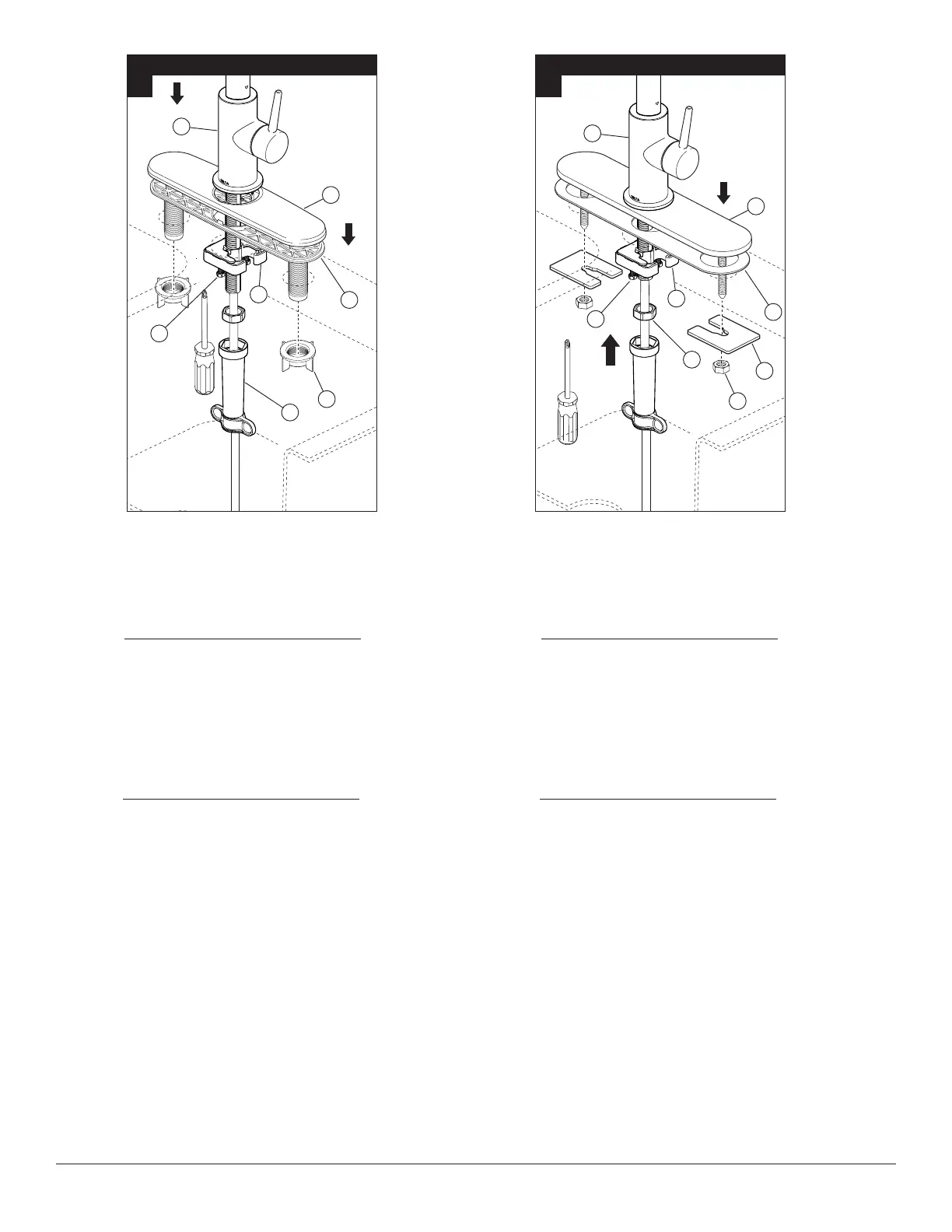

Models: 9113 and 19933 only. For optional installations using
the 10 1/2” escutcheon, order RP92233 (specify finish) not
supplied. Place the 10 1/2" escutcheon (6) and gasket (7) under
faucet (1), hand tighten using escutcheon nuts (8). Mount as
shown above using the mounting bracket (2). Tighten mounting
nut (3) securely by hand, and then tighten with wrench provided.
Then, using a Phillips screwdriver, tighten locking screws (5).
Optional Escutcheon Installation
OPTIONAL / OPCIONAL / FACULTATIVE
Instalación de la chapa de cubierta opcional
Sólo para los modelos: 9113 y 19933. Para las instalaciones
opcionales utilizando la chapa de 10 1/2”, no se incluye con la
orden RP92233 (especifique el acabado). Coloque la chapa de
10 1/2” (6) y el empaque (7) debajo de la llave de agua/grifo (1),
apriételos a mano con las tuercas de la chapa (8). Instale como
se muestra arriba usando el soporte de montaje (2). Apriete
bien la tuerca de montaje a mano (3) con la llave de tuercas
suministrada y, a luego, con un destornillador Phillips, apriete los
tornillos de fijación (5).
Installation de la plaque de finition facultative
Modèles : 9113 et 19933 seulement. Pour l’installation du
robinet avec la plaque de finition de 10 1/2 po facultative,
commandez la trousse RP92233 (précisez le fini) non fournie.
Placez la plaque de finition de 10 1/2 po (6) et le joint (7) sous le
robinet (1), puis serrez les écrous de la plaque de finition (8) à la
main. Montez le robinet de la manière indiquée ci-dessus à l’aide
de la fixation (2). Serrez l’écrou de montage (3) solidement à la
main, puis serrez-le à l’aide de la clé fournie. Serrez ensuite les
vis de blocage (5) à l’aide d’un tournevis Phillips.
2
6
7
3
1
8
5
Models: 9159, 1983 and 1997 only.For optional installations using
the 10 1/2” escutcheon, (specify finish) not supplied. Place the 10
1/2" escutcheon (6) and gasket (7) under faucet (1), hand tighten
using escutcheon washers (8) and nuts (9). Mount as shown above
using the mounting bracket (2). Tighten mounting nut (3) securely by
hand, and then tighten with wrench provided. Then, using a Phillips
screwdriver, tighten locking screws (5).
Optional Escutcheon Installation
OPTIONAL / OPCIONAL / FACULTATIVE
2
6
7
3
1
9
5
8
Modelos: 9159, 1983 y 1997 solamente.Para las instalaciones
opcionales utilizando la chapa de cubierta de 10 1/2”, (especifique
el acabado) no suministrada. Coloque la chapa de 10 1/2” (6) y la
junta (7) debajo de la llave de agua/grifo (1), apriete a mano con
las arandelas (8) y las tuercas (9). Monte como se muestra arriba
usando el soporte de montaje (2). Apriete la tuerca (3) firmemente
con la mano y luego apriete con la llave suministrada. Luego, con un
destornillador Phillips, apriete los tornillos de fijación (5).
Instalación de la chapa de cubierta opcional
Modèles : 9159, 1983 et 1997 seulement.Pour l’installation du
robinet avec la plaque de finition facultative de 10 1/2 po (précisez
le fini) non fournie. Placez la plaque de finition de 10 1/2 po (6) et le
joint (7) sous le robinet (1), puis immobilisez-les à l’aide des rondelles
(8) et des écrous (9) de la plaque de finition en serrant ces derniers
à la main. Montez le robinet de la manière indiquée à l’aide de la
fixation de montage (2). Serrez les écrous de montage (3) solidement
à la main, puis serrez-les à l’aide de la clé fournie. Serrez ensuite les
vis de blocage (5) à l’aide d’un tournevis Phillips.
Installation de la plaque de finition facultative
A.
B.
