MONTAJE
CONJUNTO DE PATA DE
SOPORTE VERTICAL

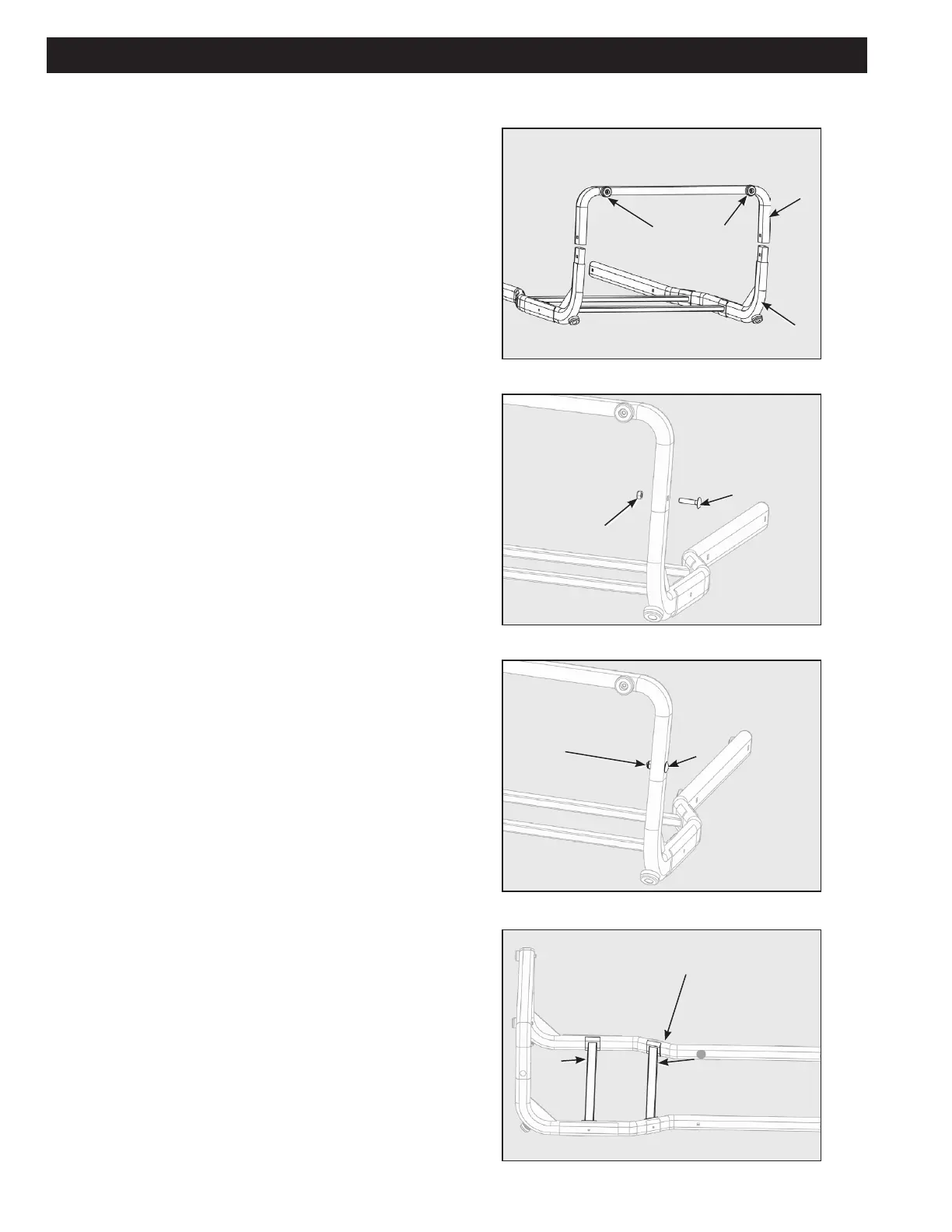

Acople la Varilla de soporte de la pata derecha (La varilla de
soporte de la pata derecha no se muestra en la Figura 1) y la
Varilla de soporte de la pata izquierda (D) al Tubo de conexión
de la varilla de soporte (G). (Figura 1)
Nota: Los pies de goma apuntarán hacia afuera de las varillas
de soporte G y D.
Asegure el Conjunto con un Perno de carro M8 x 35mm (R) y
la Contratuerca M8 (S) asegurándose que la escuadra sobre
el Perno de carro (R) quede correctamente colocada en el
agujero cuadrado en la parte exterior del tubo. (Figura 2)
Ajuste la Contratuerca M8 (S) con la Llave (J) provista. Repita
este paso de montaje en el otro lado del conjunto. (Figura 3)
Coloque el Tubo de conexión de cruz recta (l) y el Tubo de
conexión de cruz angular (H) dentro del Conjunto de soporte
de la pata como se muestra. (Figura 4)
Figura 4
Figura 1
Figura 2
Figura 3
G
D
I
H
1
Patas de
goma
S
R
S
J
