77310 Rev. G
9
6
A.

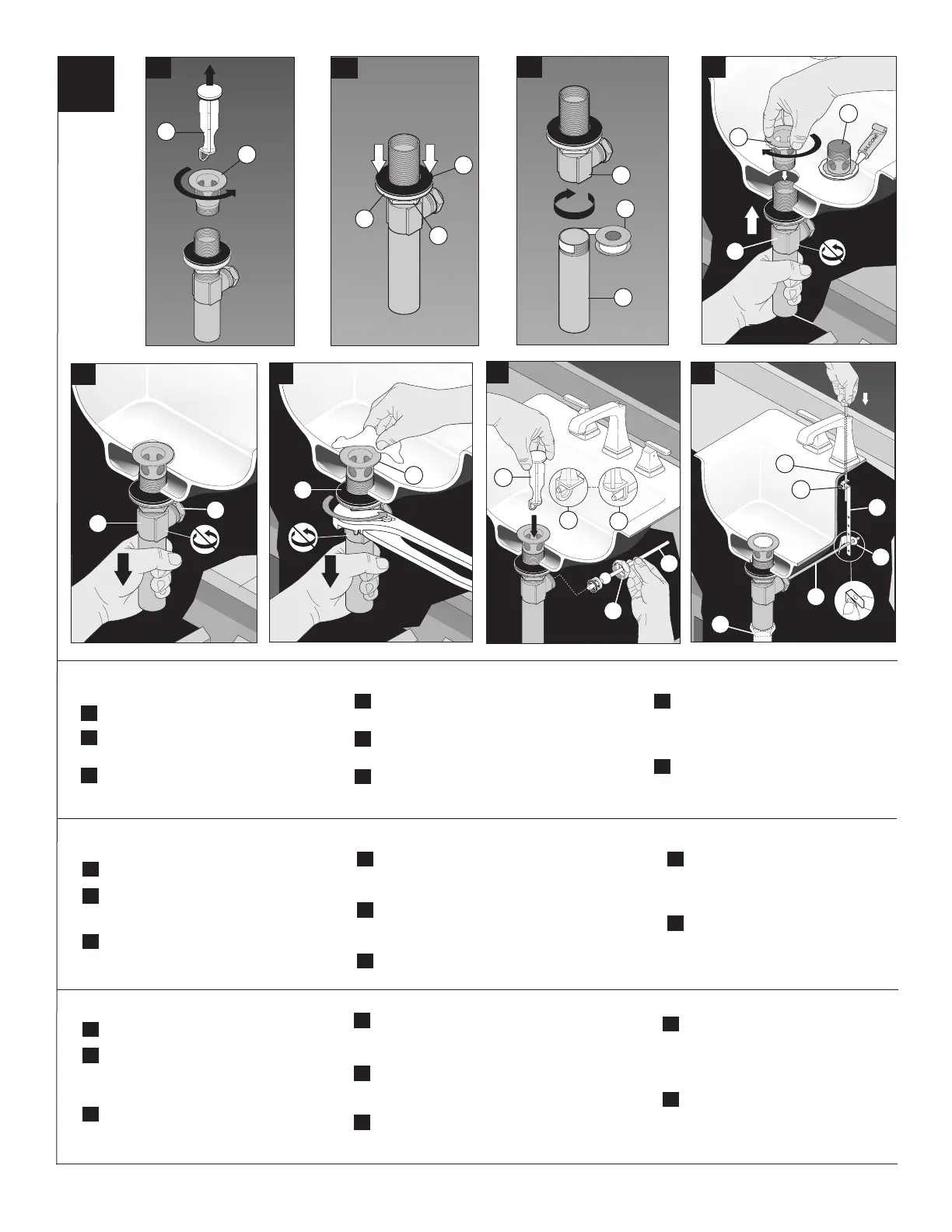

Remove stopper (1) and flange (2).
B.
Screw nut (1) all the way down. Push
washer (2) and gasket (3) down.
C.
Remove tailpiece (1) from body (2), add
plumber tape (3), replace tailpiece.
D.
Apply silicone to underside of flange (1). Insert
body (2) into sink. Screw flange (1) into body (2).
E.
Pivot (1) must face faucet. Pull assembly (2)
down firmly and hold in place. DO NOT TWIST.
F.
Tighten nut/washer/gasket (1), clean off excess
silicone (2). DO NOT TWIST.
A.
B.
G.
Remove pivot nut (1). Install horizontal
rod (2) and stopper (3) as removable (4)
or non-removable (5). Hand tighten pivot
nut (1).
H.
Attach horizontal rod (1) to strap (2) using clip
(3). Install lift rod (4) into strap (2), tighten
screw (5). Connect assembly to drain (6).
A.
Quite el tapón (1) y el reborde (2).
B.
Atornille la tuerca (1) completamente hasta
abajo. Empuje la arandela/roldana (2) y el
empaque (3) hacia abajo.
C.
Quite el tubo de cola (1) del cuerpo (2),
aplique cinta (3), coloque otra vez
el tubo de cola.
D.
Aplique silicón a la parte interior del reborde (1).
Inserte el cuerpo (2) en el lavamanos. Atornille
el reborde (1) en el cuerpo (2).
E.
El pivote (1) debe de estar de frente a la llave.
Hale el ensamble (2) hacia abajo firmemente y
sujételo en sitio. NO LO GIRE.
F.
Apriete la tuerca/arandela/empaque (1), limpie el
exceso de silicón (2). NO LO GIRE.
G.
Quite la tuerca del pivote (1). Instale la
barra horizontal (2) y el tapón (3) como
desmontable (4) o fijo (5). Apriete a mano
la tuerca del pivote (1).
H.
Una la barra horizontal (1) a la barra chata (2)
utilizando el gancho (3). Instale la barra de alzar
(4) a la barra chata (2), apriete el tornillo (5).
Conecte el ensamble al desagüe (6).
A.
Enlevez la bonde (1) et la collerette (2).
B.
Serrez l’écrou (1) pour le faire descen
complètement. Poussez la ronde
lle (2)
et le joint (3) vers le bas.
C.
Enlevez le raccord droit de vidange (1)
du corps (2), appliquez du ruban (3), puis
remettez le raccord droit en place.
D.
Appliquez du composé à la silicone sous la col-
lerette (1). Introduisez le corps (2) dans lav-abo,
puis vissez la collerette (1) dans le corps (2).
E.
Le pivot (1) doit faire face au robinet. Tirez
l’ensemble (2) vers le bas fermement et maintenez-le
en place. PRENEZ GARDE DE LE TORDRE.
F.
Serrez l’écrou contre la rondelle et le joint (1), puis
enlevez le surplus de composé à la silicone (2).
PRENEZ GARDE DE TORDRE LE PIVOT.
G.
Enlevez l’écrou du pivot (1). Installez la
tige horizontale (2) et la bonde (3) de
manière que la bonde soit amovible (4) ou
non amovible (5). Serrez l’écrou (1) du
pivot à la main.
H.
Fixez la tige horizontale (1) au feuillard (2) à
l’aide de l’agrafe (3). Installez la tige de manoeu-
vre (4) au feuillard (2) et serrez la vis (5). Fixez
l’ensemble au renvoi (6).
1
2
2
3
C.
F.
1
2
1
2
3
2
4
6
G.
1
3
4
5
2
E.
1
2
D.
Metal Pop-Up
Desagüe Automático de Metal
Renvoi Mécanique en Métal
3
H.
5
1
2
1
1
1
