11

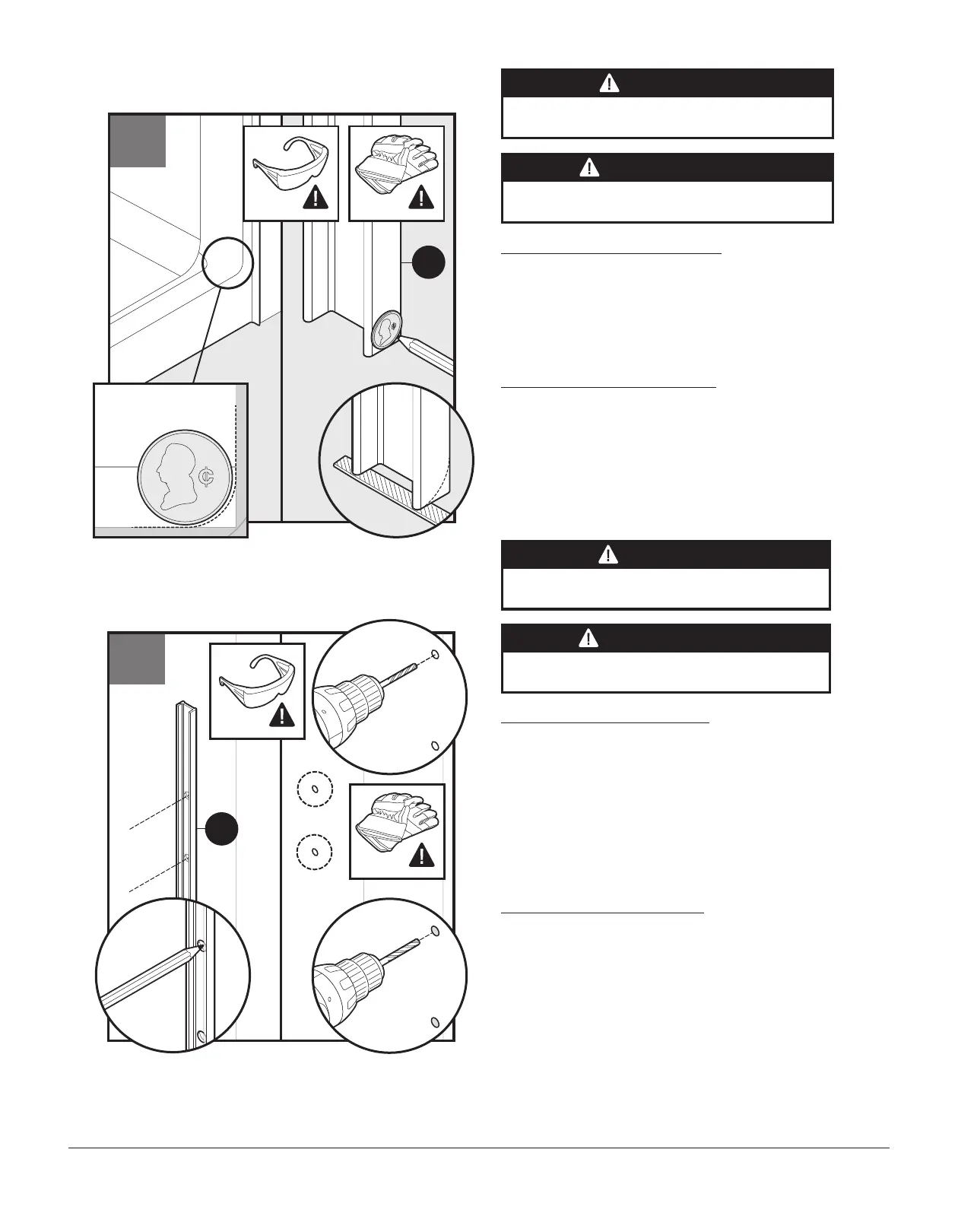

Curved Threshold Enclosures
IMPORTANT: The wall bracket template (S1) must sit flat against the
shower wall and bottom threshold ledge.
The area where the wall and bottom threshold meet may be curved.
If needed, use a coin to mark and transfer the corner radius of the
fixture to the bottom corner of wall bracket template (S1).
Using a flat file, round the wall bracket template (S1).
Cabinas con umbral curvado:
IMPORTANTE: La plantilla de soporte de pared (S1) debe estar bien
apoyada contra la pared de la ducha y la cornisa inferior del bordillo.
El área donde la pared y el umbral inferior se encuentran puede
estar curvada. Si es necesario, utilice una moneda para marcar y
transferir el radio de la esquina de la instalación a la esquina inferior
de la plantilla de soporte de pared (S1).
Utilizando una lima plana, redondee la plantilla de soporte de
pared (S1).
2
4a
3
1
Front / Frente
S1
CAUTION
PRECAUCIÓN
CAUTION
PRECAUCIÓN
CAUTION
To avoid risk of injury or product damage, make sure that
you drill into studs.
PRECAUCIÓN
Para evitar el riesgo de lesiones o daños al producto,
asegúrese de perforar en los montantes.
CAUTION
Wear safety glasses and cut resistant gloves with non-slip
grip when drilling or cutting to avoid risk of injury.
PRECAUCIÓN
Use gafas protectoras y guantes anticorte y antideslizantes
al taladrar o cortar para evitar el riesgo de lesiones.
Use cut-resistant gloves with appropriate grip to avoid
risk of injury from sharp edges or corners.
Use guantes resistentes a los cortes con el agarre
apropiado para evitar el riesgo de lesiones por los bordes
y esquinas afiladas.
To avoid risk of injury or product damage, DO NOT remove
corner protectors on the glass panel(s) until the panels are
installed.
Para evitar el riesgo de lesiones o danos al producto NO quite
los protectores de las esquinas en el panel o paneles de vidrio
hasta que estos esten instalados.
4b
5/16"5/16"
S1
For Acrylic Enclosures Only
Using a marking tool, mark the holes in wall bracket
template (S1).
Remove wall bracket template (S1).
Drill a 1/8" pilot hole at each location.
Next, redrill a 5/16" hole at each location.
For Shower: Bottom hole is 67-3/16" (170.6 cm) from the sill. Top
hole is 68-11/16" (174.5 cm) from the sill.
For Tub: Bottom hole is 55-3/16" (140.2 cm) from the sill. Top hole
is 56-11/16" (143.9 cm) from the sill.
Solo para recintos acrílicos
Utilizando una herramienta de marcado, marque los orificios de la
plantilla de soporte de pared (S1).
Retire la plantilla de soporte de pared (S1).
Taladre un orificio piloto de 1/8" (3,17 mm) en cada ubicación que
se marcó en el paso anterior.
A continuación, vuelva a taladrar un agujero de 5/16"
(7,93 mm) en cada ubicación.
Para la ducha: El orificio del extremo inferior está a 67-3/16" (170.6
cm) del bordillo. El orificio del extremo superior está a 68-11/16"
(174.5 cm) del bordillo.
Para la tina: El orificio del extremo inferior está a 55-3/16" (140.2
cm) del bordillo. El orificio del extremo superior está a 56-11/16"
(143.9 cm) del bordillo.
CAUTION
PRECAUCIÓN
CAUTION
PRECAUCIÓN
CAUTION
To avoid risk of injury or product damage, make sure that
you drill into studs.
PRECAUCIÓN
Para evitar el riesgo de lesiones o daños al producto,
asegúrese de perforar en los montantes.
CAUTION
Wear safety glasses and cut resistant gloves with non-slip
grip when drilling or cutting to avoid risk of injury.
PRECAUCIÓN
Use gafas protectoras y guantes anticorte y antideslizantes
al taladrar o cortar para evitar el riesgo de lesiones.
Use cut-resistant gloves with appropriate grip to avoid
risk of injury from sharp edges or corners.
Use guantes resistentes a los cortes con el agarre
apropiado para evitar el riesgo de lesiones por los bordes
y esquinas afiladas.
To avoid risk of injury or product damage, DO NOT remove
corner protectors on the glass panel(s) until the panels are
installed.
Para evitar el riesgo de lesiones o danos al producto NO quite
los protectores de las esquinas en el panel o paneles de vidrio
hasta que estos esten instalados.
