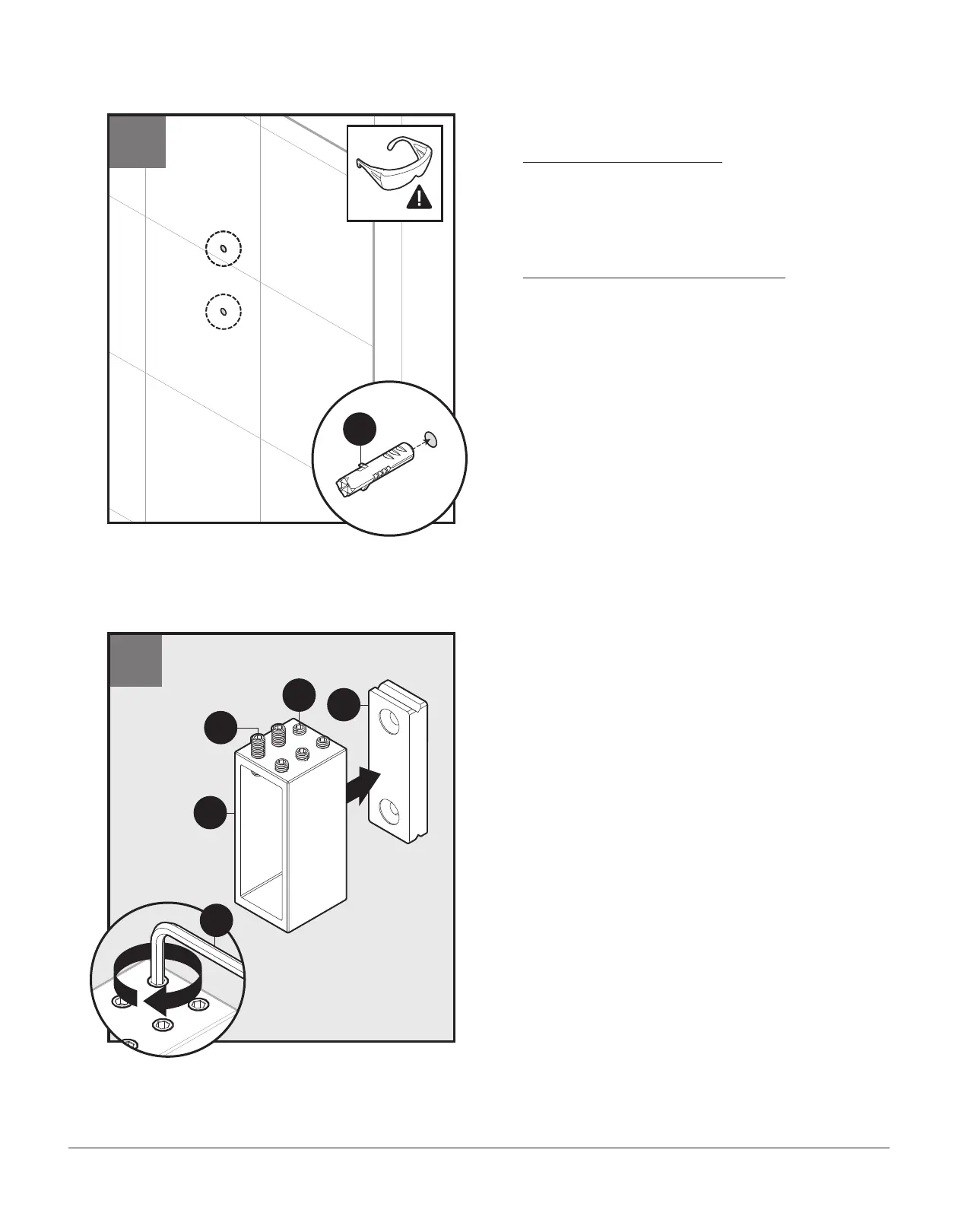

Using supplied 2.5 mm hex wrench (T1), loosen all hex
screws ( Q2, R2 ) to remove collar wall bracket ( S2 ) from
collar ( T2 ).
Utilizando la llave hexagonal de 2.5 mm incluida (T1),
afloje los tornillos hexagonales (Q2, R2) para retirar el
soporte de pared de collarín (S2) del collarín (T2).
5b
P1
x2
For Tile Enclosures Only
Insert tile anchors (P1) in each hole location. The tile
anchors (P1) should fit securely into the holes.
NOTE: Tile anchors (P1) MUST be used as an added
support.
Repeat steps 5a-5b for other end of enclosure.
Solo para recintos de baldosas:
Inserte los anclajes para baldosas (P1) en la ubicación de
cada orificio. Los anclajes para baldosas (P1) deben encajar
firmemente dentro de los orificios.
NOTA: Los anclajes para baldosas (P1) se DEBEN utilizar
como soporte adicional.
Repita los pasos 5a-5b para el otro extremo del recinto.
