Install a magnetic side jamb cover (V1) to the bottom of
the magnetic side jamb (J1).
Instale una cubierta de jamba magnética lateral (V1) en
el extremo inferior de la jamba magnética lateral (J1).
Curved Threshold Enclosures

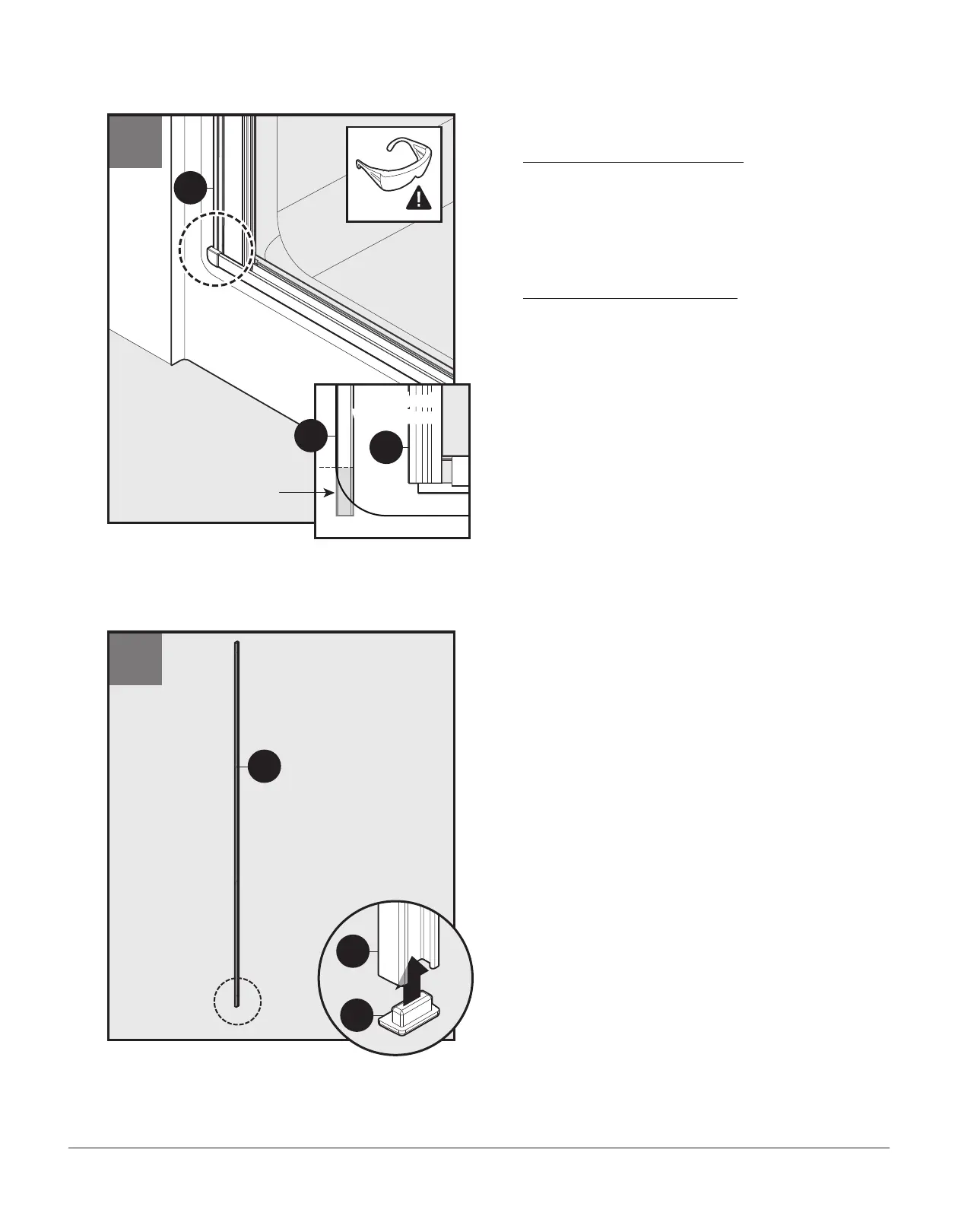

If there is a radius at the bottom where the side wall
meets the sill, mark the bottom of the magnetic side
jamb (J1) where the side wall begins to curve as shown
in Figure 52.
Use a saw and miter box to cut off this length from the
magnetic side jamb (J1) and the magnetic strip (K1).
Repeat for other side.
Cabinas con umbral curvado
Si hay un radio en el extremo inferior donde la pared
lateral se conecta con el bordillo, marque el extremo
inferior de la jamba magnética lateral (J1) donde la
pared lateral comienza a curvarse como se muestra en
la figura 52.
Utilice una sierra y una caja de ingletes para cortar
el largo de la jamba magnética lateral (J1) y la banda
magnética (K1). Repita el proceso para el otro lado.
53
J1
J1
V1
52
J1
J1
K1
Magnetic side jamb
section to cut
Jamba magnética
lateral a cortar
Side View/
Vista lateral
Side View/
Vista lateral
