2 86429 Rev. D

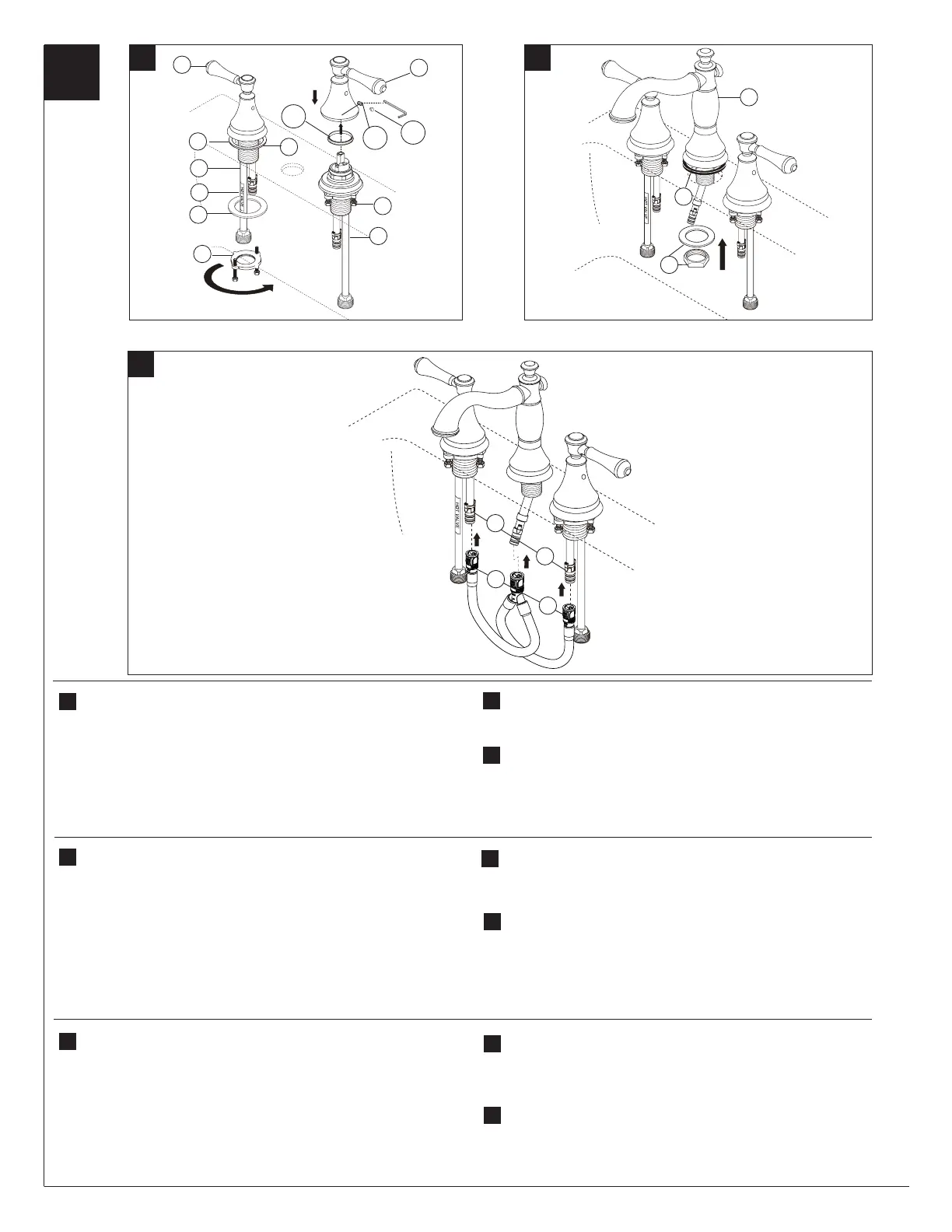

Slide hot (1) and cold (2) end valves with gasket (3) through sink.
Note: Hot side endvalve is labeled (4). Secure end valves with
washers (5) & threaded brackets (6). Hand tighten brackets (6) onto
shank (7). Lock brackets into position by tightening screw (8). Install
handles (9) on end valves and secure with set screw (12). Be sure
glide ring (10) is properly seated in bottom of handles before
installing. Push in button cover (11) to conceal set screw (12).
Install the spout (1) and gasket (2) . Secure with washer and nut (3).
Note: If sink is uneven, use silicone under the gasket.
Instale el tubo de salida (1) y el empaque (2). Fije la arandela y la
tuerca (4). Nota: Si el lavamanos no está nivelado, use silicón
debajo del empaque.
Installez le bec (1) et le joint (2). Immobilisez-les avec la rondelle et
l’écrou (4). Note: Si l’évier est inégal, appliquez du composé à la
silicone sous le joint.
1
Deslice las válvulas nales, caliente (1) y fría (2) en los empaques (3)
a través del lavamanos. Nota: el extremo de la válvula de agua
caliente ¡está marcada con etiqueta (4). Fije las válvulas extremas
con las arandelas (5) y los soportes en roscados (6). Apriete a mano
los soportes (6) en la espiga (7). Entrabe los soportes en su posición
apretando los tornillos (8). Instale las manijas (9) en las válvulas
nales y asegúrela con el tornillo de presión (12). Antes de instalar,
asegúrese que el aro para deslizar (10) esté apropiadamente
colocado en la parte inferior de la manija. Presione el botón de
cobertura para (11) ocultar tornillo de jación (12).
Passez la soupape d’eau chaude (1) et la soupape d’eau froide (2)
avec le joint (3) respectif dans les trous de l’évier. Note: La soupape
d’eau chaude est identiée par une étiquette (4). Fixez les soupapes
avec les rondelles (5) et les xations letées (6). Vissez les xations
(6) à la main sur l’entrée d’eau (7). Bloquez les xations en place en
serrant les vis (8). Montez les poignées(9) sur les soupapes. Assurez-
vous que l’anneau de glissement (10) estbien calé au fond de la
poignée avant l’installation. Appuyez sur le couvercle de Bouton pour
dissimuler (11) la vis de reglage (12).
A. B.
C.
1
2
8
6
7
9
9
4
10
12
11
3
5
A
.
A
.
A
.
B
.
C
.
B
.
C
.
B
.
C
.
1
3
2
Push quick connects (1) rmly upward and snap onto receiving tubes (2).
Pull down moderately to ensure connection.
Presione las conexiones rápidas (1) rmemente hacia arriba y encaje
en los tubos de entrada de agua (2). Hale hacia abajo moderadamente
para asegurar que se realizó la conexión.
Poussez les raccords rapides (1) fermement vers le haut et bloquez-les
sur les tubes récepteurs (2). Tirez modérément sur le tuyau pour vous
assurer qu’il est bien branché.
1
1
2
2
