Delta CASSIDY Series Install Guide

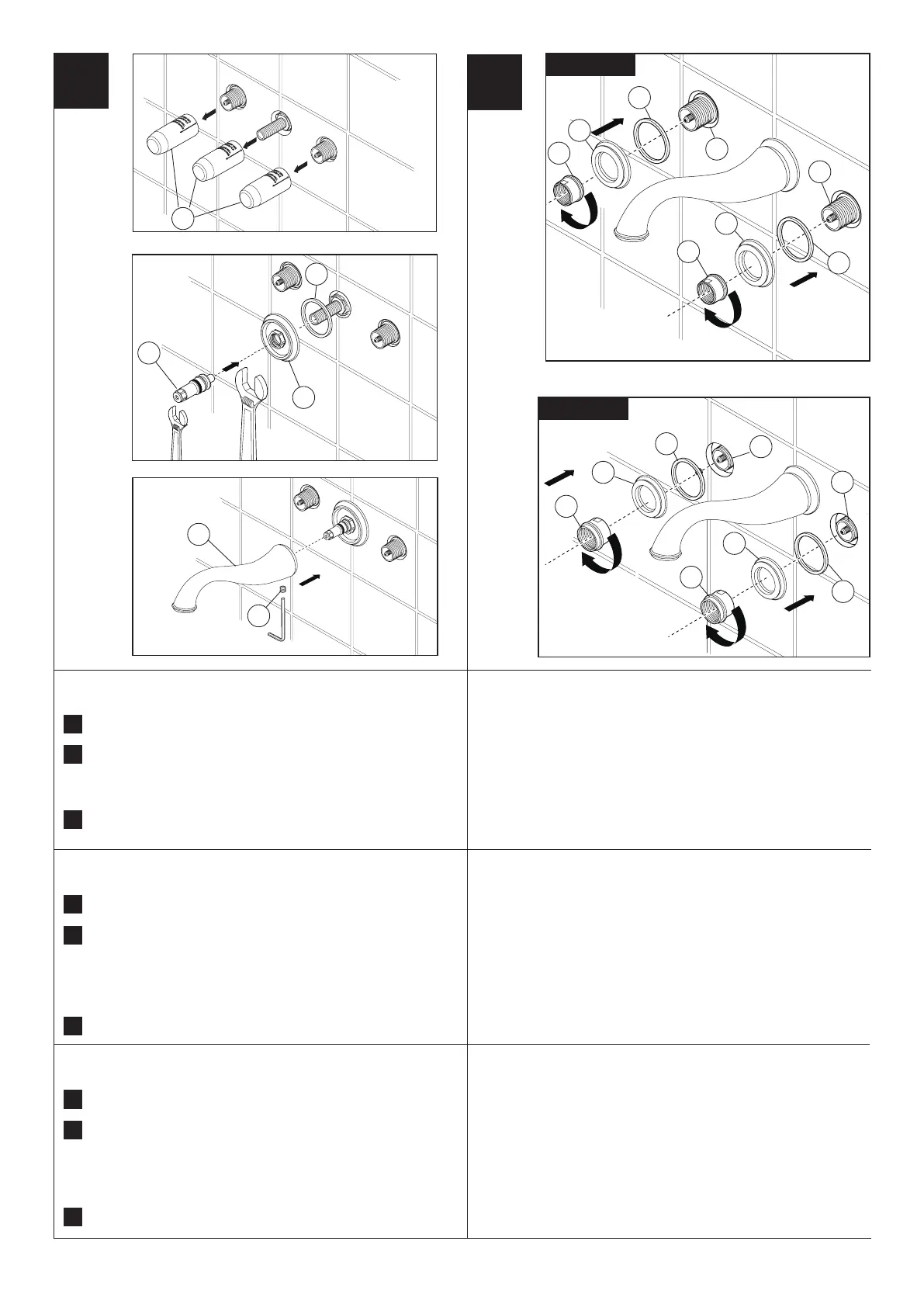

SPOUT FLANGE AND SPOUT INSTALLATION
INSTALACIÓN DEL ADAPTADOR DEL SURTIDOR
MONTAGE DE L’ADAPTATEUR DU BEC
Pull off plasterguards (1) and discard them.
Saque, halando, los protectores de yeso (1) y descártelos.
Retirez les protecteurs (1) et jetez-les.
Install spout (1) and secure with set screw (2).
Instale el surtidor (1) y je con un tornillo de ajuste (2).
Installez le bec (1) et xez-le avec la vis de calage (2).
Install spout ange (1) and gasket (2).
Option: If mounting surface
is uneven, apply suitable sealant to the back surface of gasket,
according to the manufacturer’s instructions.
Install spout tube
adapter (3). Tighten until adapter bottoms out on ange.
Instaleelrebordedelsurtidor(1)yelempaque(2).
Opción:Siestáinstal
andoenunasuperficieque está desnivelada, aplique un sellador
adecuado al dorso de la supercie de la empaque, de acuerdo a
las instrucciones del fabricante.
Instale el adaptador del tubo del
surtidor (3). Apriete los botones del adaptador hasta que queden contra
la reborde de la manija.
Installez l’embase (1) et le joint (2) du bec.
Facultatif : Si la surface de
montage est inégale, appliquez un composé d’étanchéité adéquat à
l’endos de chacune des rosaces conformément aux instructions du
fabricant.
Installez l’adaptateur du tube du bec (3). Serrez l’adaptateur
jusqu’à ce qu’il fasse saillie par rapport embase de manette.
87763 Rev. A
5
1
1
1
2
2
3
A.
A.
A.
B.
B.
B.
C.
C.
C.
HANDLE FLANGE INSTALLATION
INSTALACIÓN DEL REBORDE DE LA MANIJA
INSTALLATION DE L’EMBASE DE LA MANETTE
Install handle flange (1) and gasket (2). Secure with flange nut (3). If
mounting sleeve (4) is extending from nished wall more than 3/8", install
flange nut as shown in
figure 1
. If mounting sleeve (4) is sub flush or
extending less than 3/8" from nished wall, install ange nut as shown in
gure 2
.
Instale el reborde de la manija (1) y el empaque (2). Fije con la tuerca con
la arandela incorporada (3). Si la manga de instalación (4) sobrepasa más
de 3/8" de la pared acabada, instale la tuerca con la arandela incorporada
como se muestra en el
diagrama 1
. Si la manga de instalación (4) está
por debajo del nivel de la pared o se extiende menos de 3/8" de la pared
acabada, instale la tuerca con la arandela incorporada como se muestra
en el
diagrama 2
.
Installez l’embase de la manette (1) et le joint (2). Fixez la manette avec
l’écrou à embase (3). Si la saillie du manchon (4) par rapport à la surface
du mur est supérieure à 3/8 po, installez l’écrou à embase comme le
montre la
gure 1
. Si le manchon (4) est en retrait par rapport à la surface
du mur ou s’il présente une saillie de moins de 3/8 po par rapport à celle-
ci, installez l’écrou à embase comme le montre la
gure 2
.
2
1
1
2
1
3
3
3
4
4
2
2
Figure
1
Figure
2
1
4
1
2
3
4
