本使用說明書僅提供電氣規格、功能規格、安裝配線及部份使用說明，其它應用或詳細之程式設計及指
令說明請見 DVP-PLC 應用技術手冊【程式篇】。
功能擴充卡系列均為開放型 (OPEN TYPE)，沒有任何機殻保護，因此使用者安裝時，除必須關閉主機
電源，並且在安裝時必須作好防靜電的措施(例如：配戴防靜電手套)，以避免擴充卡表面的電子零件受
到靜電的破壞。
本使用說明書提供 DVP 系列各類型功能擴充卡使用說明，因此請使用者依所訂購之擴充卡型號對照以
下產品型號內之相關說明。
產品簡介與使用
本產品係 DVP-EH 系列 PLC 各項功能的擴充，包含有類比輸出/輸入卡(AI/AO)，數位輸出/輸入卡(DI/DO)，
通訊口擴充卡及記憶體功能卡。種類說明及產品序號請參考下表：

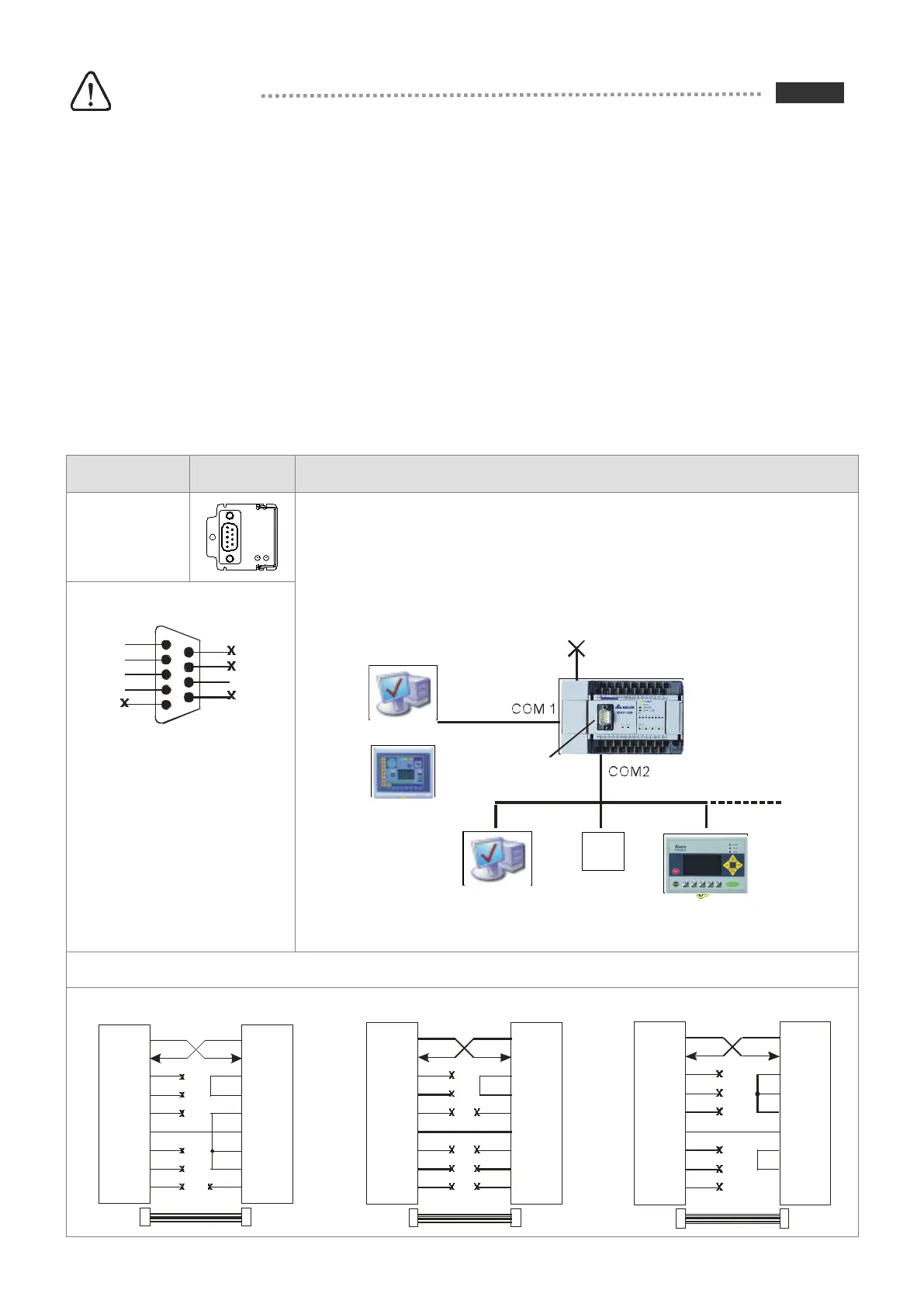

產品序號 外觀參考 功 能 說 明
DVP-F232
(RS-232 卡)
EH2 主機內建 COM1(RS-232)，COM2(RS-485)，當使用者希望 COM2
為 RS-232 與 PC 或 MODEM 等周邊裝置連線時，可採用此擴充卡，除通
訊介面不同，其它通訊功能與原 COM2 相同，亦即可作為 Slave 或 Master
模式。但必須注意：當插上此卡後，原內建 COM2(RS-485 失效)，PLC
將系統 COM2 設定為擴充的 RS-232 卡所佔據。系統連接可參考如下：
PC
HMI
or
DVP EH主機
可任選一 ater Slave 置M或 裝
(RS-232)
DVP-F232 DVP-F422或
MODEM
PC
HMI
RS-485通訊口失效
EH3 主機使用時，視為 COM3 卡，可作為 Slave 或 Master 模式。
端子配置 (DB-9 公座)
V. H ig h 表示高電位 亦指邏輯,
1
GND
V. High
Tx
Rx
V. High
5
3
2
1
9
8
7
6
4
注意：
此通訊口與 PC 或 HMI 連
接時，請注意 2, 3 腳位的
信號，請參考如下之信號連
接。
Slave 模式連線應用範例
3
2
7
8
6
5
1
4
9
7
8
6
5
1
4
9
3
2
PLC COM2/COM3
PC RS-232
串列口
DB-9
FEMALE
DB-9
FEMALE
Tx Tx
Rx Rx
Rl.
GND
S.G.
3
2
7
8
6
5
1
4
9
7
8
6
5
1
4
9
3
2
PLC COM2/COM3
DB-9
FEMALE
DB-9
MALE
Tx Tx
Rx Rx
GND
S.G.
台達人機
系列D O P A
3
2
7
8
6
5
1
4
9
7
8
6
5
4
3
2
PLC COM2/COM 3
DB-9
FEMALE
MALE
Tx Tx
Rx Rx
GND
S.G.
DB-25
20
HITECH
人機介面
