- 12 -
DVP32EH00M3/MT 之 X0 ~ X1 及 X4 ~ X5 均為 DC5~24V 高速輸入電路（其餘則為
DC24V 輸入）。此高速輸入電路工作頻率可達 200kHz，主要係用以連接差動（雙線式）
LINE DRIVER 輸出電路用。

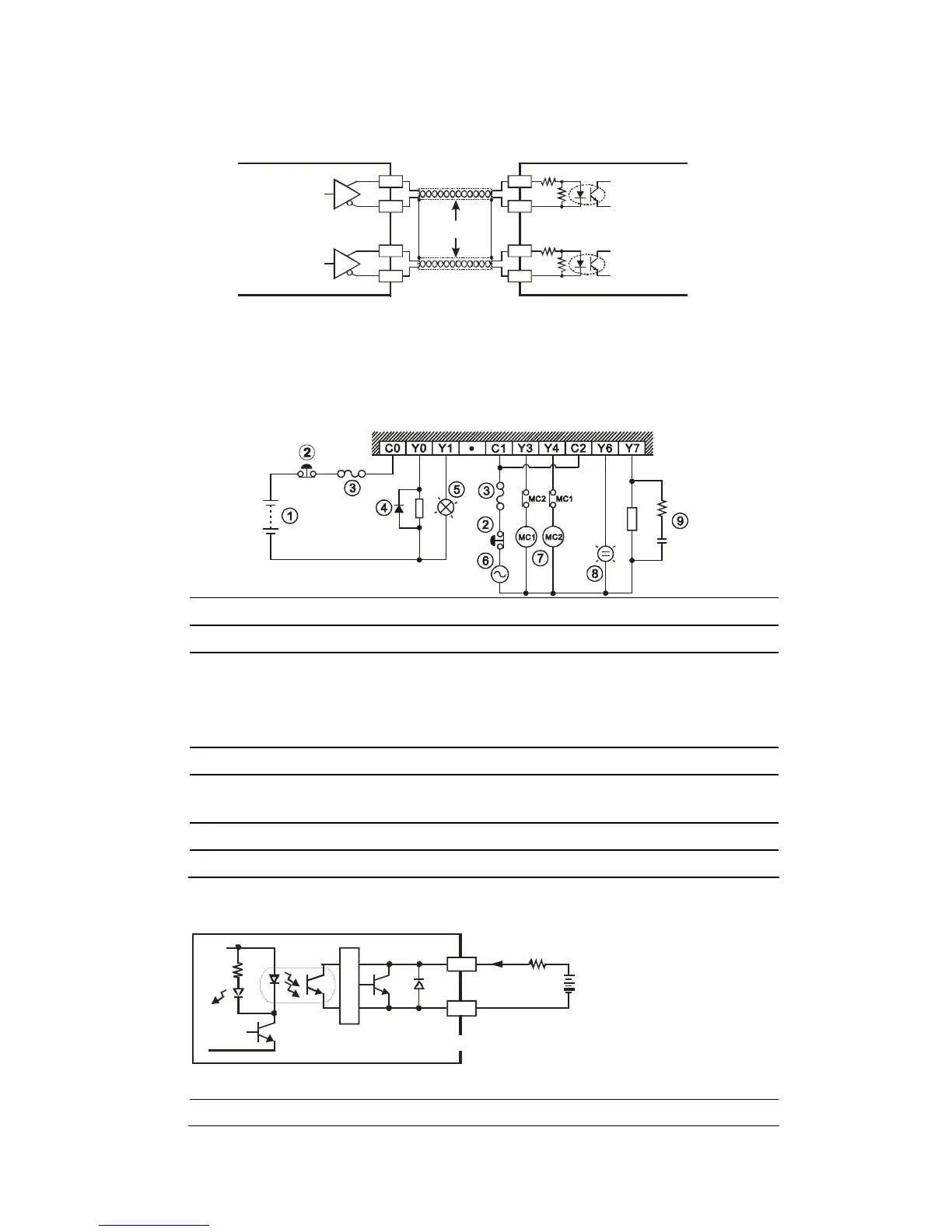

y 差動輸入之接線圖（高速、高雜訊時使用）
雙絞線
A +
A -
B +
B -
差動輸出
X0+
X0-
X1+
X1-
編碼器輸出
DVP32EH00M3/MT 高速輸入
B
A
在雜訊較低且頻率小於 50kHz 之環境下，使用 DC5V/ DC24V 單端之 SINK/SOURCE 輸
入，詳細接線圖請參閱英文版[Figure 8]及[Figure 9]。
 輸出點之配線
y 繼電器輸出回路配線
○
1
直流電源供給 ○
2
緊急停止：使用外部開關
○
3
保險絲：使用 5 ~ 10A 的保險絲容量於輸出接點的共用點，保護輸出點回路
○
4
突波吸收二極體：可增加接點壽命。
1. DC 負載電源之二極體抑制：功率較小時使用（請參閱英文版[Figure 11]）
2. DC 負載電源之二極體+Zener 抑制：大功率且 On/Off 頻繁時使用 （請參閱英文版
[Figure 12]）
○
5
白熾燈（電阻性負載） ○
6
交流電源供給
○
7
互斥輸出：例如，將 Y3 與 Y4 用以控制對應馬達的正轉及反轉，使外部電路形成互鎖，配
合 PLC 內部程式，確保任何異常突發狀況發生時，均有安全的保護措施。
○
8
指示燈：氖燈
○
9
突波吸收器：可減少交流負載上的雜訊（請參閱英文版[Figure 13]）
y 電晶體輸出回路配線
NPN 型式：
Y0
LED
C0
電晶體輸 出
< 0.3A
觸
發
回
路
負載
詳細配線圖請參閱英文版[Figure 15]。
○
1
直流電源供應 ○
2
緊急停止 ○
3
電路回路保護用保險絲
