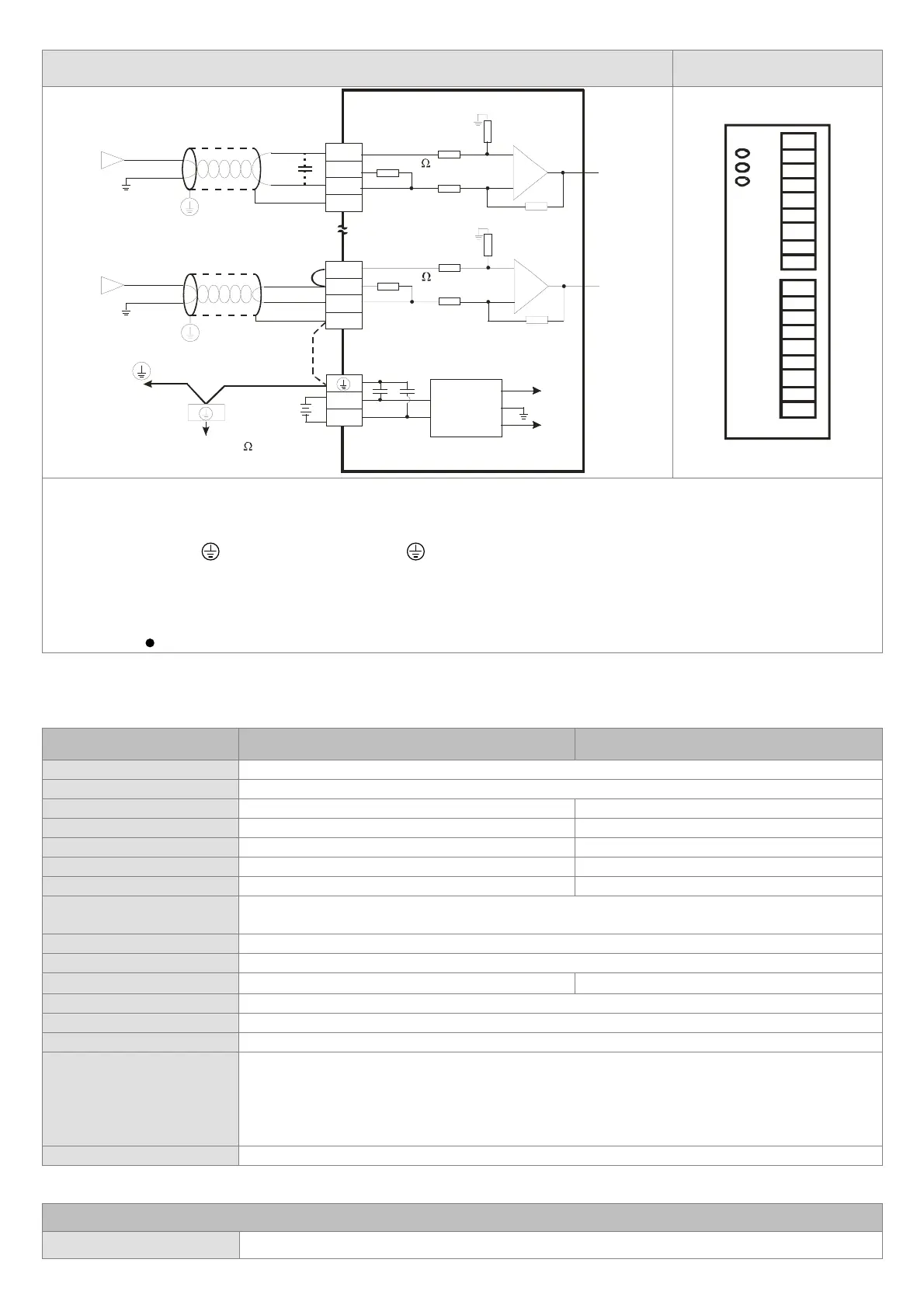

˙DVP04AD-S2 端子配置
隔離*1
電壓輸入
-10V~+10V
V1+
I1+
COM1
CH1
隔離*1
電流輸入
-20mA~+20mA
V4+
I4+
COM4
CH4
*5
*2
24V
0V
接至電源模
組之
DC24V
DC/DC
轉換
+15V
-15V
AG
*4
FG
FG
系統接地點
接地 接地阻抗(
100
以下)
*3
CH1
1M
AG
1M
250
CH4
1M
AG
1M
250
V1+
I1+
COM1
FG
V3+
I2+
COM2
FG
V2+
I3+
COM3
FG
I4+
COM4
FG
V4+
1:類比輸入請與其他電源線隔離
2:如果連接電流信號時,V+ I+V4+ I4+)端子請務必短路。
3:如果雜訊過大請將 FG 及接地端子連接。
4請將電源模組之
端及類比信號輸入模組之 端連接到系統接地點再將系統接點作第三種接地或接到配電箱之
機殼上。
5:如果輸入電壓有漣波造成配線受雜訊干擾時,請連接 0.1 ~ 0.47μF 25V 之電容。
注意:線材長度需等長,單一線長<200 公尺,且單一線阻<100Ω。
注意:空端子
請勿配線。
規格
功能規格
類比/數位(4A/D)模組 電壓輸入(Voltage input 電流輸入(Current input
電源電壓 24VDC20.4VDC ~ 28.8VDC-15% ~ +20%
類比訊號輸入通道 4通道/
類比輸入範圍 ±10V ±20mA
數位轉換範圍 ±8,000 ±4,000
解析度 14 bits1LSB=1.25mV 13 bits1LSB=5
μ
A
DVP04AD-S 輸入阻抗 200KΩ 250Ω
DVP04AD-S2 輸入阻抗 1MΩ 250Ω
總和精密度
0.5% 在(25°C77°F)範圍內滿刻度時。
1% 在(0 ~ 55°C32 ~ 131°F)範圍內滿刻度時。
響應時間 3ms × 通道數
隔離方式 類比與數位端使用光耦合器隔離,類比通道間未隔離。
絕對輸入範圍
±15V ±32mA
數位資料格式 16 位元二補數
平均功能 有(CR#2 ~ CR#5 可設定,範圍 K1 ~ K20
自我診斷功能 上下極限偵測/通道
通訊模式(RS-485
有,包 ASCII/RTU 模式預設通訊格式為 9600, 7, E, 1, ASCII詳細通訊格式請參考 CR#32
說明。
備註 1:當與 PLC 主機串接時,RS-485 通訊無法使用。
備註 2RS-485 通訊修改詳細內容請參考 DVP 程式篇手冊之附錄 薄型系列特殊模組通訊
篇。
DVP-PLC 主機串接說明 模組編號以靠近主機之順序自動編號由 0 7,最大可連接 8 台且不佔用數位 I/O 點數
其他規格
電源規格
額定最大消耗功率 直流 24VDC20.4VDC ~ 28.8VDC-15% ~ +20%2W,由外部電源供應。
