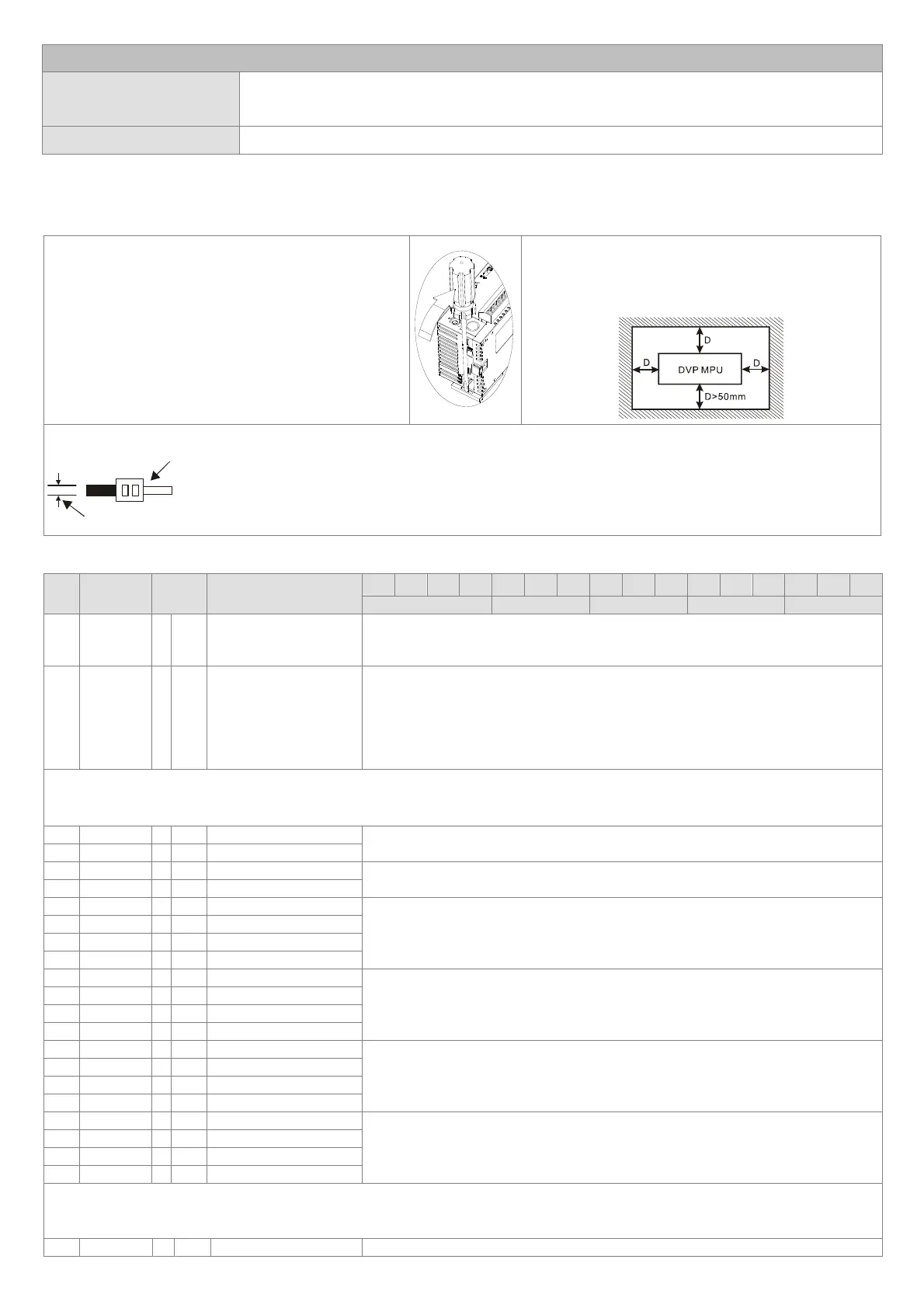

環境規格
操作/儲存環境
1. 操作：0°C ~ 55°C（溫度），5 ~ 95%（濕度），污染等級 2
2. 儲存：-25°C ~ 70°C（溫度），5 ~ 95%（濕度）
耐振動/衝擊 國際標準規範 IEC 61131-2，IEC 68-2-6（TEST Fc）/IEC 61131-2 & IEC 68-2-27（TEST Ea）
安裝及配線
盤內安裝及配線
控制暫存器 CR
CR
編號
RS-485
參數位址
保持型 暫存器名稱
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
保留 CH4 CH3 CH2 CH1
#0 H’4000 ○ R 機種型號
系統內定，資料長度 8 位元（b7 ~ b0
。
DVP04AD-S 機種編碼= H’88。DVP04AD-S2 機種編碼= H’90。
使用者可在程式中將此機種型號讀出，以判斷擴充模組是否存在。
#1 H’4001 ○ R/W 輸入模式設定
輸入模式設定：出廠設定值為 H0000。
模式 0：電壓輸入模式（-10V ~ +10V）
模式 1：電壓輸入模式（-6V ~ +10V）
模式 2：電流輸入模式（-12mA ~ +20mA）
模式 3：電流輸入模式（-20mA ~ +20mA）
模式 7：通道關閉（僅適用 DVP04AD-S2 機種）
CR#1：內容值用來設定類比信號輸入模組內部四個通道的工作模式，每個通道各有四種模式，可獨立設定。
例如要將 CH1 ~ CH4 分別輸入設定為 CH1：模式 0（b2 ~ b0=000），CH2：模式 1（b5 ~ b3=001），CH3：模式 2（b8 ~ b6=010），
CH4：模式 3（b11 ~ b9=011）時，須將 CR#1 設為 H’0688。較高位的位元（b12 ~ b15）將保留。
#2 H’4002 ○ R/W CH1 平均次數
通道 CH1 ~ CH2 訊號的平均次數設定，可設定範圍 K1 ~ K20。出廠設定值為 K10。
#3 H’4003 ○ R/W CH2 平均次數
#4 H’4004 ○ R/W CH3 平均次數
通道 CH3 ~ CH4 訊號的平均次數設定，可設定範圍 K1 ~ K20。出廠設定值為 K10。
#5 H’4005 ○ R/W CH4 平均次數
#6 H’4006
R CH1 輸入信號平均值
通道 CH1 ~ CH4 輸入信號平均值顯示。
預設平均次數設定為 10，即每累計 10 次通道 CH1 ~ CH4 輸入信號時取一次平均。
#7 H’4007
R CH2 輸入信號平均值
#8 H’4008
R CH3 輸入信號平均值
#9 H’4009
R CH4 輸入信號平均值
#12 H’400C
R CH1 輸入信號現在值
通道 CH1 ~ CH4 輸入信號現在值顯示。
#13 H’400D
R CH2 輸入信號現在值
#14 H’400E
R CH3 輸入信號現在值
#15 H’400F
R CH4 輸入信號現在值
#18 H’4012 ○ R/W CH1 微調 OFFSET 值
通道 CH1 ~ CH4 訊號的 OFFSET 設定，出廠設定值為 K0，單位為 LSB。
電壓輸入時：可設定範圍 K-4,000 ~ K4,000
電流輸入時：可設定範圍 K-4,000 ~ K4,000
#19 H’4013 ○ R/W CH2 微調 OFFSET 值
#20 H’4014 ○ R/W CH3 微調 OFFSET 值
#21 H’4015 ○ R/W CH4 微調 OFFSET 值
#24 H’4018 ○ R/W CH1 微調 GAIN 值
通道 CH1 ~ CH4 訊號的 GAIN 設定，出廠設定值為 K4,000，單位為 LSB。
電壓輸入時：可設定範圍 K-3,200 ~ K16,000
電流輸入時：可設定範圍 K-3,200 ~ K10,400
#25 H’4019 ○ R/W CH2 微調 GAIN 值
#26 H’401A ○ R/W CH3 微調 GAIN 值
#27 H’401B ○ R/W CH4 微調 GAIN 值
CR#18 ~ CR#27：需特別注意 GAIN 值－OFFSET 值=+800
LSB
~ +12,000
LSB
（電壓）或+800
LSB
~ +6,400
LSB
（電流
，當此值較小時
（急斜線），對於輸入信號之解析度較細，數位值可做較大的變化。當此值較大時（緩斜線），對於輸入信號之解析度較粗，數位值可做
較小的變化。
#30 H’401E
R 錯誤狀態 儲存所有錯誤狀態的資料暫存器，詳細內容請參照錯誤信息表。
DIN 鋁軌之安裝方法
適合 35mm 之 DIN 鋁軌，主機欲掛於鋁軌時，先將
PLC 下方之固定塑膠片壓入，再將 PLC 由上方掛上
再往下壓即可。欲取下 PLC 時，PLC 底部下之固定
塑膠片，以起子插入凹槽，向上撐開即可，該固定機
構塑膠片為保持型，當所有的固定片撐開後，再將
PLC 往上外方取出，如右圖所示：
PLC 在安裝時，請裝配於封閉式之控制箱內，其周
圍應保持一定之空間（如下圖所示），以確保 PLC
散熱功能正常。
配線
22-16AWG
< 1.5mm
1. 輸出/入配線端請使用 22-16AWG（1.5mm）單蕊祼線或多蕊線，端子規格如左所示。PLC
端子鏍絲扭力為 1.95 kg-cm（1.7Ib-in）。
2. 在配線時請勿請輸入點信號線與輸出點或電源等動力線置於同一線糟內。
3. 只能使用 60/75°C 銅導線。
