*1: 僅適用於 06SN11R 機種
*2:
請參閱英文版[Figure 1]
*3:
請參閱英文版[Figure 2]
安裝及配線
數位 I/O 擴充機之端子配置圖
請參考英文版之端子配置圖。
系統組合
1
(
[Figure 3])
2
(
[Figure 4])
步驟 3 調整好主機和擴充機的定位孔,並且將主機的擴充機連接口與擴充機接合,此時主機與擴充機之間緊密結合。(請參
閱英文版
[Figure 5])
4
(
[Figure 6])
盤內安裝及配線

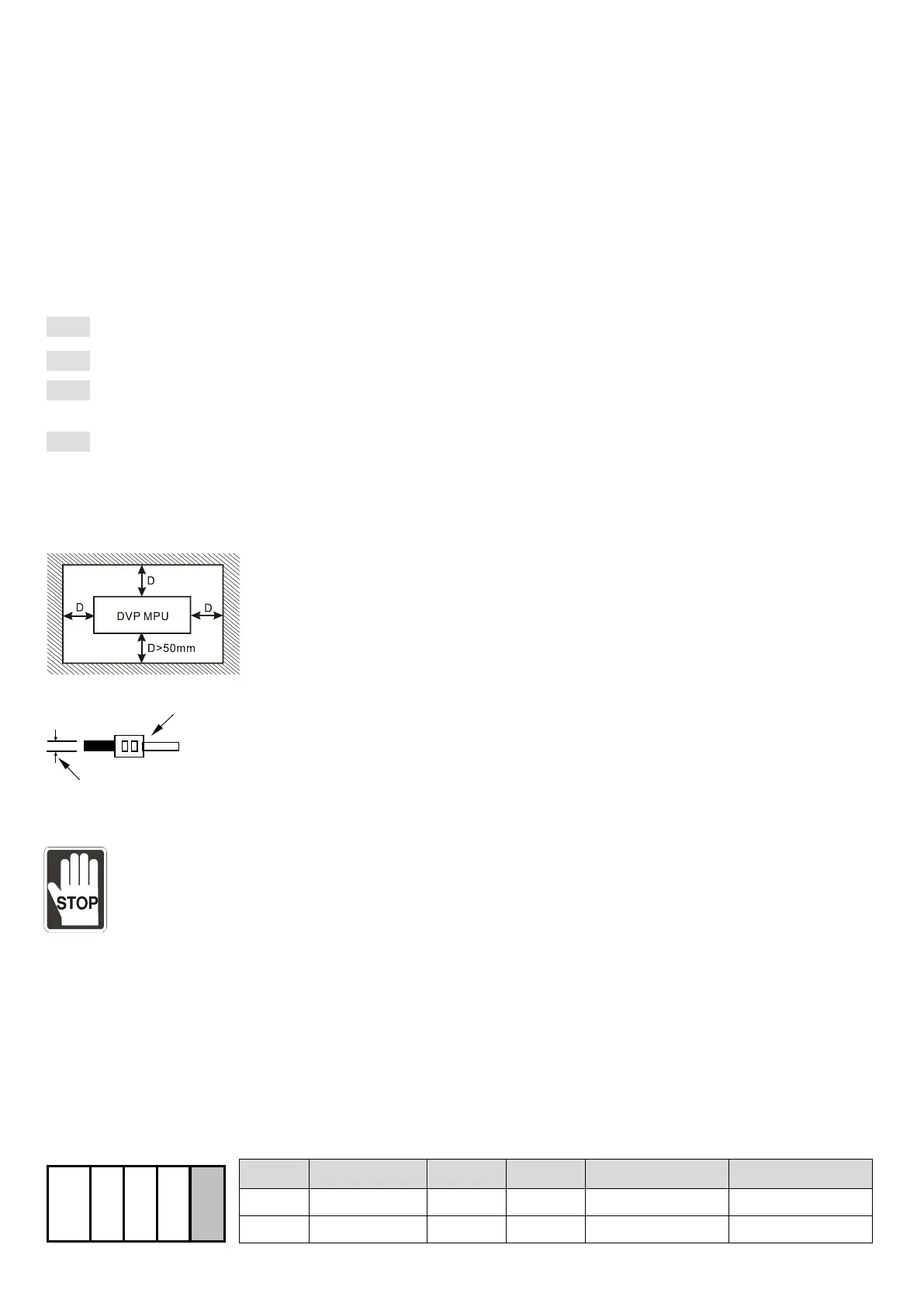

DVP 系列 PLC 在安裝時,請裝配於封閉式之控制箱內,其周圍應保持一定之空間(如下圖所示),以確保 PLC 散熱功能正
常。
DIN
35mm
DIN
鋁軌,主機欲掛於鋁軌時,先將主機(或擴充機)下方之固定塑膠片壓
入,再將主機(或擴充機)由上方掛上再往下壓即可。欲取下主機時,主機背面下之固定
塑膠片,以一字形起子插入凹槽,向上撐開即可,該固定機構塑膠片為保持型,因此該固
定片撐開後便不會彈回去,當所有的固定片撐開後,再將主機往上外方取出。
1.
22-16AWG (1.5mm)
PLC
1.95 kg-cm (1.7 in-lbs)
60/75°C
2.
輸入點信號線與輸出點等動力線請勿置於同一線槽內或使用同一多芯之電纜線。
注意事項
PLC
落塵大、油煙、金屬性粉塵及腐蝕性或可燃性氣體的環境
施工注意
1.
鎖螺絲及配線時請避免微小的金屬導體掉入 PLC 內部。
2. PLC
與其它之控制元件應保持 50mm 以上之間隔,並應遠離高壓線及動力設備。
輸出入點序號排列
無論使用任何點數的主機連接擴充機,所連接的第一台擴充機,輸入點編號由 X20 依序排列,輸出點編號亦由 Y20 開始依
序排列,主機連接數位擴充機最多可連接 14 台,若使用者所連接的系統如下:
PLC
MPU SS/SA/SX/SC 8 4/6 X0 ~ X7, X10, X11 Y0 ~ Y5, X10, X11
EXT1 16SP11T 8 8 X20 ~ X27 Y20 ~ Y27
