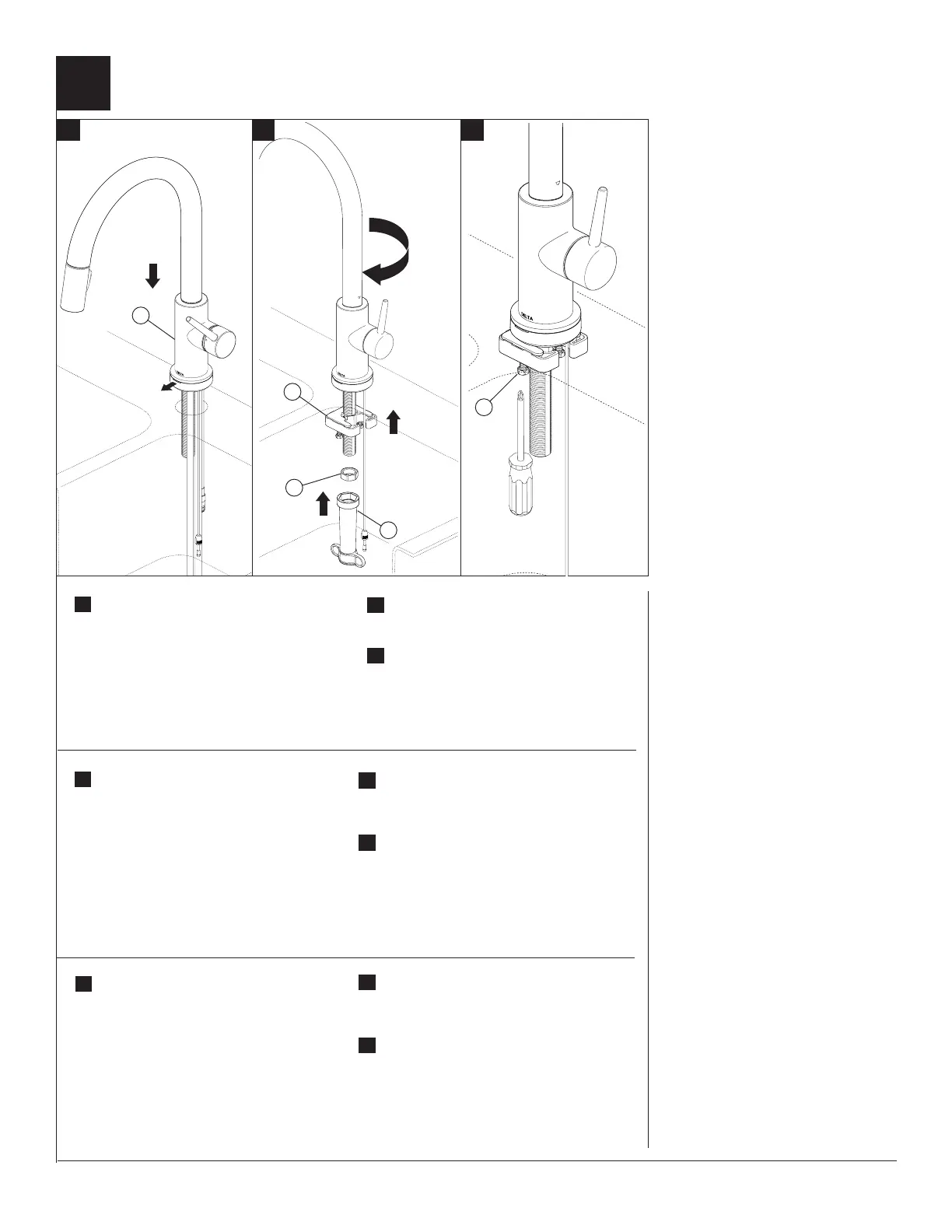

Mount Faucet to Deck
Insert faucet tubes and shank through
mounting hole in sink; and, place faucet (1)
over mounting hole. Ensure that the light at the
base is facing forward.
A.
Inserte los tubos del grifo y la espiga a través
del orificio de montaje en el fregadero; y
coloque el grifo (1) sobre el orificio de montaje.
Asegúrese de que la luz en la base esté hacia
adelante.
Instale la Llave de Agua en el Borde
A.
Montez le robinet sur la plage
Introduisez les tubes et le manchon fileté dans
le trou de montage de l’évier, puis appuyez
le robinet (1) au-dessus du trou de montage.
Assurez-vous que le voyant sur la base se
trouve à l’avant.
A.
A.
B.
4
5
3
2
1
Secure faucet to sink with mounting bracket (2)
and nut (3), mount underneath sink, hand tighten.
Tighten securely using wrench (4).
Adjust position of faucet above sink then tighten
locking screws (5) using a Phillips screwdriver.
HINT: Turn the spout tube opposite the handle to
balance the assembly when mounting.
B.
C.
C.
Asegure la llave de agua/grifo al fregadero con
el soporte de montaje (2) y la tuerca (3), monte
debajo del fregadero, apriete a mano. Apriete
firmemente con una llave de tuercas (4).
Ajuste la posición de la llave de agua/grifo sobre
el fregadero y apriete los tornillos de fijación (5)
con un destornillador Phillips.
Sugerencia: Gire el tubo del surtidor hacia el
lado opuesto de la manija para nivelar las piezas
al montarlo.
B.
C.
Fixez le robinet à l’évier avec la fixation de
montage (2) et l’écrou (3) par-dessous. Serrez
l’écrou à la main. Serrez ensuite l’écrou
solidement à l’aide de la clé (4).
Positionnez le robinet sur l’évier, puis serrez les
vis de blocage (5) avec un tournevis Phillips.
CONSEIL : Tournez le tube du bec pour le placer du
côté opposé à celui de la manette afin que le robinet
soit équilibré pendant le montage.
B.
C.
