DEUTSCH
51
IN
S
-VIDE
O
OUT
S
-VIDE
O
OUT
S
-VIDE
O
IN
OUT
S
-VIDE
O
B
DVD-Spieler oder Videodisc-Spielers (VDP)
Fernsehschirm
TV oder Satellitensender-Tuner
Anschließen eines DVD-Spieler oder Videodisc-
Spielers (VDP)
Anschließen eines Fernsehschirmes
Anschließen der Videodecks
Anschließen eines TV/DBS-Tuners
DVD
• Schließen Sie die S-Video-Ausgangsbuchse des
DVD/VDP-Spielers mit Hilfe eines S-Video-
Anschlusskabels an die S-VIDEO DVD/VDP IN-
Buchse an.
MONITOR OUT
• Schließen Sie den S-Videoeingang des Fernsehgerätes
(S-VIDEO INPUT) mit Hilfe eines S-Buchsen-
Anschlusskabels an die MONITOR OUT-
Buchse an.
S-VIDEO
• Schließen Sie die Video-Ausgangs-buchse des TV’s oder
DBS-Tuners (S-VIDEO OUTPUT) mit Hilfe eines S-Buchsen-
Anschlußkabels an die TV/DBS IN-Buchse an.
S-VIDEO
• Schließen Sie die S-Ausgangsbuchse des Videodecks (S-OUT)
an die VCR IN-Buchse und die S-Eingangsbuchse
des Videodecks (S-IN) mit Hilfe von S-Buchsen-
Anschlußkabeln an die VCR OUT-Buchse an.
S-VIDEO
S-VIDEO
Anschließen eines mit S-Video-Buchsen ausgestatteten Videogeräts
• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.
• Hinweis zu den S-Eingangsbuchsen
Die Eingangswähler für die S-Video- oder Videoeingänge stehen miteinander in Verbindung.
• Der AVR-550SD ist mit einer Funktion zur Konvertierung von Videosignalen ausgestattet.
• Das am S-Video-Signalanschluss angeschlossene Signal wird an den Monitorausgängen für Composite-ausgegeben.
• Die Aufnahmenausgänge (REC OUT) haben keine Konvertierungsfunktion. - bei Aufnahmen deshalb nur an den S-
Videoanschlüssen anschließen.

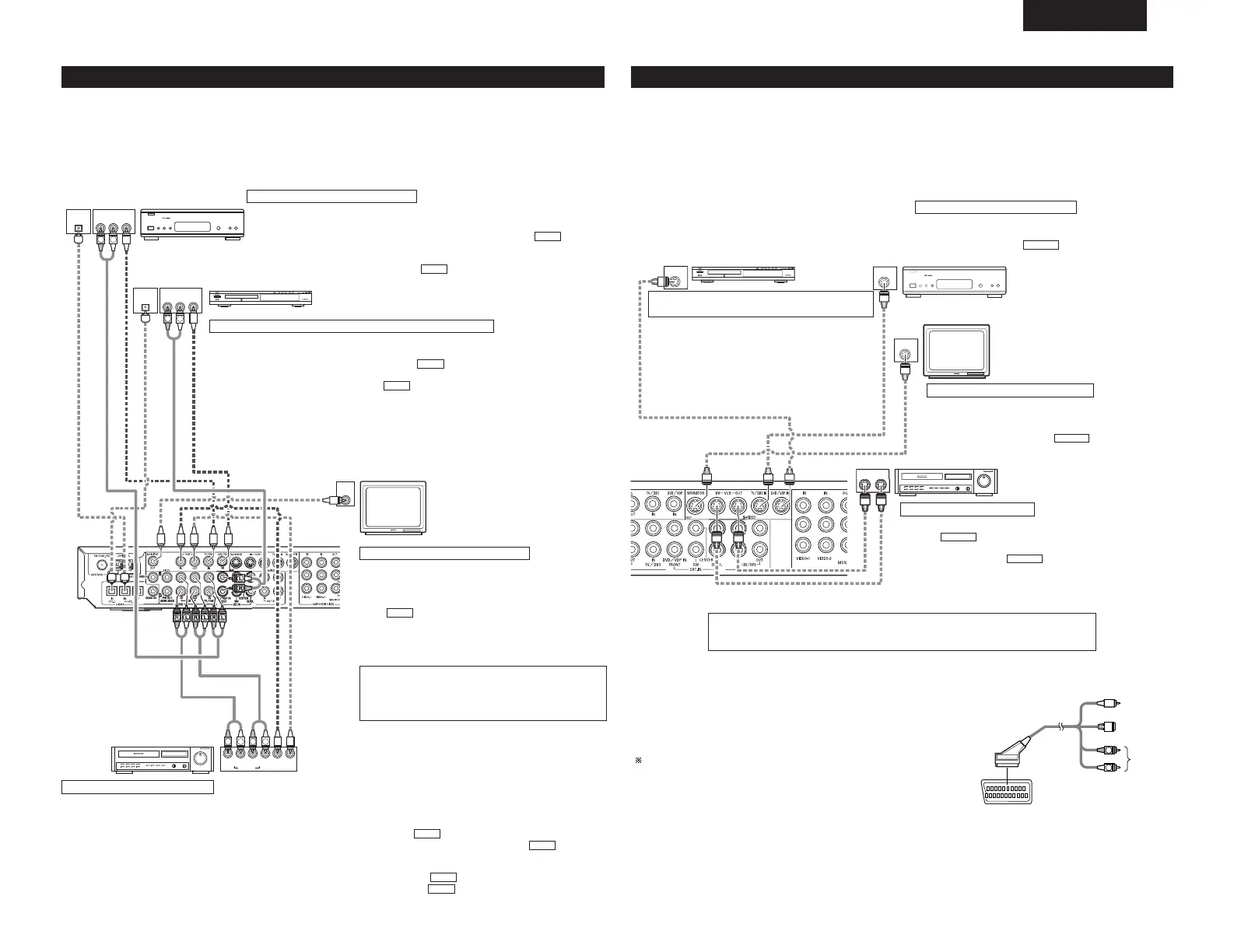

Anschließen von Video-Komponenten
• Schließen Sie für den Anschluß des Videosignals ein 75 Ω/Ohm Videosignalkabel an. Die Benutzung eines falschen
Kabels kann zu einer Verschlechterung der Video-Qualität führen.
• Beziehen Sie sich bei Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen Komponenten.
• Der AVR-550SD ist mit einer Funktion zur Hochkonvertierung von Videosignalen ausgestattet.
• Das am Videosignalanschluss angeschlossenen Signal wird an den Monitorausgängen für S-Video ausgegeben.
• Die Aufnahmenausgänge (REC OUT) haben keine Konvertierungsfunktion - bei Aufnahmen deshalb nur an den
Videoanschlüssen anschließen.
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R OUT
VIDEO
OUT
L
AUDIO
R OUT
VIDEO
OUT
L
AUDIO
B
IN
VIDEO
OPTICAL
OPTICAL
L
R
R
L
R
L
L
R
TV oder DBS-Empfänger
DVD-Spieler oder Videodisc-Spielers (VDP) o.ä.
Fernsehschirm
Anschließen eines TV’s/DBS-Tuners
TV/DBS
• Schließen Sie die Video-Ausgangsbuchse des TV’s/DBS-Tuners (VIDEO OUTPUT)
mit Hilfe eines 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) TV
oder DBS IN-Buchse an.
• Schließen Sie die Audio-Ausgangsbuchsen des TV’s/DBS-Tuners (AUDIO OUTPUT)
mit Hilfe von Stiftsteckerkabeln an die TV oder DBS IN-Buchsen an.
AUDIO
VIDEO
Anschließen eines DVD-Spieler oder Videodisc-Spielers (VDP)
MONITOR OUT
• Schließen Sie die Video-Eingangsbuchse des
TV’s (VIDEO INPUT) mit Hilfe eines 75
Ω/Ohm Video-Koaxial-Stiftsteckerkabels an
die MONITOR OUT-Buchse an.
VIDEO
Hinweis zum Anschluß der digitalen Eingangsbuchsen
• Zu den digitalen Eingangsbuchsen werden
ausschließlich Audiosignale eingegeben. Für
Einzelheiten siehe Seiten 50, 58.
• Es stehen zwei Paar Videodeck-Buchsen (VCR) zur Verfügung, so daß zwei Videodecks für die gleichzeitige Aufnahme oder zum
Videokopieren angeschlossen werden können.
Video-Eingangs-/Ausgangsanschlüsse:
• Schließen Sie die Video-Ausgangsbuchse des Videodecks (VIDEO OUT) an die
(
gelb) VCR IN-Buchse und die Video-
Eingangsbuchse des Videodecks (VIDEO IN) mit Hilfe von 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabeln an die (gelb) VCR
OUT-Buchse an.
Anschließen der Audio-Ausgangsbuchsen
• Schließen Sie die Audio-Ausgangsbuchsen des Videodecks (AUDIO OUT) an die VCR IN-Buchsen und die Audio-
Eingangsbuchsen des Videodecks (AUDIO IN) mit Hilfe von Stiftsteckerkabeln an die VCR OUT-Buchsen an.an.
AUDIO
AUDIO
VIDEO
VIDEO
Anschließen eines Videogerätes
DVD
• Schließen Sie die Video-Ausgangsbuchse des DVD (VIDEO OUTPUT) mit Hilfe eines 75
Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) DVD/VDP IN-Buchse an.
• Schließen Sie die analogen Audio-Ausgangsbuchsen des DVD (ANALOG AUDIO OUTPUT)
mit Hilfe von Stiftsteckerkabeln an die DVD/VDP IN-Buchsen an.
AUDIO
VIDEO
Anschließen eines Fernsehschirmes
Videodeck
Videodeck
Schließen Sie die Audio-Eingänge und -Ausgänge der Komponenten
entsprechend der Beschreibung auf Seite 50 an.
• Wenn der AVR-550SD an einen Monitor-TV oder DVD-Player mit
SCART-Anschluss angeschlossen wird, verwenden Sie ein
Konverterkabel (separat im Handel erhältlich), wie in der Abbildung
gezeigt.
Der AVR-550SD unterstützt nicht den Eingang/Ausgang von RGB-
Videosignalen.
R
L
VIDEO
S-VIDEO
AUDIO
21-polige SCART-Buchse
