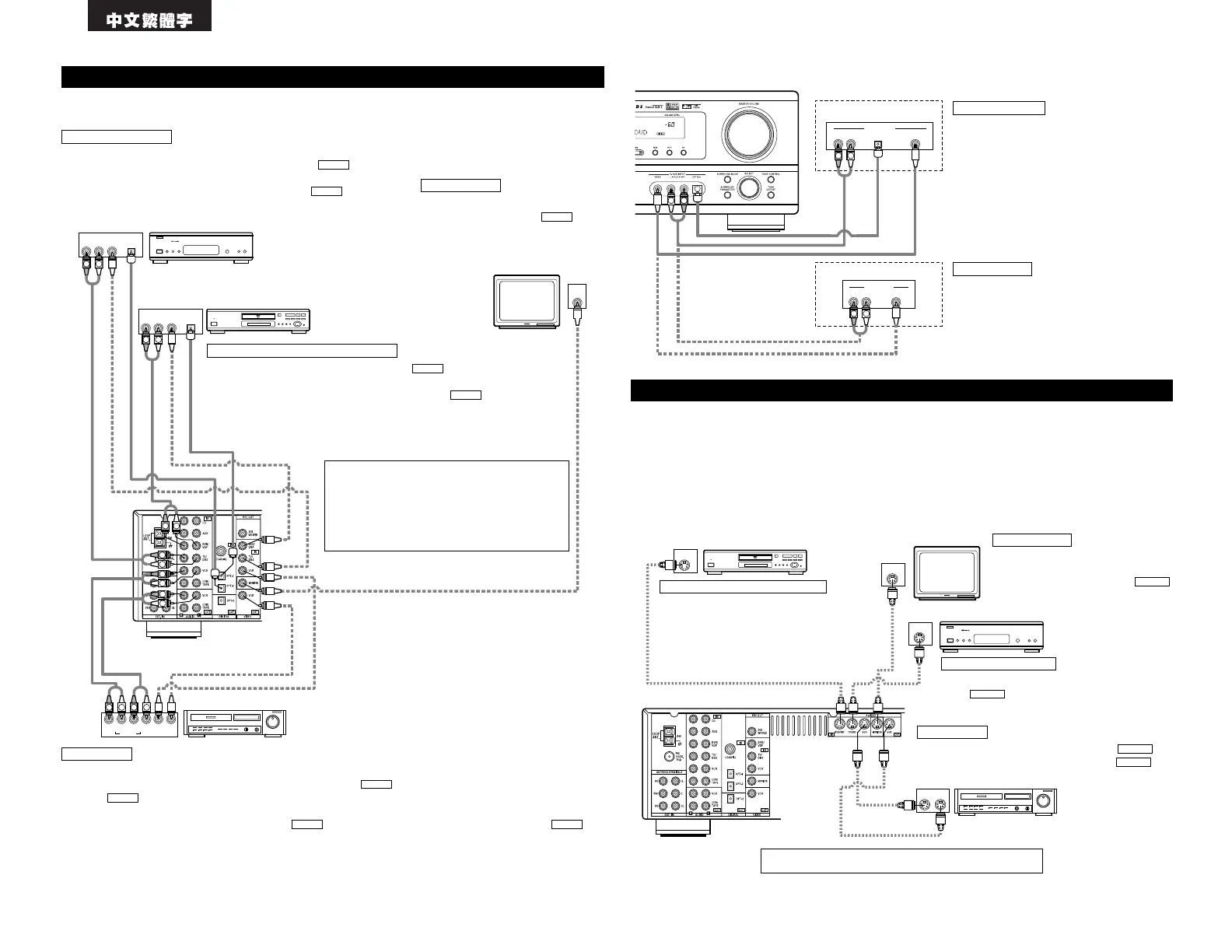

DVD 唱盤 或 VDP 等
監控電視機
電視機 或 衛星播放調諧器
連接 DVD 唱盤或視盤放像機（VDP）
連接監控電視機
連接錄影機座
連接電視 / DBS 調諧器
DVD / VDP
•
將 DVD 唱盤或視盤放像機 S-視頻輸出與 S-
VIDEO DVD / VDP IN 端口用 S 端口連線相連。
監控輸出（MONITOR OUT）
•
將電視機或 DBS 調諧器的 S-視頻輸入
（ S-VIDEO INPUT） 與
MONITOR OUT（監控輸出）端口用 S 端
口連線相聯。
S-VIDEO
• 將 TV 或 DBS 調諧器的視頻輸出（S-VIDEO OUTPUT）
與 TV / DBS IN 端口用 S 端口連線相
連。
S-VIDEO
• 用S 端口連線將錄影機座 S-視頻輸出與 VCR
IN 端口和錄影機座視頻輸入（S-IN）與 VCR
OUT 端口相連。
S-VIDEO
S-VIDEO
連接裝有 S-視頻端口的視頻組件
• 在連接時，請同時參照組件的說明書。
• 注意，關於 S 輸入端口
S 輸入的輸入選擇器和針型端口輸入要共同使用。
• 使用 S 端口注意事項
本機的 S-端口（輸入和輸出）和視頻針端口（輸入和輸出）有獨立的電路結構，所以從 S 端口輸入的視頻信
號隻能從 S-端口輸出，並且從針端口輸入的視頻信號只能從針端口輸出。
在連接裝有 S 端口的設備時，請記住以上幾點並按設備說明安裝。
連接視頻配件
請使用 75Ω / ohms 視頻信號線纜連接視頻信號。使用不適當的電線將使圖片品質下降。
DVD 唱盤 或 VDP 唱盤
監控電視機
連接電視 / DBS 調諧器
電視 / DBS
• 將電視或 DBS 調諧器的視頻輸出（VIDEO OUTPUT）與 （黃）TV /
DBS IN 端口用 75Ω / ohms 同軸電纜相聯。
• 將電視或 DBS 調諧器的音頻輸出（AUDIO OUTPUT）與 TV / DBS IN
端口用針式連線相聯。
AUDIO
VIDEO
連接 DVD 唱盤或視頻磁碟播放機（VDP）
監控輸出（MONITOR OUT）
• 將電視機的視盤輸入與 監控
輸出（MONITOR OUT）端口用75Ω /
ohms 同軸電纜相聯。
VIDEO
注：
帶杜比數碼繫統將視盤放像機輸出端的連接。
• 當將具有杜比數碼功能的將視盤放像機的輸出端
與數碼輸入端相連時，請用可供商業用途使用的
適配器。
連接時請參考適配器的使用說明書。
視頻輸入 / 出連接：
• 用75Ω / ohms 同軸電纜將錄影機座視頻輸出（VIDEO OUT）與 （黃）VCR IN 端口和錄影機座視頻輸入（VIDEO
IN）與 （黃）VCR OUT 端口相連。
連接音頻輸出端口：
• 用針式連線將錄影機座音頻輸出（AUDIO OUT）與 VCR IN 端口和錄影機座章頻輸入（AUDIO IN）與 VCR
OUT 端口相連。
AUDIOAUDIO
VIDEO
VIDEO
連接錄影機座
• 將視盤放像機視頻輸出（VIDEO OUTPUT）與 （黃色）DVD / VDP IN 端口
用75Ω / ohms 同軸電纜相聯。
• 將視盤放像機音頻輸出（ANALOG AUDIO OUTPUT）與 DVD / VDP IN 端
口用針式連線相聯。
• 為得到更佳的音質，我們建議 DVD 唱盤用數碼連接代替模擬連接。
DVD 及 VDP 唱盤也可聯接至 VCR 端子上。
AUDIO
VIDEO
連接監控電視機
錄像機座
錄像機座
參見第 42 頁內容，連接部件的音頻輸入及輸出端口。
電視機 或 DBS 調諧器
