Denon DN-C635 Service Manual

11
11
DN-C635
CONFIRMING THE AUDIO
1. Necessary Equipment for Adjustment
Distortion--Factor Meter
VTVM
Low-Pass Filter (20kHz)
AF Oscillator (20Hz ~ 20kHz, +18dBu)
Reference Disc; DENON Audio Technical CD (38C39-7174)
2. Output Level Adjustment
(1) Connect VTVM to the output connector of DN-C635.
Use 1:1 600 ohm Audio Transformer between the unit and VTVMs in order for matching the unbalanced input of
VTVM and the active balanced output of DN-C635 as shown in figure.
(2) Play track number "49".
(3) While reading VTVM indication, adjust VR602 (L-ch) and VR601 (R-ch) so that the output level attains +18dBu
(or desired level).
DN-C635
BALANCED
OUT
Audio Transformer

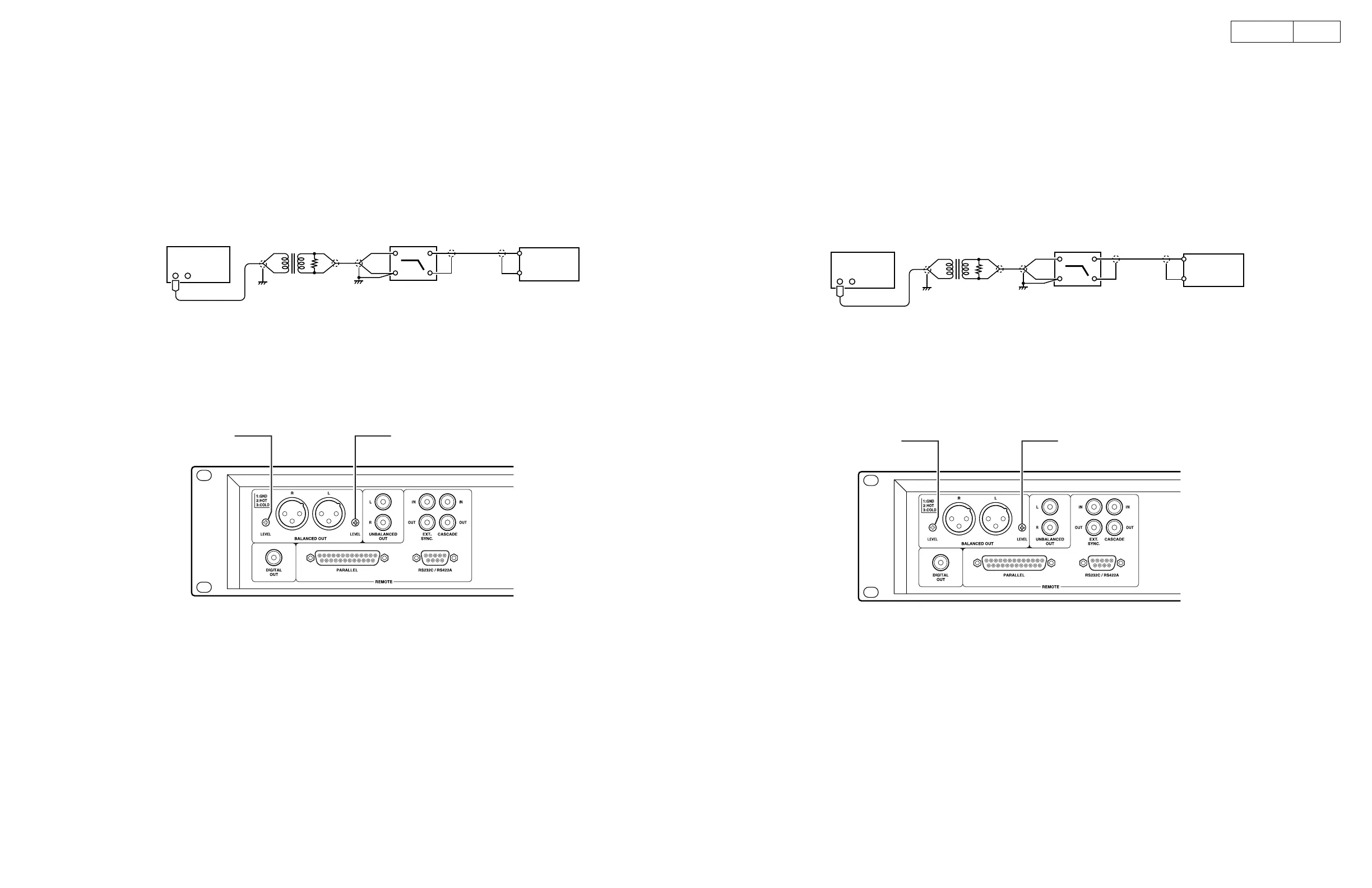

Connection for Output Level Adjustment
1:1
600ohm
LPF
(20kHz)
Distortion Meter
R
VR601
Location of Level Adjustment VRs
L
VR602
オーディオの確認方法
1. 必要な測定器具
ひずみ率計
VTVM
測定用フィルタ(20kHz)
AF オシレータ(20Hz 〜 20kHz,+18dBu)
調整用ディスク;DENONAudioTechnicalCD(38C39-7174)
2. 出力レベル調整
(1) VTVM を DN-C635 の BALANCEDOUT に接続します。
下図のとおり、DN-C635 のバランス出力と VTVM のバランス入力の間に入力インピーダンス 600Ω で 1:1 のレベル変換を行な
うオーディオトランスを接続して整合をとります。
(2) DN-C635 で調整用ディスクの 49 トラックを再生します。
(3) VTVM 表示は、出力レベルが +18dBu( 又は要求レベル ) になるように、レベル調整ボリューム VR602(L-ch)とVR601(R-ch)を
調整します。
DN-C635
BALANCED
OUT
Audio Transformer
1:1
600ohm
測定用LPF
(20kHz)
ひずみ率計/AFオシレータ
出力レベル調整用接続図
R
VR601
レベル調整VRの位置
L
VR602
