34
SVENSKA
– INNEHÅLL –
z
Huvudegenskaper..........................................................34
x
Installation .....................................................................34
c
Delarnas namn och funktioner ................................34, 35
v
Anslutningar...................................................................36
b
Fader start .....................................................................37
n
X-effects ........................................................................38
m
Crossfadr-byte ...............................................................39
,
Specifikationer ...............................................................39
• TILLBEHÖR
Kontrollera att följande delar följer med apparaten i förpackningen:
q Bruksanvisning ...............................................................1 w Anslutningskabel (stereokabel med 3,5 mm
ministiftkontakter) ............................................................2
1
HUVUDEGENSKAPER
GRATULERAR till ditt val av denna DENON DN-X800 DJ-mixer
från DENON.
1. X-Effekter
X-Effekten är en unik egenskap som kan användas
tillsammans med DENONs CD-spelare DN-2100F och DN-
2600F.
Faderstart av nedan nämnda funktioner kan användas
tillsammans med Crossfader-samplern. Hot start
broms/skivtallrik, Hot start 1, 2 (resp. CD-enhet).
2. CH. Fader och Crossfader-start
CD-spelaren kan startas och stannas genom att helt enkelt
öka eller sänka CH-fadernivån eller växla Crossfadern från
vänster till höger eller vice versa. (Denna funktion kan bara
användas vid bruk av DENONs CD-spelare DN-1800F, DN-
2100F och DN-2600F tillsammans med DN-X800.)
3. Digitala utgångar
Med DN-X800 kan du spela in direkt på CD-R- och MiniDisc-
skivor eller på hårddiskar via mixerns digitala koaxialutgång.
Signalen på de digitala utgångarna är 16 bitar med 44,1 kHz
sampling.
4. Digitala ingångar
DN-X800 har 4 digitala ingångar.
Du kan ansluta annan digital utrustning som t.ex. DN-1800F,
DN-2100F, DN-2600F, DP-DJ151 eller vilken annan apparat
som helst med digital utgång. Samplingsfrekvensen måste
vara 32 kHz, 44,1 kHz eller 48 kHz.
5. Avancerade analoga in-/utgångar
Det finns 8 linjeingångar, 3 skivspelaringångar, 2
mikrofonuttag , 2 huvudutgångar och en zonutgång, booth-
utgång, subwooferutgång och bandspelarutgångar. Det går
även att ansluta en signalbehandlare via Effect-in/-
utgångarna.
6. 3-bands equalizer/förstärkning
Varje inkanal har separata kontroller för justering av bas,
mellanregister, diskant och signalförstärkning.
7. Crossfader-kurva
Med denna funktion kan du “forma” Crossfader-responsen
från en mjuk kurva för mjuka, långa in-/uttoningar till branta
kurvor med toppresultat för cut- och scratch-effekter.
8. Mic-post
Denna sänder huvudmikrofonsignalen till zon-, booth- och
bandspelarutgångarna samt till den digitala signalutgången.
Mikrofonsignalen sänds inte till dessa utgångar när
funktionen är urkopplad (OFF).
2

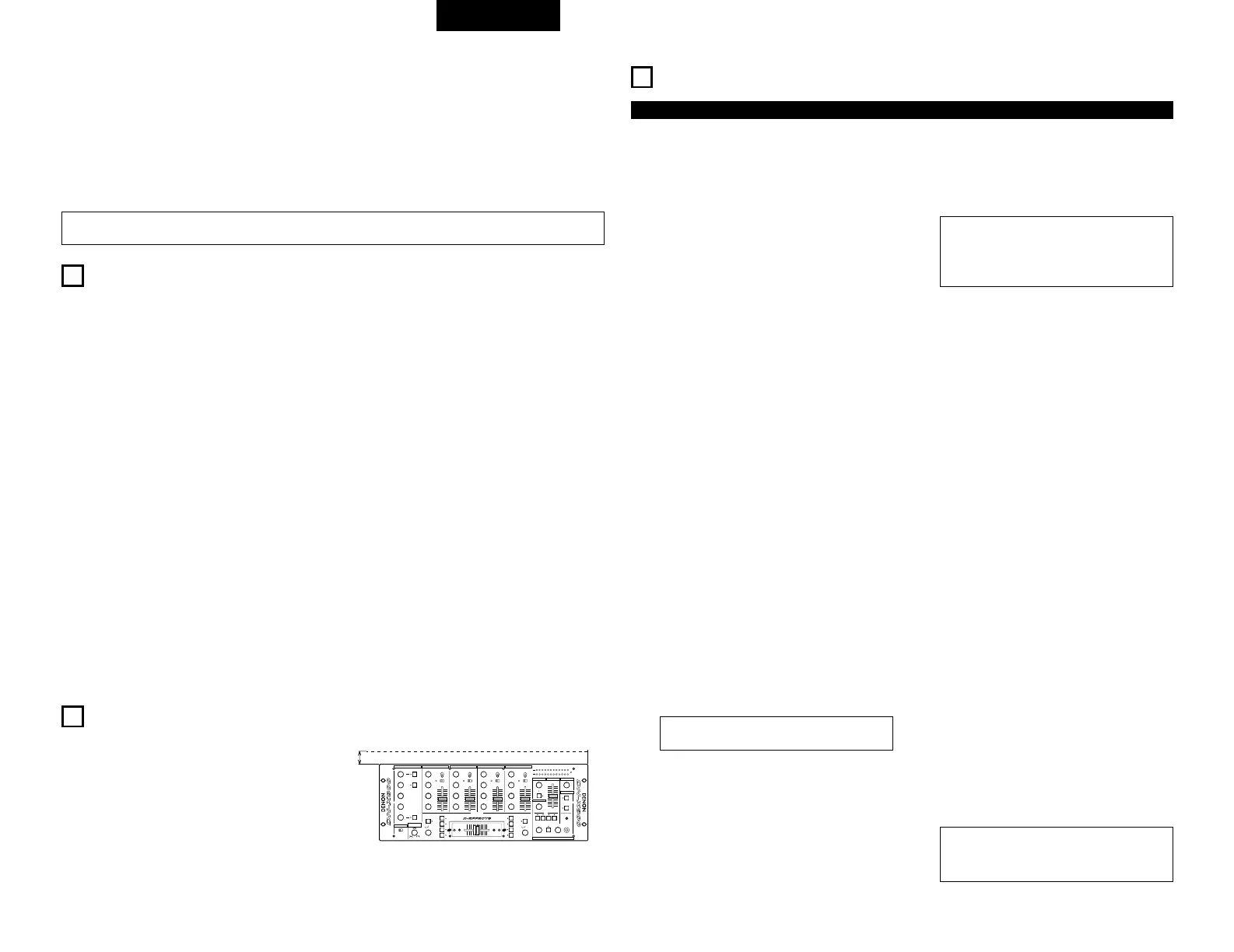

INSTALLATION
Vid montering av DN-X800 i ett rack eller ett DJ-bås skall du se
till att det finns ett 3 cm fritt utrymme ovanför mixern.
3
DELARNAS NAMN OCH FUNKTIONER
(1) Frontpanelen
q MIC EQ-kontroller
• Justerar frekvensgången på Main Mic-ingången –12
dB till +12 dB.
HI (diskant)
• Justerar mikrofonljudets höga frekvensgång –12 dB till
+12 dB.
Rak frekvensgång fås i mittläget.
MID (mellanregister)
• Justerar frekvensgången i mikrofonljudets
mellanregister –12 dB till +12 dB.
Rak frekvensgång fås i mittläget.
LOW (bas)
• Justerar mikrofonljudets låga frekvensgång –12 dB till
+12 dB.
Rak frekvensgång fås i mittläget.
w MAIN MIC-nivåkontroll (huvudmikrofonnivå)
• Justerar signalnivån på Main Mic-ingången.
e MAIN ON/OFF-tangent
• Kopplar Main Mic-signalen in på huvudutgångarna.
• Main Mic är inkopplad när tangenten är intryckt och
den oranga indikatorn lyser.
r MIC POST ON/OFF-tangent
• Denna tangent sänder huvudmikrofonsignalen till
zon-, booth- och bandspelarutgångarna samt till den
digitala signalutgången.
• Den gröna indikatorn bredvid tangenten lyser när
tangenten är intryckt.
t AUX MIC-nivåkontroll
• Justerar signalnivån på Aux Mic-ingången.
y AUX MIC ON/OFF-tangent
• Kopplar Aux Mic-signalen in på mixersignalvägen.
• Aux Mic är inkopplad när tangenten är intryckt och den
oranga indikatorn lyser.
u EQ-reglage för källan
• Justerar frekvensgången för den valda källan.
HI (diskant)
• Justerar den höga frekvensgången –26 dB till +10 dB.
Rak frekvensgång fås i mittläget.
MID (mellanregister)
• Justerar mellanregistrets frekvensgång –26 dB till +10
dB.
Rak frekvensgång fås i mittläget.
LOW (bas)
• usterar basens frekvensgång –26 dB till +10 dB.
Rak frekvensgång fås i mittläget.
OBSERVERA:
Klippning kan inträffa vid alltför aggressiv inställning.
i GAIN-nivåkontroll
•
Justerar signalnivån på den valda ingången 0 till +10
dB.
o Ingångsväljare
• Väljer en skivspelar-/linjeingång eller bara en
linjeingång som källa.
!0 LINE/DIGITAL-ingångsväljare
• Väljer antingen en analog linjeingång eller en digital
ingång som källa.
• Den gröna indikatorn intill blinkar så länge låsning på
digitalsignalen inte gjorts. Indikatorn lyser när
digitalsignalen har låsts.
OBSERVERA:
Innan strömmen slås på måste du sätta
tonhöjdsreglagen på noll % för digitala utgångar
(CD, MD). Utför ovanstående steg om den gröna
digitalindikatorn på mixern blinkar.
!1 Insignalfader (Ch. Fader)
• Justerar nivån på den valda insignalen.
!2 ZONE-nivåkontroll
• Justerar nivån på zonutgångarna.
!3 ZONE METER-tangent
• Om denna tangent hålls intryckt visar mätarna
stereonivån på vänster (LEFT) och (RIGHT)
nivåmätare. Den gröna indikatorn intill lyser då.
!4 BOOTH LEVEL-kontroll
• Justerar nivån på Booth-utgångarna.
!5 MASTER LEVEL-fader
• Justerar nivån på huvudutgångarna. Signaler från
kanaler som valts med Assign-omkopplarna sänds ut
via insignalfadern (Ch. Fader) och Crossfader, medan
signaler från andra kanaler sänds ut via insignalfadern
(Ch. Fader).
!6 Toppnivåmätare (dB CUE/PROGRAM)
• Visar utnivån efter Master Level-justering. Toppnivåer
hålls kvar i 1 sekund.
Displayomfång: -20 dB till +8 dB.
• Mätarna kan kopplas om mellan två visningssätt. Se
punkt @3 nedan.
!7 SUBWOOFER-frekvenskontroll
• Justerar lågpassfiltrets delningsfrekvens från 40 Hz till
200 Hz.
• Denna justering påverkar utsignalen på
subwooferutgången.
!8 EFFECT LOOP MAIN-tangent
• Leder huvudsignalen via en extern signalbehandlare
som anslutits till EFFECT-anslutningarna på baksidan.
• Den oranga indikatorn bredvid tangenten lyser när
tangenten är intryckt. (Indikatorn blinkar om en
signalbehandlare inte har anslutits.)
!9 EFFECT LOOP MIC-tangent
• Leder Main Mic-signalen via en extern
signalbehandlare som anslutits till EFFECT-
anslutningarna på baksidan.
• Den oranga indikatorn bredvid tangenten lyser när
tangenten är intryckt. (Indikatorn blinkar om en
signalbehandlare inte har anslutits.)
OBSERVERA:
När Effect Loop Main och Mic är inkopplade, sänds
Mic-signalen till alla utgångar oavsett Main Mic- och
Post Mic-inställningarna.
FREQ.
SAMP.
SAMP.
