Denon S-102 - DSW-S102 Wire Arrangement

7
S-102
2. DSW-S102
① CX041 4P コネクターコードをクランプバンドでシャーシ
に固定。
② CX041 4P コネクターコードと CX0818P コネクターコー
ドをクランプバンドでシャーシに固定。
③ クランプバンドで結束。
④ CX021 2P コネクターコードをクランプバンドでシャーシ
に固定。

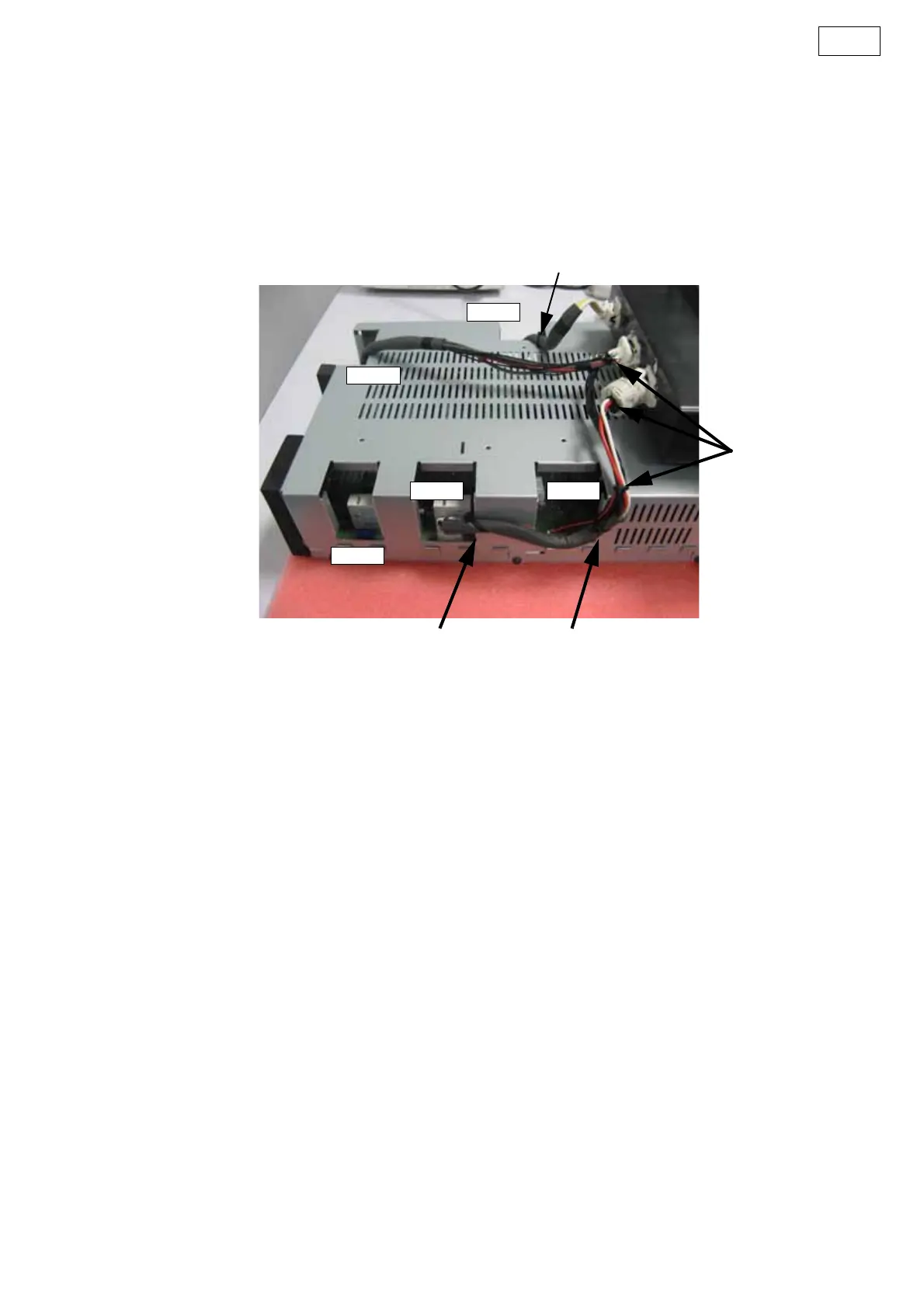

2. DSW-S102
① Fasten the CX041 4P connector cord to the chassis with a
clamp band.
② Fasten the CX041 4P connector cord and CX081 8P con-
nector cord to the chassis with a clamp band.
③ Fasten with a clamp band.
④ Fasten the CX021 2P connector cord to the chassis with a
clamp band.
CX151
CX021
CX022
CX041 CX081
①②
④
③
