Jacks S-VIDEO ou VIDEO
La connexion par S-VIDEO est votre deuxième choix et se révèle supérieure à une connexion vidéo
composite standard.
Si le composant possède un jack S-VIDEO, connectez-le à l’aide d’un câble S-VIDEO de haute qualité.
S-VIDEO OUT S-VIDEO IN (TV)
S’il n’y a ni jack COMPONENT VIDEO ni jack S-VIDEO, connectez le composant à l’aide d’un câble RCA
destiné aux applications vidéo.
VIDEO OUT VIDEO IN (TV)
VIDEO IN
S-VIDEO IN
B
R OUT
VIDEO
OUT
L
AUDIO
R OUT IN
AUDIO
VIDEO
OUT
IN
LRL
L
R
R
L
R
RL L
R
RLL
R
L
R
L
Téléviseur
ADV-500SD
B
C
C
Connecteur AV (Jack SCART)

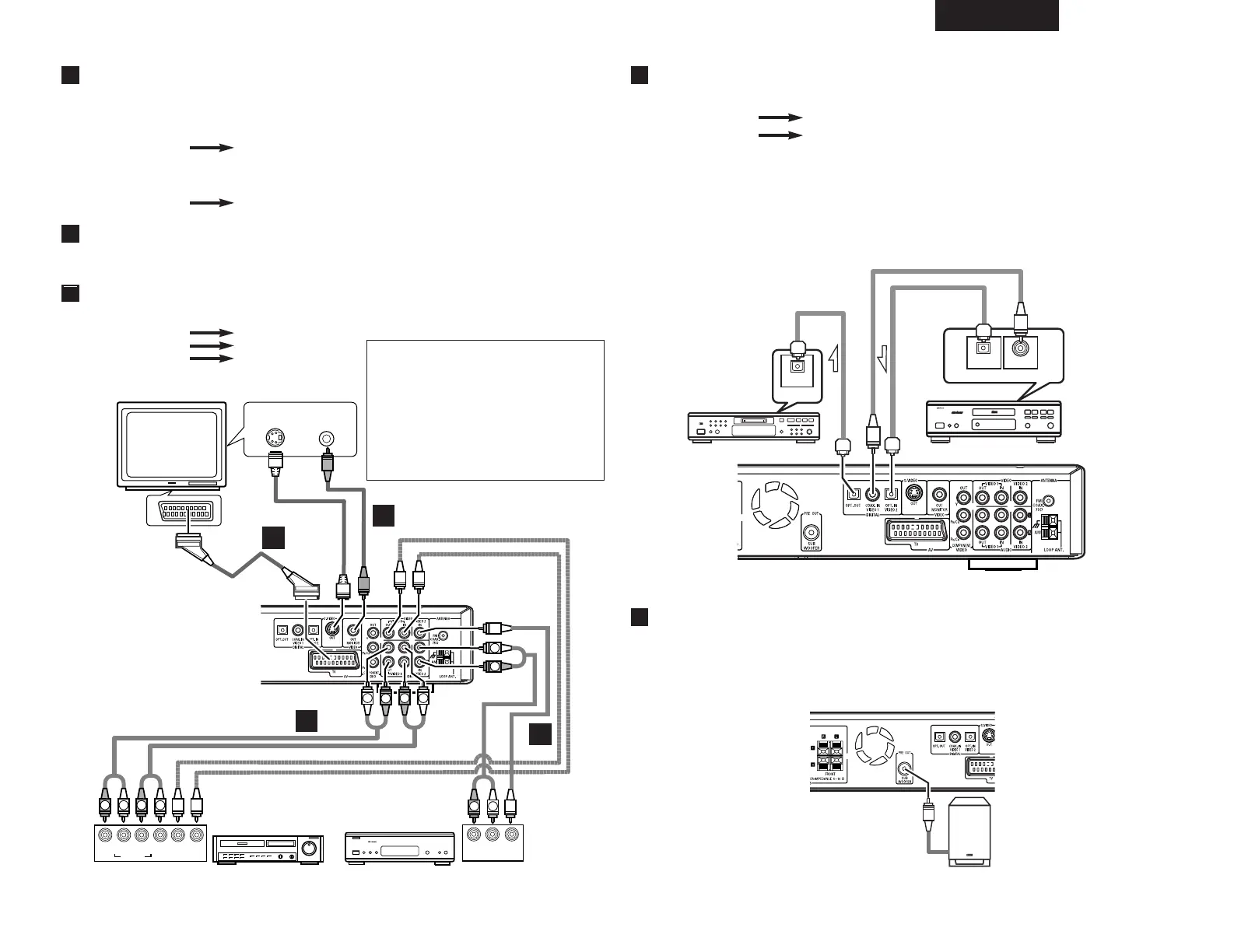

Connectez le jack SCART sur l’appareil au jack SCART IN sur le téléviseur à l’aide du Câble SCART.
D
Jack VIDEO1, VIDEO2
Connectez le composant à l’aide de câbles RCA. Assurez-vous de bien faire les raccordements suivants:
Prise blanche jack blanc (L: gauche)
Prise rouge jack rouge (R: droite)
Prise jaune jack jaune
D
D
Magnétoscope, etc. Tuner CS, etc.
E
Jacks DIGITAL IN/OUT
Connectez le composant à l’aide de câbles coaxiaux en option ou de câbles optiques.
DIGITAL IN DIGITAL OUT(CD, etc.)
DIGITAL OUT DIGITAL IN(CD-R, MD, etc.)
• Connectez n’importe quelle borne DIGITAL. (OPTICAL ou COAXIAL)
• Pour enregistrer en numérique, connectez la source (Lecteur CD, etc.) à DIGITAL IN et l’enregistreur (CD-R,
MD, etc.) à DIGITAL OUT.
• Lors de l’utilisation d’un câble en fibre optique pour la connexion, retirez les capuchons protégeant les deux
extrémités du câble optique.
ATTENTION:
Connectez soit OPTICAL soit COAXIAL avec le jack adéquat.
OUTPUT
OPTICAL COAXIAL
DIGITAL AUDIODIGITAL AUDIO
INPUT
OPTICAL
B
ADV-500SD
MD, CD-R, etc.
Lecteur CD, etc.
CBLE OPTIQUE
F
Jack SUBWOOFER PRE OUT
Utilisez le jack Subwoofer pour la connexion si vous ajoutez un subwoofer actif supplémentaire.
Vous pouvez connecter un subwoofer actif plus grand au système. Connectez le subwoofer actif au jack
SUBWOOFER PRE-OUT en utilisant un câble audio blindé.
ADV-500SD
SUBWOOFER ACTIF
Précautions à prendre lors de
l’enregistrement analogique de DVD ou de
sources d’entrée numériques:
• Ne commutez pas le mode INPUT ou le
mode SURROUND, et ne branchez ou
débranchez pas le casque d’écoute
pendant l’enregistrement. Cela
interromprait l’enregistrement du son.
Nous recommandons de régler le mode
SURROUND sur “STEREO”.
