74
FRANCAIS
• Les bornes d’enceintes rouges de l’ADV-500SD sont les bornes “+” (positives) et les bornes noires sont les
bornes “–” (négatives).
• Le côté “+” du câble d’enceinte est marqué pour que l’on puisse le distinguer du côté “–” du câble.
Connectez ce côté marqué à la borne rouge “+” et le côté non marqué à la borne noire.
• Préparez les câbles d’enceintes pour la connexion en les dénudant sur environ 10 mm ou moins (pas plus car
cela pourrait entraîner un court-circuit).
Torsadez les câbles l’un autour de l’autre fermement afin qu’ils ne se dispersent pas.
SPEAKERS
FRONT (L/R)
CENTER
REAR (SURROUND)(L/R)
SURR.BACK SUBWOOFER
ATTENTION:
Pour éviter d’endommager les enceintes avec un signal de haut niveau soudain, assurez-vous de couper
l’alimentation avant de connecter les enceintes.

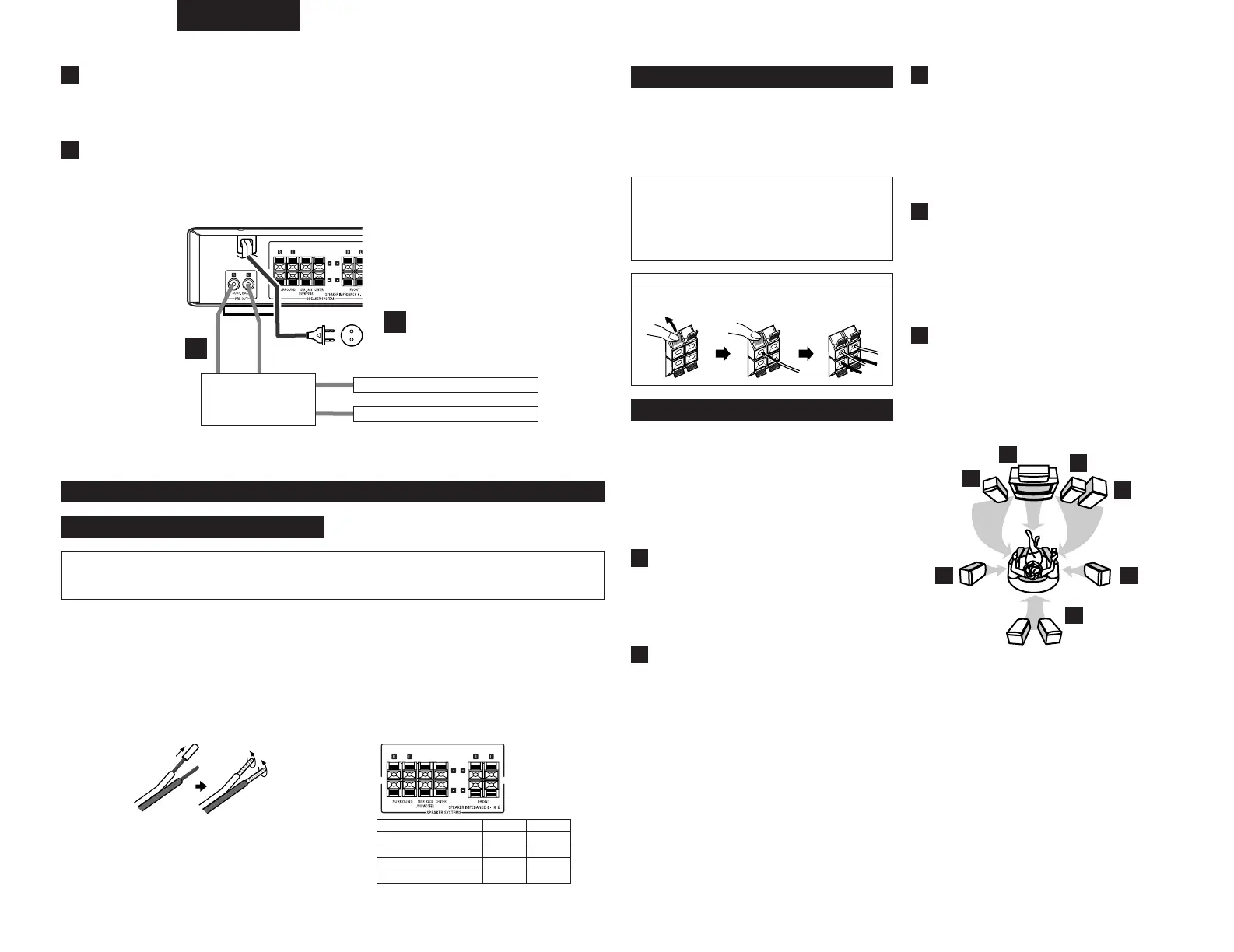

(2) Connexion aux Enceintes (SYS-500SD)
Connexions des enceintes
ATTENTION:
Les parties métalliques des deux câbles séparés
ne doivent pas se toucher sinon un court-circuit
pourrait survenir. Les câbles court-circuités
peuvent entraîner un risque d’incendie ou une
défaillance de votre équipement.
Appuyez sur le levier, insérez l’extrémité dénudée et
torsadée (environ 3/8”) du câble puis relâchez le
levier:
Assurez-vous qu’elle est bien fixée en tirant
légèrement sur le câble.
Comment faire la connexion
Connexion des bornes d’enceintes
1. Poussez le
levier.
2. Insérez le
câble.
3. Remettez le
levier en place.
Placement des enceintes
Le positionnement des enceintes dépend de la taille
et de l’acoustique de la pièce d’écoute. En écoutant
une source, essayez différents positionnements des
enceintes pour déterminer quelle disposition offre le
meilleur effet surround.
Placez les enceintes connectées à la prise “L” à
votre gauche et celles connectées à la prise “R” à
votre droite.
A
Enceintes avant (SC-A500SD)
Placez les enceintes avant en face de la position
d’écoute à gauche et à droite d’un téléviseur.
Les enceintes avant sont requises pour tous les
modes surround.
A
A
B
Enceinte centrale (SC-C500SD)
Placez l’enceinte centrale entre les enceintes avant,
sur ou en dessous du téléviseur. Cette enceinte
stabilise l’image sonore.
B
C
Enceintes surround (SC-A500SD)
Installez ces enceintes au-dessus du niveau des
oreilles de la personne qui écoute, à gauche et à
droite.
N’installez pas les enceintes surround trop loin
derrière la position d’écoute. Il peut être efficace
d’orienter les enceintes arrières vers un mur ou un
plafond afin de mieux disperser le son.
C C
D
Subwoofer Passif (DSW-500SD)
Il reproduit des basses puissantes et profondes.
Les subwoofers sont le plus efficace lorsqu’ils sont
placés sur ou près du sol et dans le coin d’une pièce.
Référez-vous aux instructions fournies avec votre
subwoofer pour obtenir des suggestions de
placement.
D
E
Enceintes surround arrières (SURR. BACK SP.)
Si vous ajoutez l’enceinte (les enceintes) surround
arrière(s), vous pouvez profiter du son surround 6.1
canaux ou du son surround 7.1 canaux. (ex: DOLBY
DIGITAL EX, DOLBY PRO LOGIC
IIx, DTS ES, DTS
NEO 6, etc.)
Placez l’enceinte derrière la position d’écoute.
E
(1 ou 2 enceintes)
G
Jack SURR. BACK PRE OUT
Utilisez le jack SURR. BACK PRE OUT pour connecter un AMPLIFICATEUR DE PUISSANCE supplémentaire
et deux systèmes d’enceintes. Vous pouvez profiter d’un système surround 7.1 canaux.
ADV-500SD
AMPLIFICATEUR DE
PUISSANCE (pour
canal SURR. BACK)
• Connectez l’amplificateur de puissance pour le
centre et le système d’enceintes SURR. BACK.
IN
Enceinte SURR. BACK (L) (gauche)
Enceinte SURR. BACK (R) (droite)
IN
H
Câble d’alimentation CA
Lorsque tous les raccordements sont terminés, branchez le câble d’alimentation CA dans une prise murale
CA.
G
Sortie TO AC
H
NOIR
–
NOIR
NOIR
NOIR
ROUGE
+
ROUGE
ROUGE
ROUGE
