113170-01E
26

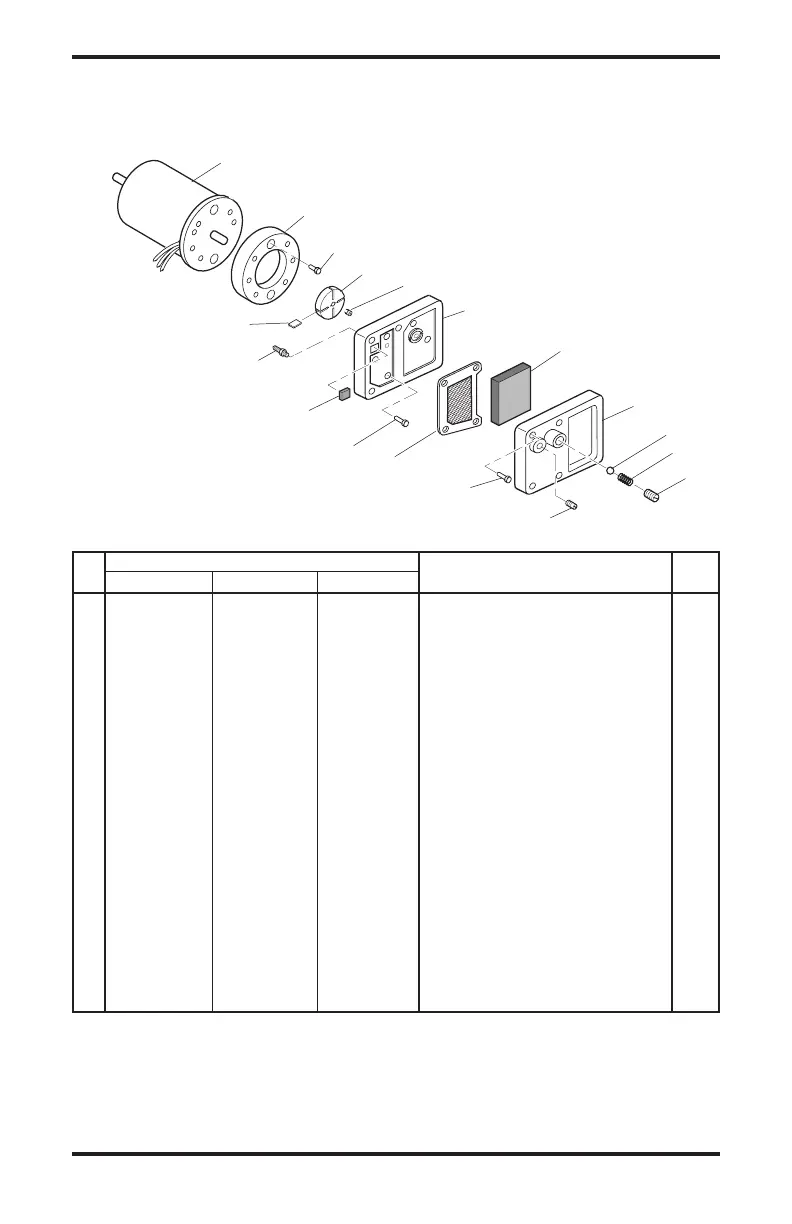

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE
PIEZAS
ENSAMBLAJE DE BOMBA Y MOTOR PARA LOS MODELOS 125T, 170T Y 200T
11
17
16
15
14
18
10
1
2
3
4
5
6
7
8
9
13
12
NÚMERO DE PARTE
Nº Modelos 125T Modelos 170T Modelos 200T DESCRIPCIÓN CANT.
1 102001-30 102001-30 102001-27 Motor 1
2 079975-02 079975-03 079975-03 Cuerpo de la bomba 1
3 FHPF3-5C FHPF3-6C FHPF3-6C Tornillo 2
4 M22009*/** M22009*/** M22009** Parte de inserción del rotor 1
5 M22456-1* M22456-2** M22456-2** Rotor de la bomba 1
6 M50545 M50545 M50545 Cubierta del extremo de la bomba 1
7 M12179*** M12179*** M12179*** Filtro de entrada 1
8 M16545 M16545 M16545 Cubierta del extremo del filtro 1
9 M8940• M8940• M8940• Bola de acero, 1/4 de
pulgada de diámetro 1
10 M10993-1• M10993-1• M10993-1• Resorte de soporte 1
11 M27694• M27694• M27694• Tornillo de ajuste 1
12 M22997• M22997• M22997• Tapón 1
13 M12461-31 M12461-31 M12461-31 Tornillo, #10-32 x 1 pulgada 4
14 M12244-1*** M12244-1*** M12244-1*** Filtro de salida 1
15 M11637*** M11637*** M11637*** Filtro de pelusa 1
16 104096-01 104096-01 M50820-02 Niple dentado recto de nilón 1
17 M8643* M8643-2** M8643-2** Lámina 4
18 M12461-31 M12461-32 M12461-32 Tornillo 6
* Incluido en el paquete del rotor (Nº de parte HA3004)
** Incluido en el paquete del rotor (Nº de parte HA3005)
*** Incluido en el paquete del filtro (Nº de parte HA3017)
• Incluido en el paquete de ajuste de la bomba (Nº de parte HA3020)
