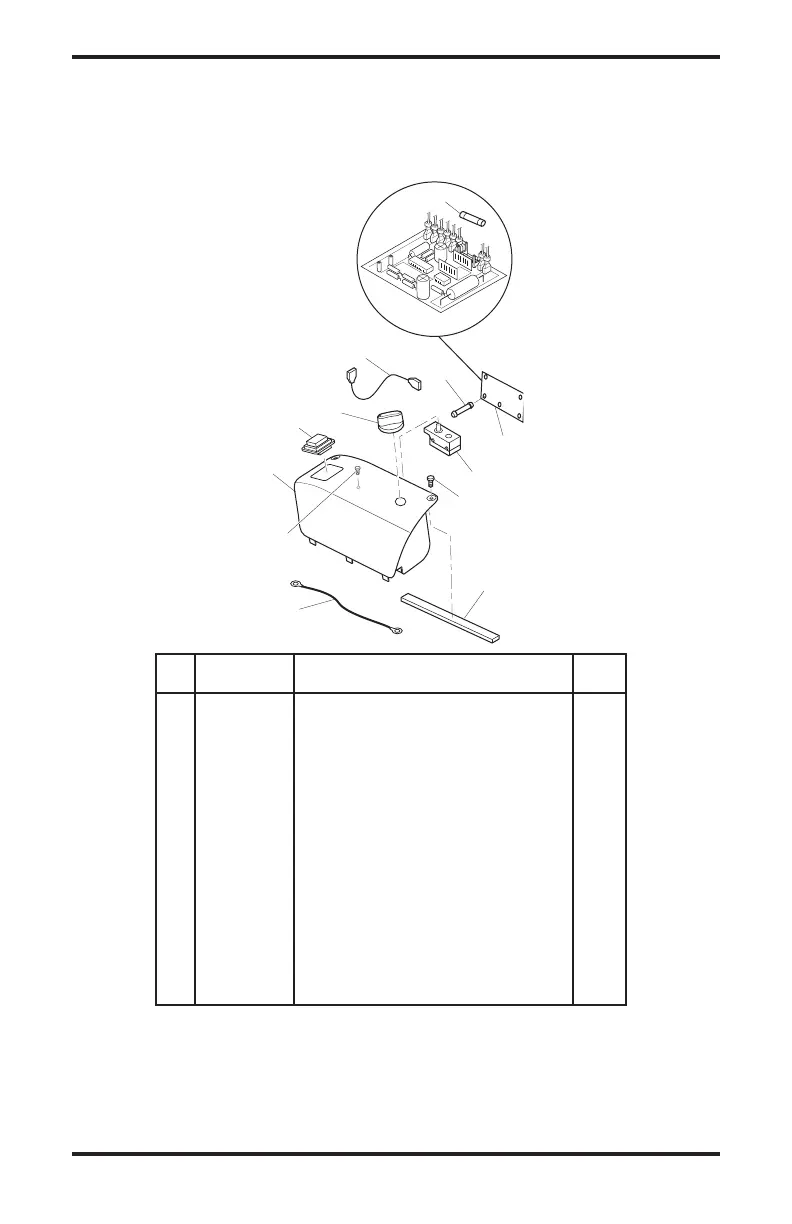

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE
PIEZAS
ENSAMBLAJE DE LA CUBIERTA DEL CONTROL SÓLO PARA LOS
MODELOS RH125AT, M125AT, RH170AT, M170AT Y M200AT
6
2
7
10
11
3
9
4
1
8
5
12
NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.
1 108461-01 Cubierta del control 1
2 097785-08 Junta de espuma 1
3 108394-01 Interruptor de alimentación 1
4 104460-01 Perilla 1
5 104458-01 Termostato 1
6 108668-01 Soporte del tablero de la PC 1
7 104068-02 Ensamblaje del control de encendido 1
8 108631-01 Tornillo, #10-16 x 1 pulgada 2
9 M12461-18 Tornillo, #8-32 x 7/8 de pulgada 1
10 M9900-170 Ensamblaje de cables, negro 1
11 113752-01 Fusible 1
12 M9900-192 Cable de control 1
— 097785-09 Junta de espuma del termostato 1
(no se muestra)
