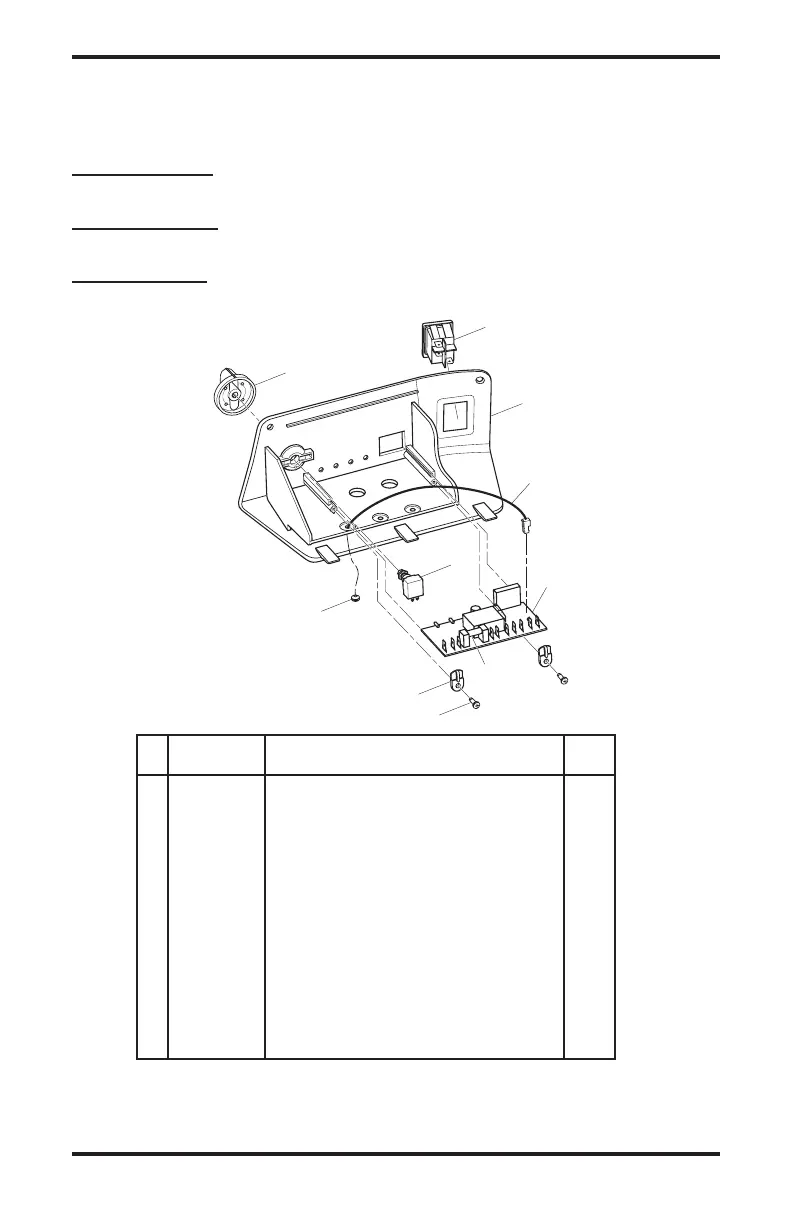

CLASIFICACIÓN ILUSTRADA DE PIEZAS Y LISTA DE
PIEZAS
ENSAMBLAJE DE LA CUBIERTA DEL CONTROL PARA LOS MODELOS:
MODELOS 125T: RHD125AT, RL125AT, RE125AT, PKHD125T, TKU125T,
UKU125T, RD125T
MODELOS 170T: RHD170AT, RL170AT, RE170AT, PKHD170T, TKU170T,
UKU170T, RD170T
MODELOS 200T: RHD200AT, RE200AT, RH200AT, RL200AT, PKHD200T,
TKU200T, UKU200T, RD200T
8
5
1
2
4
3
6
11
7
10
NÚMERO
Nº DE PARTE DESCRIPCIÓN CANT.
1 108461-02 Cubierta del control 1
2 113606-01 Sensor de temperatura 1
3 113607-01 Cubierta del termostato
(incluye tuerca y arandela de bloqueo) 1
4 116111-01 Control de encendido 1
5 108480-01 Perilla 1
6 113379-01 Tornillo, #8 de rosca cortante 2
7 113378-01 Sujetador de plástico 2
8 108394-01 Interruptor de alimentación con cubierta 1
9 M9900-170 Ensamblaje de cables (no se muestra) 1
10 113339-01 Anillo de hule 1
11 113752-01 Fusible de retraso de 6.3 amperios y
de 5 x 20 mm 1
