www.desatech.com
113170-01E
12
2
1
PROCEDIMIENTOS DE
SERVICIO
ADVERTENCIA: Para evitar
el riesgo de quemaduras y cho-
que eléctrico, nunca intente dar
servicio al calentador mientras
esté conectado, funcionando o
caliente.

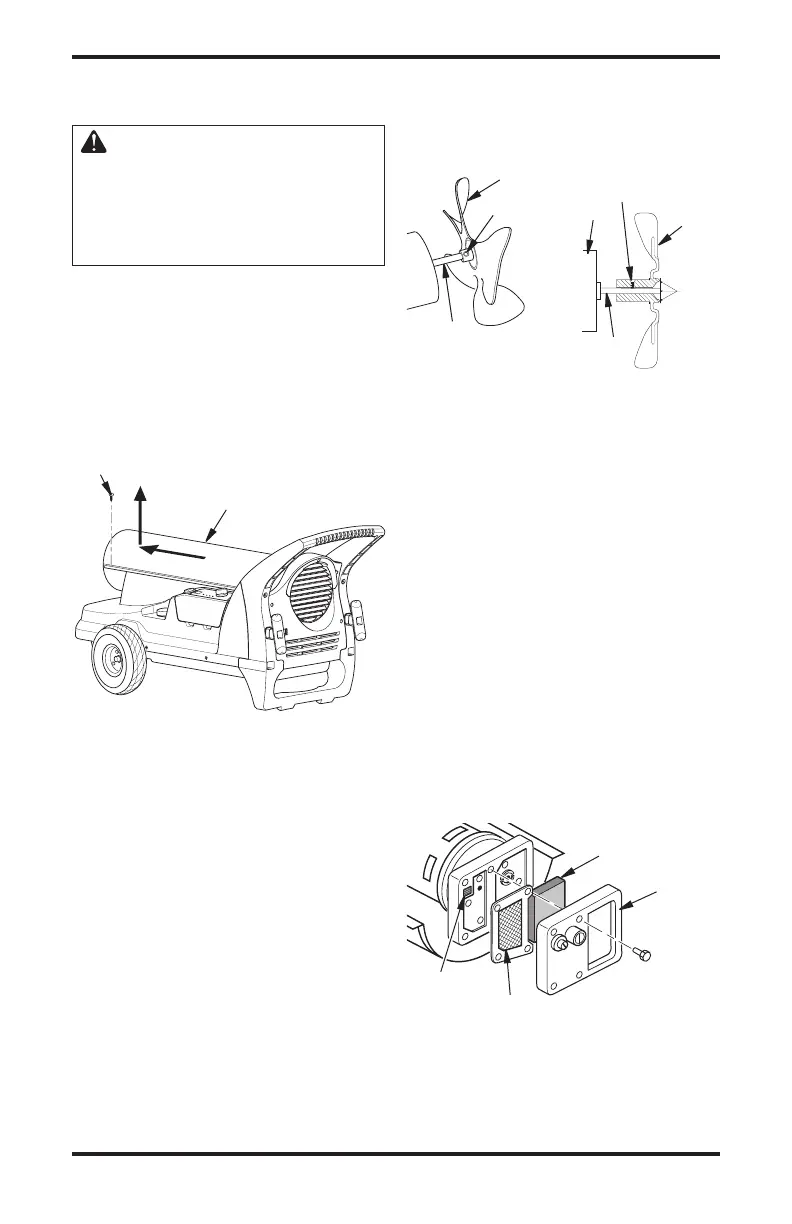

DESMONTAJE DE LA CUBIERTA
SUPERIOR
1. Quite los tornillos a cada lado del calentador
utilizando un destornillador phillips. Estos
tornillos unen las cubiertas superior e inferior.
Consulte la figura 7.
2. Levante y quite la cubierta superior.
3. Desmonte el resguardo del ventilador.
Cubierta
superior
Tornillo
VENTILADOR
IMPORTANTE: Quite el ventilador del eje del
motor antes de extraer el motor del calentador. El
peso del motor sobre el ventilador puede dañar la
inclinación del ventilador (consulte la figura 8).
1. Desmonte la cubierta superior (consulte la
figura 7).
2. Use una llave allen de 1/8 de pulgada para
aflojar el tornillo de tope que sujeta el venti
-
lador al eje del motor.
3. Saque el ventilador del eje del motor.
4. Limpie el ventilador utilizando un trapo suave
humedecido con keroseno o solvente.
5. Seque completamente el ventilador.
6. Vuelva a colocar el ventilador en el eje del
motor. Coloque el núcleo del ventilador al ras
con el extremo del eje del motor (consulte la
figura 9).
Figura 7 - Desmontaje de la cubierta
superior
7. Coloque el tornillo de tope en la parte plana
del eje. Apriete el tornillo firmemente (40-50
pulgadas-libras/4.5-5.6 N-m).
8. Vuelva a colocar la cubierta superior.
Eje del motor
Tornillo de
fijación
Figura 8 -
Ubicación del
ventilador, del eje
del motor y del
tornillo de fijación
Ventilador
Figura 9 - Sección
transversal del
ventilador
Eje del
motor
Ventilador
Tornillo de
fijación
Al ras
Motor
FILTROS DE SALIDA DE AIRE,
ENTRADA DE AIRE Y DE PELUSA
1. Desmonte la cubierta superior (consulte la
figura 7).
2. Quite los tornillos de la cubierta del extremo del
filtro utilizando un destornillador para tuercas
de 5/16 de pulgada (consulte la figura 10).
3. Desmonte la cubierta del extremo del filtro.
4. Reemplace los filtros de salida de aire y de
pelusa.
5. Lave o reemplace el filtro de entrada de aire
(consulte Programa de mantenimiento pre
-
ventivo, página 8).
6. Vuelva a colocar la cubierta del extremo del
filtro.
7. Vuelva a colocar la cubierta superior.
IMPORTANTE: No engrase los filtros.
Figura 10 - Filtros de salida de aire,
entrada de aire y de pelusa
Filtro de
entrada de aire
Cubierta
del
extremo
del filtro
Filtro de
pelusa
Filtro de salida
de aire
